Machines d’étirage de fils de précision pour lignes de production intégrées de fils métalliques
Du fil rond fin au fil plat, rectangulaire et aux profils complexes, nos systèmes garantissent précision, constance et efficacité sur l’ensemble de la ligne de production.
- About Company
Équipements d’étirage de fils de précision
Sky Bluer conçoit et fabrique des équipements d’étirage de fils de précision pour les lignes avancées de production de fils métalliques. Nos machines se déclinent en plusieurs gammes adaptées aux différents besoins de production : une gamme réduit le diamètre des fils ronds de grand diamètre vers des diamètres plus fins, une seconde transforme le fil rond en forme plate ou profilée, et une troisième assure le calibrage final et la correction du rayon d’arrête après laminage avec une précision exceptionnelle. Parfaitement compatibles avec les laminoirs de précision, les systèmes Turks Head, les unités de recuit en ligne et les systèmes d’enroulement automatisés, ces machines constituent le cœur des lignes complètes de formage de fils à hautes performances.
Types de fils pris en charge
- Fil rond fin
- Fil plat
- Fil rectangulaire
- Fil carré
- Fil trapézoïdal
- Fil à profil spécial
- About Company
Équipements d’étirage de fils recommandés

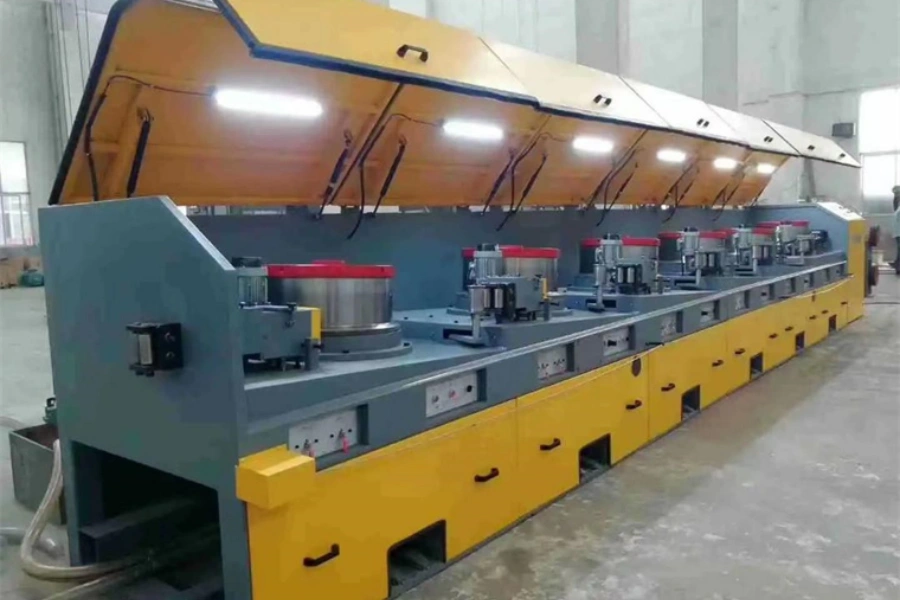

Sky Bluer propose plusieurs types de machines d’étirage de précision adaptées aux différentes étapes de la ligne de production. Chaque modèle dispose de paramètres techniques clés permettant une sélection adaptée selon la matière, la forme du fil et les exigences du procédé.
Type de machine | Fonction | Applications | Paramètres techniques | Principaux avantages |
|---|---|---|---|---|
Machine d’étirage rond-vers-rond | Réduction du diamètre des fils ronds de grande section vers des sections plus fines | Fils fins de cuivre et d’aluminium, fils électroniques | Diamètre entrée : 8–0,01 mmDiamètre sortie : 1–5 mmVitesse max : 60 m/sNombre de passes : 5–12Puissance moteur : 45–110 kWTension du fil : 50–300 N | Haute précision, étirage multi-passes, fonctionnement stable, faible vibration |
Machine d’étirage rond-vers-plat/profil | Formage direct de fils plats, rectangulaires ou profilés | Fils plats pour moteurs de véhicules électriques, conducteurs profilés, fils émaillés | Diamètre entrée : 4–1 mmLargeur plat : 1–10 mmÉpaisseur : 0,2–2 mmVitesse max : 40 m/sPuissance moteur : 55–90 kWNombre de passes : 3–8 | Haut débit, réduction des étapes de production, formage précis du profil, qualité de surface constante |
Machine d’étirage de précision post-laminage | Calibrage final, correction du rayon d’arrête et optimisation de surface | Fils plats haute précision, fils émaillés, fils pour transformateurs | Diamètre entrée : 2–0,5 mmTaux de réduction max : 25 %Précision rayon d’arrête : ±0,01 mmVitesse max : 35 m/sPuissance moteur : 45–75 kW | Constance du rayon d’arrête, finition de surface améliorée, contrôle dimensionnel précis, stabilisation de la tension |
Remarque : Les paramètres varient selon la matière du fil, son diamètre et la configuration de la ligne de production. Nos ingénieurs personnalisent la configuration des machines pour optimiser les performances, la qualité du fil et l’efficacité de production.
Solutions de procédé d’étirage de fils
Étirage avant laminage
Déroulé du procédé : Barre de cuivre → Étirage multi-passes → Fil rond fin → Laminage de précision → Fil plat/rectangulaire
Description : Idéal pour la production de fils plats haute précision et de fils émaillés magnétiques, ce procédé réduit le diamètre du fil avant laminage afin de garantir une constance dimensionnelle, améliorer la stabilité du laminage et optimiser la qualité de surface.
Principaux avantages :
- Meilleure précision dimensionnelle
- Constance matériau améliorée
- Finition de surface supérieure
- Performances de laminage stables
Étirage direct de profil
Déroulé du procédé : Fil rond → Filière de formage profilé → Fil plat / sectoriel / profilé
Description : Pour les applications nécessitant des fils plats, sectoriels, trapézoïdaux ou autres profils complexes, nos machines d’étirage réalisent un formage direct avec un minimum d’étapes, ce qui réduit les coûts de production tout en conservant un haut débit.
Applications :
- Conducteurs trapézoïdaux
- Fils d’enroulement compact
- Fils à profil spécial
Étirage de précision post-laminage
Déroulé du procédé : Barre de cuivre → Étirage → Laminage de précision → Étirage de finition → Fil de précision final
Description : Réalisé après le laminage, ce procédé assure le calibrage final, la correction du rayon d’arrête, l’optimisation de surface et la stabilisation de la tension pour les applications haute précision. Il est indispensable pour les fils plats émaillés, les conducteurs de moteurs électriques, les fils de transformateurs et autres applications critiques.
Principaux avantages :
- Contrôle constant du rayon d’arrête
- Finition de surface améliorée
- Tolérances dimensionnelles renforcées
- Réduction de la déformation du fil
- About Company
Types de fils pris en charge
- Fil rond : fils fins de cuivre et d’aluminium pour applications électroniques et industrielles

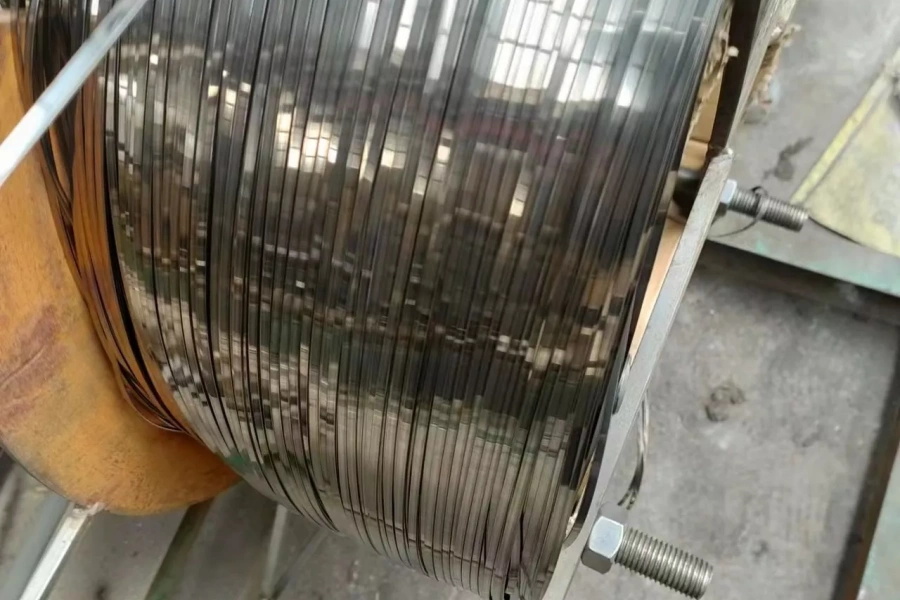

- Fil plat : destiné aux transformateurs, moteurs électriques et fils émaillés
- Fil rectangulaire : haute précision dimensionnelle pour enroulements de précision

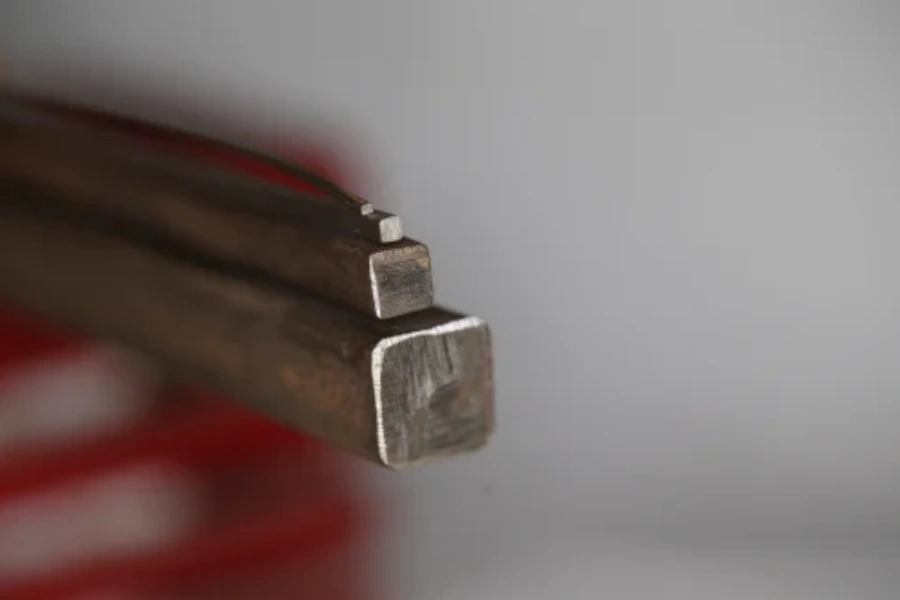

- Fil carré : adapté à la fabrication de conducteurs compacts
- Fil trapézoïdal : idéal pour les conducteurs toronnés compacts
- Fil à profil spécial : solutions personnalisées pour formes complexes et conducteurs haute performance
- About Company
Intégration aux lignes de production complètes
Nos machines d’étirage s’intègrent parfaitement avec :
- Laminoirs de précision
- Systèmes Turks Head
- Fours de recuit en ligne
- Systèmes automatisés de contrôle de tension
- Unités d’enroulement de précision
- Systèmes de traitement de surface
Cette intégration complète améliore la stabilité du procédé, garantit une qualité produit constante et maximise l’efficacité de production.
- About Company
Secteurs d’activité desservis
- Moteurs de véhicules électriques : fils plats haute précision pour stators en forme de cheveux (hairpin)
- Industrie des transformateurs : conducteurs rectangulaires et émaillés
- Énergie solaire : rubans PV et conducteurs spécialisés
- Aéronautique : fils profilés haute précision à tolérances strictes
- Fils médicaux : fils fins à excellente finition de surface
- Composants électroniques : ultra-fins conducteurs pour applications de précision
- About Company
Principaux avantages techniques
- Réduction multi-passes stable du fil
- Contrôle dimensionnel de précision
- Excellente constance du rayon d’arrête
- Finition de surface optimale
- Capacité de production intégrée
- Fonctionnement continu à haute vitesse
- Flexibilité de formage de profil
- Compatible cuivre et aluminium
Common Questions
Foire aux questions (FAQ)
Quelles plages de diamètres vos machines peuvent-elles traiter ?
Les machines d’étirage Sky Bluer prennent en charge des diamètres d’entrée de 8 mm à 0,5 mm selon la matière et l’application. Les programmes multi-passes répartissent uniformément la réduction pour préserver la précision dimensionnelle et la qualité de surface. Les machines rond-vers-rond utilisent généralement 5 à 12 passes, tandis que les machines de formage plat ou profilé utilisent 3 à 8 passes, avec un contrôle précis de la vitesse et de la tension pour éviter les cassures, les retours élastiques et les rayures superficielles. Nos ingénieurs personnalisent les taux de réduction, le nombre de passes et la stratégie de lubrification pour chaque ligne de production, afin d’optimiser le débit tout en garantissant une qualité de fil irréprochable.
Comment maîtrisez-vous le rayon d’arrête et la qualité de surface ?
Les machines d’étirage post-laminage assurent une précision du rayon d’arrête de ±0,01 mm grâce à des filières de calibrage de haute précision et des réglages de finition calibrés. Des systèmes de tension asservis stabilisent l’avance du fil, réduisent les vibrations et minimisent les défauts de surface. Un débit de lubrification maîtrisé et des vitesses d’étirage optimisées empêchent les micro-rayures et garantissent une finition homogène. Ce niveau de précision est essentiel pour les fils plats, trapézoïdaux et profilés spéciaux utilisés dans les moteurs électriques, transformateurs et fils émaillés, qui requièrent des tolérances d’enroulement très serrées.
Vos machines peuvent-elles traiter différents matériaux ?
Oui, les machines prennent en charge le cuivre, l’aluminium et certains alliages. Des ajustements spécifiques sont réalisés selon la matière : type de filière, nature de la lubrification, taux de réduction par passe et tension du fil. L’aluminium nécessite une lubrification renforcée et un contrôle précis de la tension pour éviter les rayures, tandis que le cuivre bénéficie d’un étirage multi-passes qui limite le durcissement structural sans réduire le débit. Les machines s’adaptent dynamiquement aux propriétés de conductivité, de dureté et de ductilité des matériaux pour garantir une constance parfaite du diamètre, de la qualité des arrêtes et de la finition de surface.
Comment les machines s’intègrent-elles dans une ligne de production complète ?
Les machines d’étirage s’intègrent parfaitement en amont des laminoirs de précision et en aval des fours de recuit en ligne, systèmes Turks Head et unités d’enroulement automatisées. La vitesse, la tension et la réduction par passe sont synchronisées sur l’ensemble de la ligne pour assurer un fonctionnement continu, limiter les cassures, stabiliser la finition de surface et garantir un contrôle dimensionnel précis. Un suivi en temps réel permet un ajustement automatique de la tension et de la vitesse, maintenant des performances constantes même à des vitesses d’étirage élevées allant jusqu’à 60 m/s.
Comment optimiser le taux de réduction pour l’étirage à haute vitesse ?
Nos ingénieurs calculent les taux de réduction par passe selon les propriétés du matériau, le diamètre cible et les exigences de finition. L’étirage multi-passes répartit uniformément les contraintes mécaniques pour réduire les tensions internes et les retours élastiques. Les systèmes asservis de vitesse et de tension garantissent un contrôle précis du diamètre et une géométrie d’arrête constante tout au long du procédé. L’optimisation de la séquence et de la réduction par passe permet une production à haute vitesse sans compromettre la qualité de surface ni la précision dimensionnelle.
Comment personnalisez-vous les machines pour fils plats, rectangulaires ou trapézoïdaux ?
Pour les profils spéciaux, Sky Bluer conçoit des filières, des guides et des séquences de passes personnalisés afin de garantir la stabilité dimensionnelle, l’intégrité des arrêtes et la qualité de surface. La tension, la vitesse et la réduction par passe sont contrôlées avec précision pour conserver la géométrie du conducteur dans les applications haute performance telles que les broches hairpin de moteurs électriques, les enroulements de transformateurs ou les fils magnétiques spéciaux. La matière des filières et la stratégie de lubrification sont adaptées à chaque type de fil pour garantir une qualité constante, une productivité optimisée et une intégration fiable dans les lignes de production complètes.
