Solution clé en main pour la production de rubans Busbar destinés à la collecte du courant des modules photovoltaïques
- About Company
Présentation de la Machine de Production de Rubans Busbar
La machine de production de rubans Busbar fabrique des rubans plats en cuivre destinés à transporter le courant électrique des cellules photovoltaïques vers la boîte de jonction (Junction Box) des modules solaires.
Contrairement aux rubans d’interconnexion (Interconnect Ribbon), les rubans Busbar présentent une largeur plus importante ainsi qu’une capacité de transport de courant nettement supérieure, ce qui les rend indispensables pour les modules photovoltaïques à haute puissance et à haut rendement.
Les rubans Busbar possèdent généralement les dimensions suivantes :
- Épaisseur : 0,20 à 0,50 mm
- Largeur : 3,0 à 6,0 mm
Ces caractéristiques garantissent une excellente conductivité électrique, une forte résistance à la corrosion et une grande fiabilité sur le long terme, contribuant ainsi à améliorer les performances globales des panneaux solaires.
- About Company
Différences entre Busbar Ribbon et Interconnect Ribbon
Le ruban Busbar se distingue par :
- une largeur plus importante ;
- une capacité de transport de courant beaucoup plus élevée ;
- une utilisation destinée aux modules photovoltaïques de forte puissance et de haute efficacité.
Le ruban Interconnect Ribbon, quant à lui, est utilisé pour connecter les cellules photovoltaïques entre elles et transporte un courant plus faible.
- About Company
Spécifications des Rubans Busba
Caractéristiques standard
- Épaisseur : 0,20 – 0,50 mm
- Largeur : 3,0 – 6,0 mm
- Matériau : cuivre haute pureté
- Revêtement : étain ou alliage d’étain
- Épaisseur du revêtement : personnalisable selon les besoins

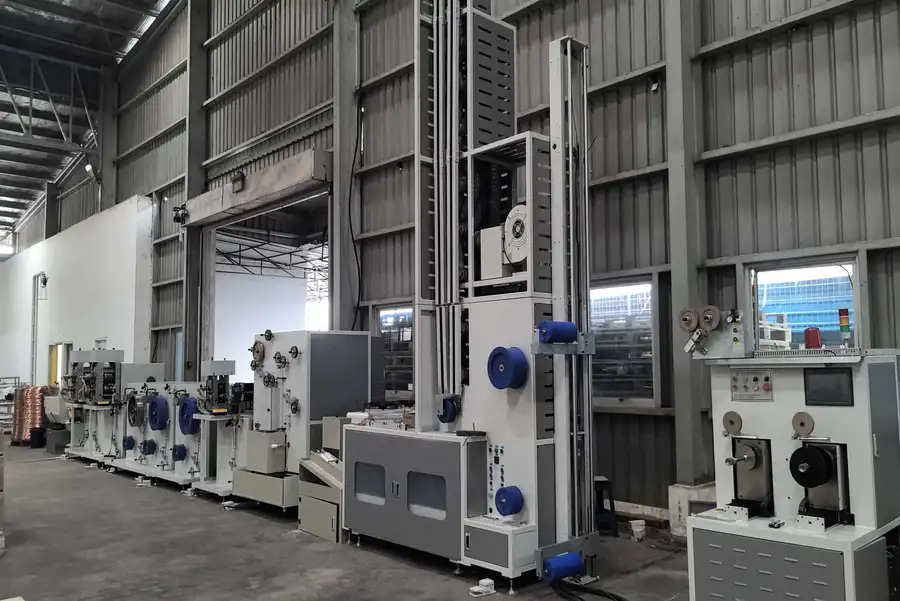

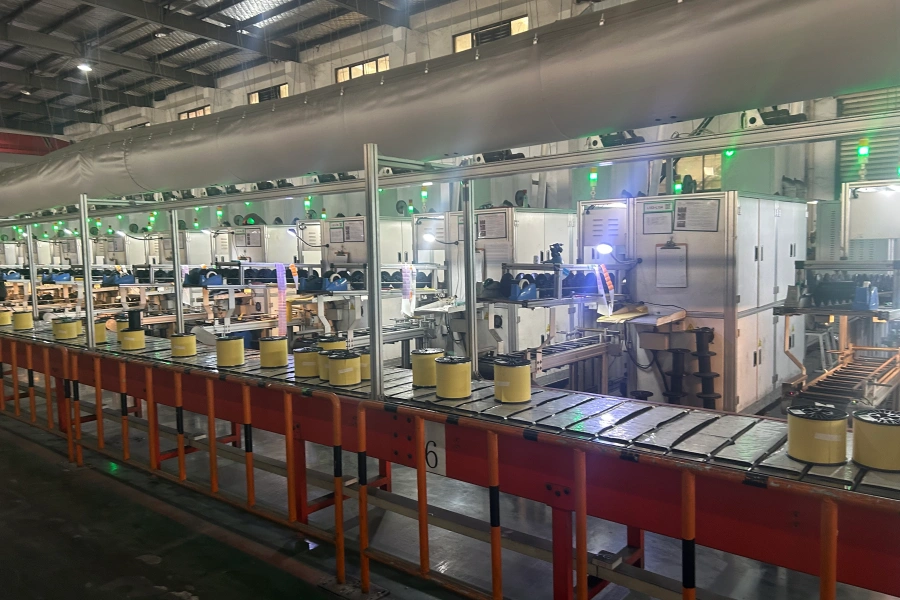

Configuration de la Ligne de Production Busbar
Système d'alimentation du fil de cuivre
- Garantit un déroulement continu avec un contrôle précis de la tension.

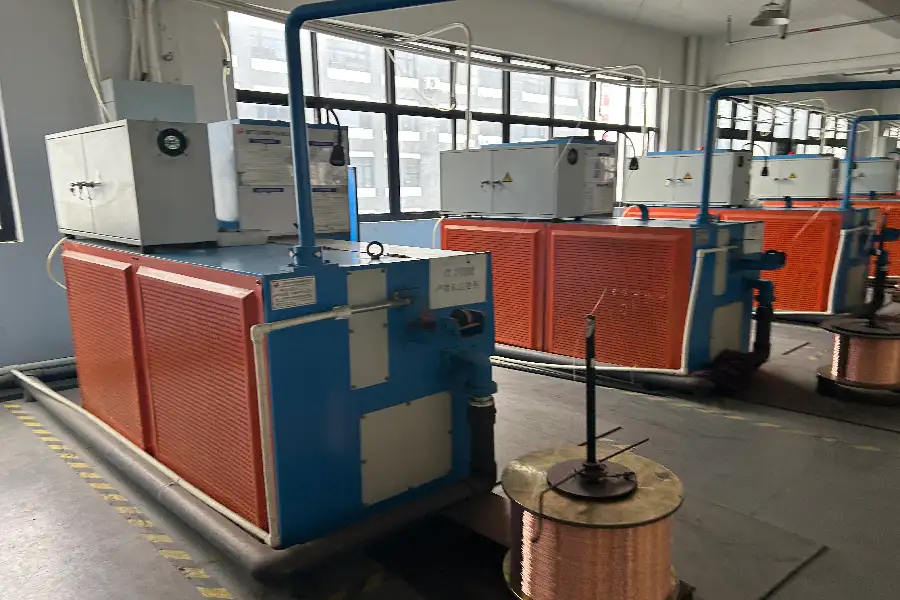

Système de tréfilage multi-étapes
- Machine de tréfilage primaire
- Machine de tréfilage intermédiaire
- Machine de tréfilage fin

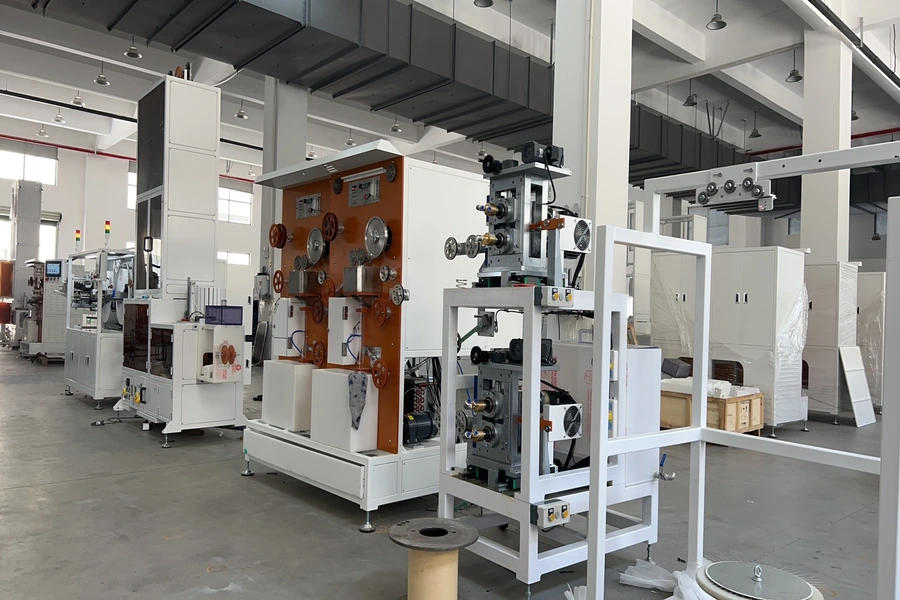

Four de recuit
- Le traitement thermique contrôlé améliore la ductilité ainsi que la conductivité électrique du cuivre.

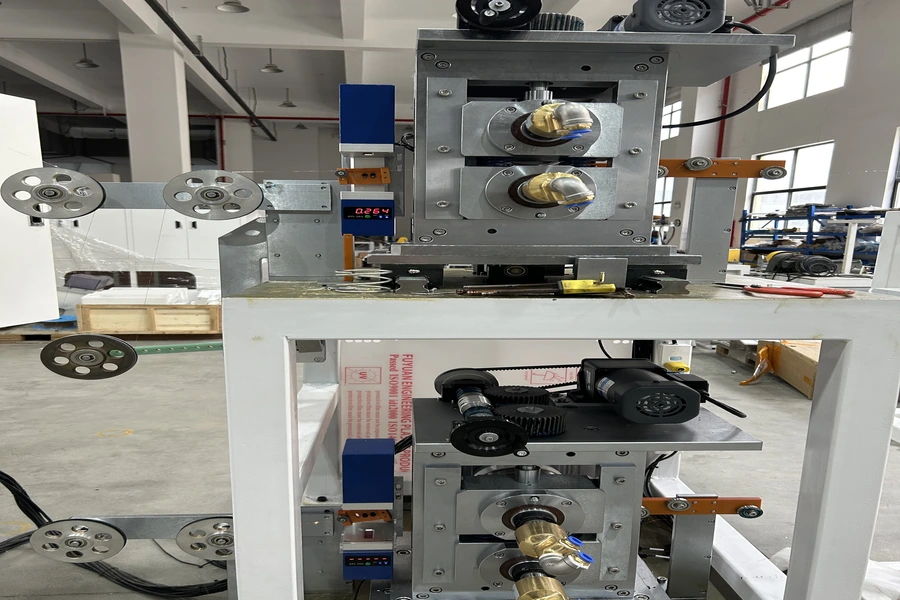

Laminoir de précision
Transforme le fil rond en ruban Busbar avec un contrôle extrêmement précis de l’épaisseur et de la largeur.

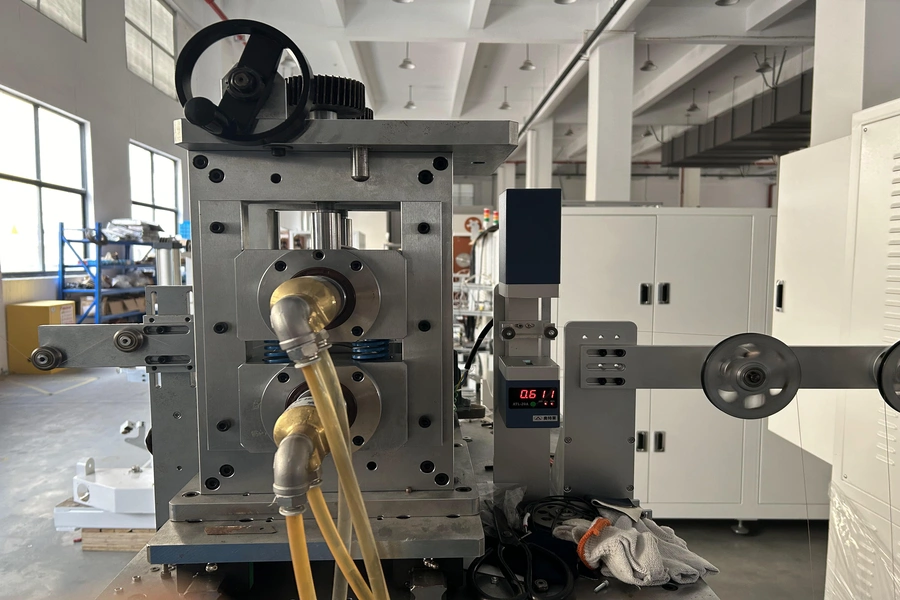

Système de calibrage du fil plat
En option, cette étape améliore davantage :
- la précision dimensionnelle ;
- la qualité des bords ;
- l’homogénéité de la surface.

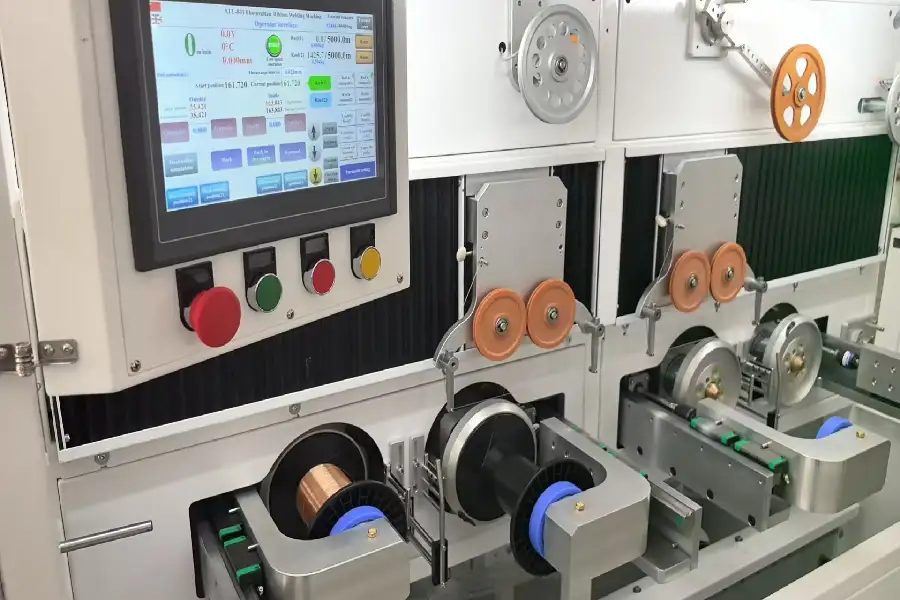

Traitement et nettoyage de surface
Élimine les oxydes et les impuretés afin d’assurer une excellente adhérence du revêtement.

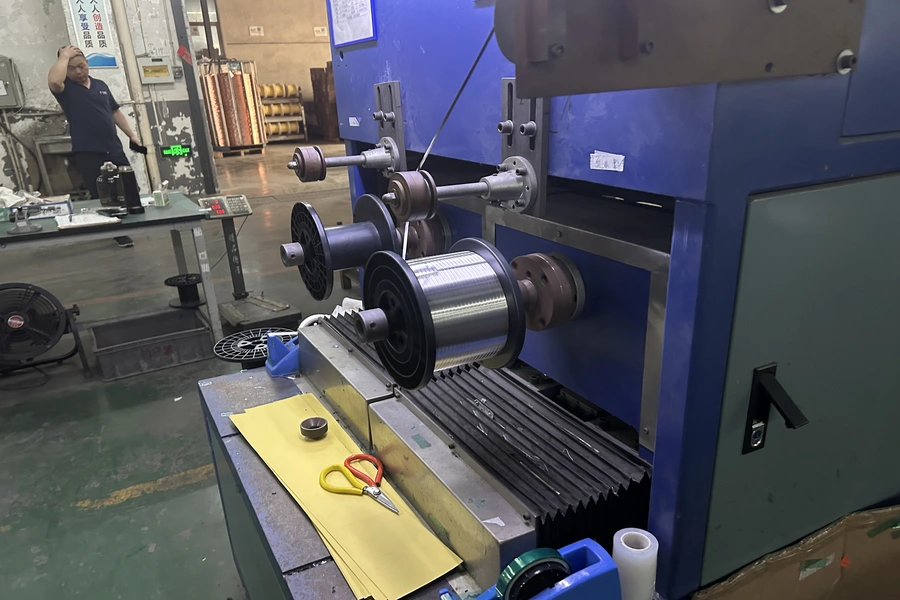

Ligne d'étamage à chaud
Application uniforme d’un revêtement d’étain ou d’alliage d’étain afin d’améliorer :
- la soudabilité ;
- la résistance à la corrosion ;
- la fiabilité à long terme.

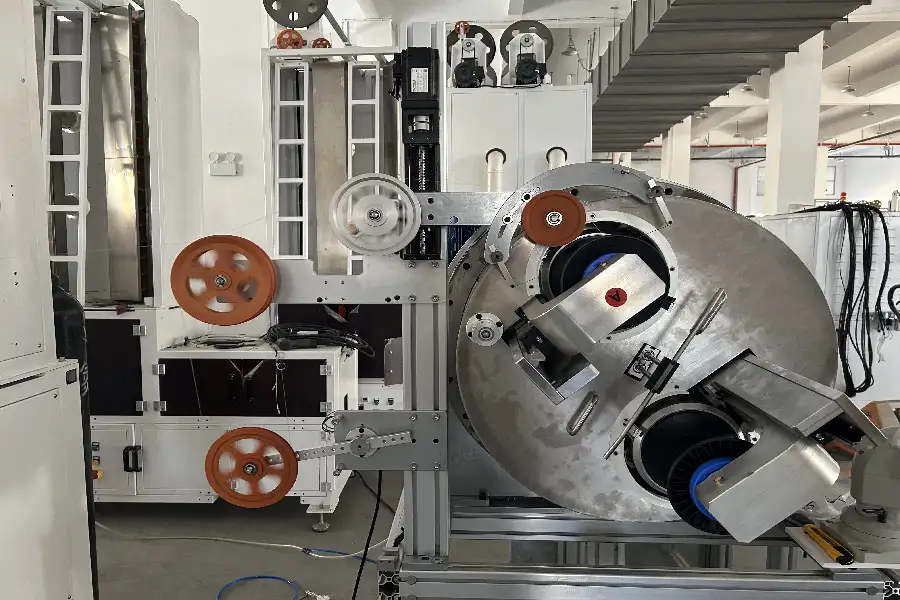

Système de bobinage Busbar
Assure un contrôle précis de la tension et un enroulement régulier des rubans finis.
Système d'emballage (option)
Emballage sous vide ou standard afin de protéger la qualité de surface pendant le stockage et le transport.
- About Company
Caractéristiques Techniques
- Capacité élevée de transport du courant adaptée aux modules photovoltaïques de forte puissance
- Conductivité électrique stable avec une faible résistance
- Excellente uniformité et adhérence du revêtement
- Contrôle de haute précision de l’épaisseur et de la largeur
- Production continue à grande vitesse
- Processus optionnel de calibrage haute précision pour les applications les plus exigeantes
- About Company
Pourquoi Choisir SKY BLUER ?
Une expertise reconnue
- Plus de 30 ans d’expérience dans les lignes de production de rubans photovoltaïques
- Solutions clés en main complètes, de la matière première au produit fini
- Production stable et fiable avec une maintenance réduite
- Conception personnalisée des équipements et implantation d’usine
- Assistance technique professionnelle et service après-vente complet
- About Company
À propos de Sky Bluer Environmental Technology Co., Ltd.
Avec plus de 15 ans d’expérience dans l’industrie, Sky Bluer Environmental Technology Co., Ltd. est reconnu comme un fabricant de référence dans la conception et la fabrication de lignes complètes pour la production de rubans Busbar, de rubans photovoltaïques (PV Ribbon) et de rubans d’interconnexion.
Nous proposons des solutions globales comprenant :
- la planification complète de l’usine ;
- l’optimisation de l’implantation des équipements ;
- la conception de lignes entièrement intégrées.
De la transformation du fil de cuivre jusqu’au ruban Busbar fini, chaque étape est optimisée afin de garantir une qualité supérieure, une efficacité maximale et une excellente rentabilité à long terme.
Common Questions
Questions Fréquentes (FAQ)
À quoi sert un ruban Busbar ?
Le ruban Busbar est un composant essentiel des modules photovoltaïques.
Il collecte le courant produit par les cellules solaires et le transporte jusqu’à la boîte de jonction du panneau.
Grâce à sa grande section et à sa faible résistance électrique, il minimise les pertes d’énergie et améliore le rendement global du module.
Quelle est la différence entre un ruban Busbar et un ruban Interconnect ?
Les principales différences concernent leurs dimensions et leur capacité de transport du courant.
Ruban Busbar
- Largeur : 3,0 à 6,0 mm
- Épaisseur : 0,20 à 0,50 mm
- Courant : environ 5 à 20 A
Ruban Interconnect
- Largeur : 1,0 à 2,5 mm
- Épaisseur : 0,10 à 0,30 mm
- Courant : environ 1 à 5 A
Le Busbar est destiné à la collecte principale du courant, tandis que l’Interconnect relie simplement les cellules photovoltaïques entre elles.
Pourquoi le ruban Busbar est-il plus large ?
Une largeur plus importante augmente la section conductrice.
Cela permet :
- de réduire la résistance électrique ;
- de limiter les pertes d’énergie ;
- d’améliorer le rendement des panneaux photovoltaïques de forte puissance.
Quels équipements composent une ligne de production Busbar ?
Une ligne complète comprend notamment :
- Système de tréfilage multi-étapes
- Four de recuit
- Laminoir de précision
- Système de calibrage
- Ligne d’étamage
- Système de bobinage automatique
L’ensemble permet de produire des rubans Busbar présentant :
- des tolérances pouvant atteindre ±0,002 mm ;
- une résistance électrique très faible (< 0,003 Ω/m) ;
- une excellente résistance mécanique et une grande stabilité dimensionnelle.
