Ligne de production de fil de cuivre rectangulaire émaillé

SKY BLUER propose des lignes de production avancées pour fil de cuivre rectangulaire émaillé, intégrant des systèmes de laminage de précision, de recuit et d’émaillage. Notre solution permet aux fabricants de transformer le fil de cuivre rond en conducteurs rectangulaires haute précision, puis d’appliquer un revêtement isolant, garantissant une qualité stable, une haute efficacité et une conformité aux normes internationales.

Qu’est-ce que le fil de cuivre rectangulaire et quels sont ses avantages ?

Le fil de cuivre rectangulaire émaillé est un conducteur plat de section rectangulaire, recouvert d’une couche isolante d’émail.

Par rapport au fil rond, il offre les avantages suivants :

Taux de remplissage des encoches plus élevé
Meilleure utilisation de l’espace
Performances thermiques améliorées
Réduction des pertes énergétiques
Conception d’enroulement compacte

Il est largement utilisé dans les équipements électriques à haute efficacité, où l’optimisation des performances et de l’encombrement est primordiale.

Domaines d’application

Le fil de cuivre rectangulaire émaillé est employé dans de nombreux secteurs industriels :

Moteurs électriques (moteurs industriels, moteurs pour véhicules électriques)
Transformateurs et inducteurs
Générateurs et alternateurs
Compresseurs de systèmes CVC (chauffage, ventilation, climatisation)
Systèmes d’énergies renouvelables
Équipements de transport et de distribution d’énergie

Normes internationales et exigences techniques

La production de fil de cuivre rectangulaire respecte les normes internationales suivantes :

Série IEC 60317
IEC 60317-0-2 (exigences générales pour les fils rectangulaires)
Normes UL
Normes BS

Les principales exigences techniques incluent :

Tolérances dimensionnelles strictes
Maîtrise du rapport largeur/épaisseur
Rayon de courbure des angles lisse (angle R)
Isolation en émail stable
Conformité aux classes thermiques (classe 120 °C – 240 °C)

Dimensions typiques, tolérances et angle R

Plage de dimensions typiques

Épaisseur : 0,3 mm – 10,0 mm
Largeur : 1,0 mm – 22,0 mm
Rapport largeur/épaisseur : 1,4:1 – 8:1

Tolérances dimensionnelles

Plage de dimensions	Tolérance
≤ 3,15 mm	±0,030 mm
3,15 – 6,30 mm	±0,050 mm
6,30 – 12,50 mm	±0,070 mm

Rayon d’angle (R)

Bords arrondis et lisses obligatoires
Prévient les dommages de l’isolation
Réglage conforme aux normes IEC

Aperçu du processus de production

La ligne de production de fil de cuivre rectangulaire émaillé comprend généralement les étapes suivantes :

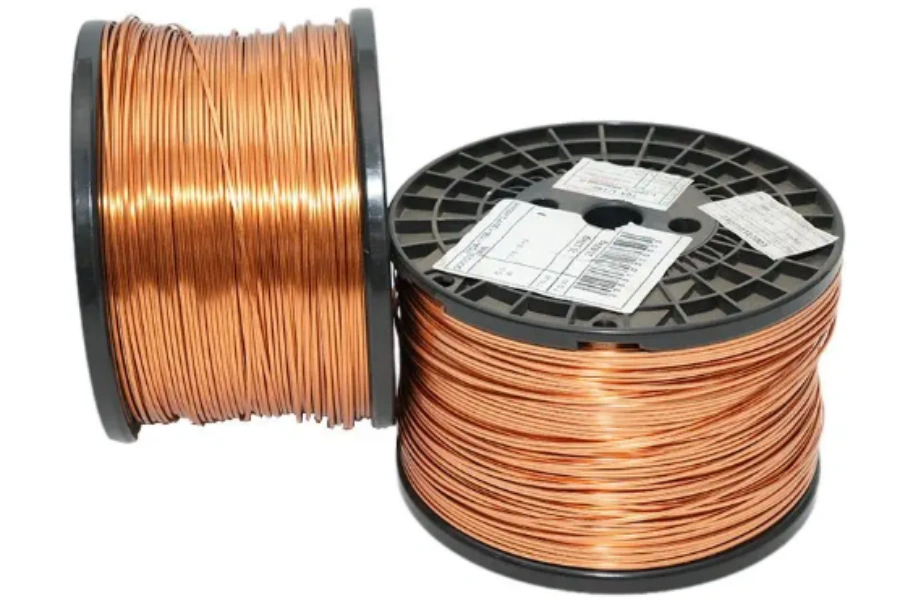

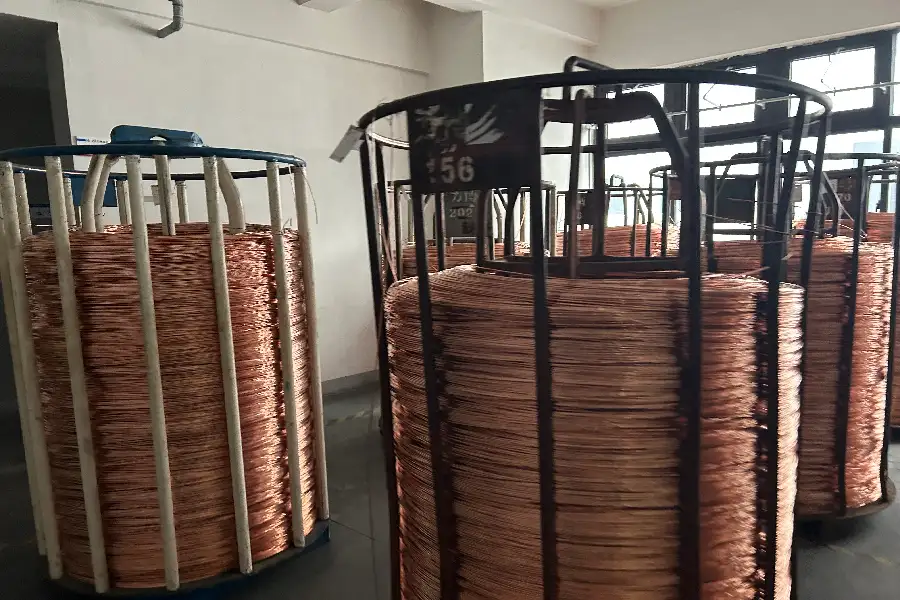

Préparation du fil

Des barres de cuivre ou fils ronds de haute qualité sont utilisés comme matière première.

Laminage de précision

Un système de laminage multi-passes transforme le fil rond en forme rectangulaire avec une haute précision dimensionnelle.

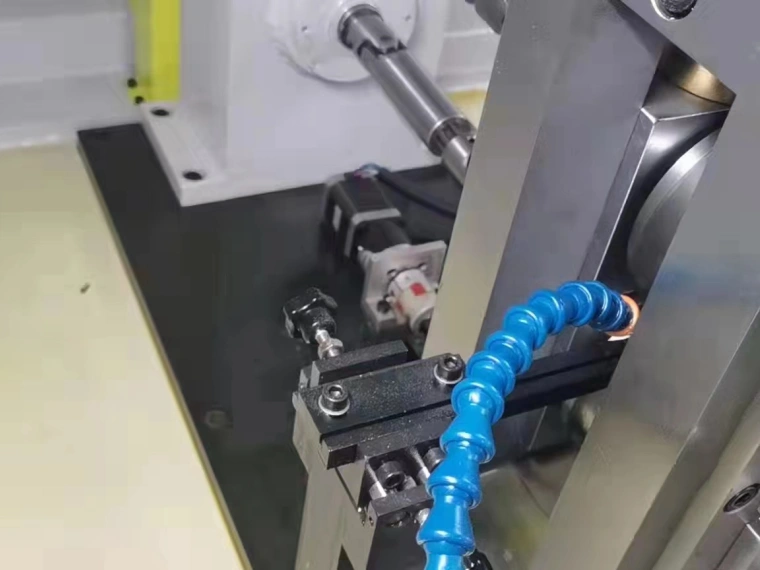

Recuit

Le traitement thermique restaure la ductilité et améliore la conductivité électrique.

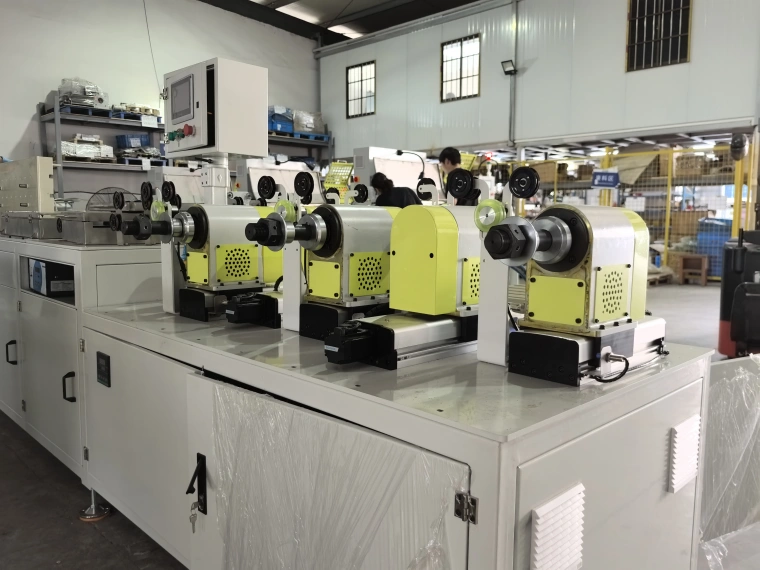

Nettoyage de surface

Élimine l’oxydation et garantit une bonne adhérence du revêtement d’émail.

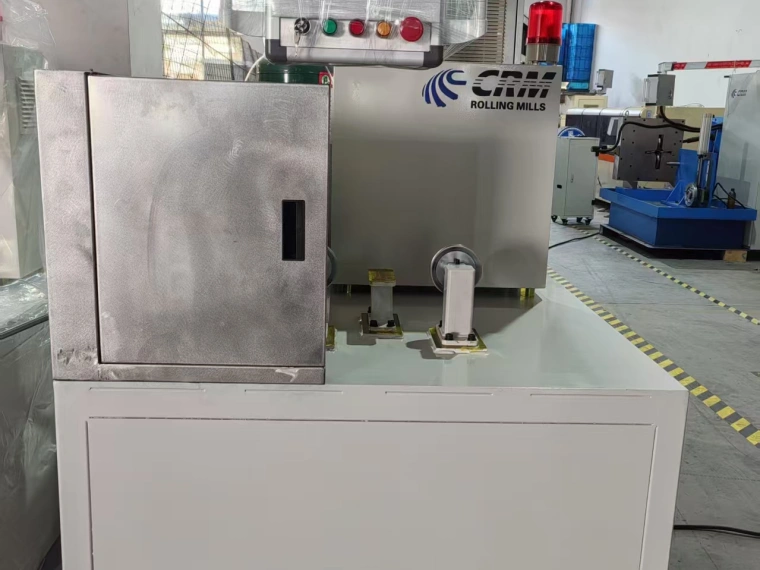

Processus d’émaillage

Un système de revêtement multicouche associé à des fours de cuisson régulés assure une isolation uniforme.

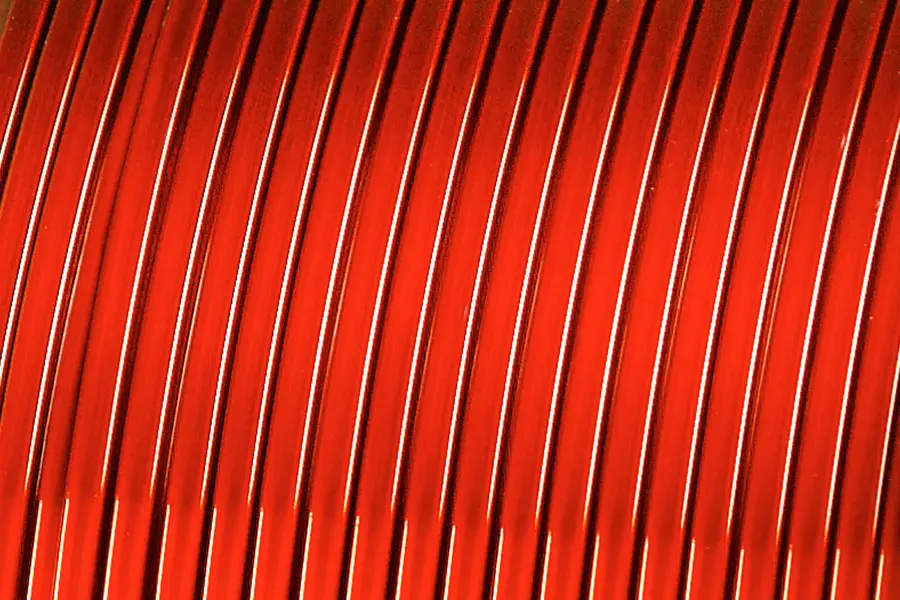

Refroidissement et bobinage

Le produit fini est refroidi puis bobiné sur des bobines pour l’emballage et le transport.

Nos capacités de fabrication de fil de cuivre rectangulaire

SKY BLUER est un fournisseur de solutions complètes pour la production de fil de cuivre rectangulaire, et pas seulement un équipementier.

Notre technologie de laminage permet :

La transformation de fil rond en fil de cuivre rectangulaire
Un formage de précision multi-passes aux dimensions stables
Un contrôle constant de la largeur, de l’épaisseur et des bords du fil

Nous assurons également un accompagnement complet pour :

Laminoirs pour le formage de fils rectangulaires
Équipements d’émaillage pour le revêtement isolant
Lignes de production intégrées associant formage et revêtement
Conception d’usines et aménagement de layout clé en main

De la matière première au fil émaillé fini, nous proposons une solution de production complète et personnalisée.

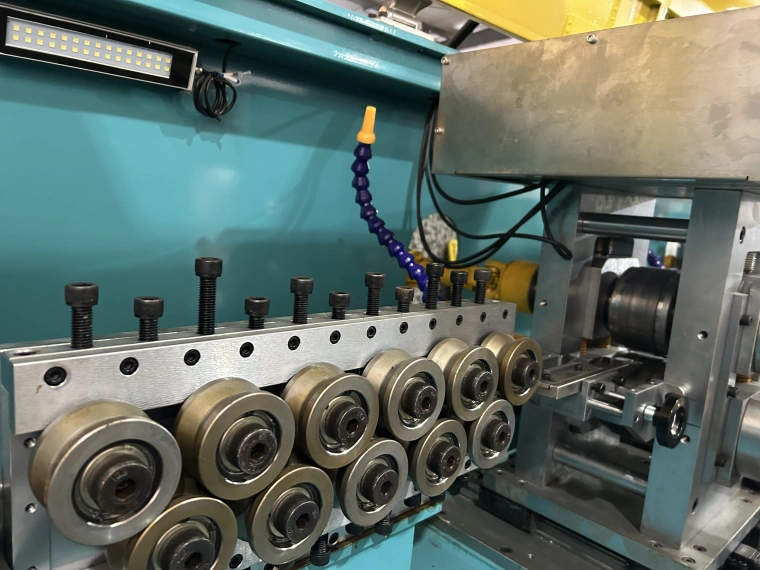

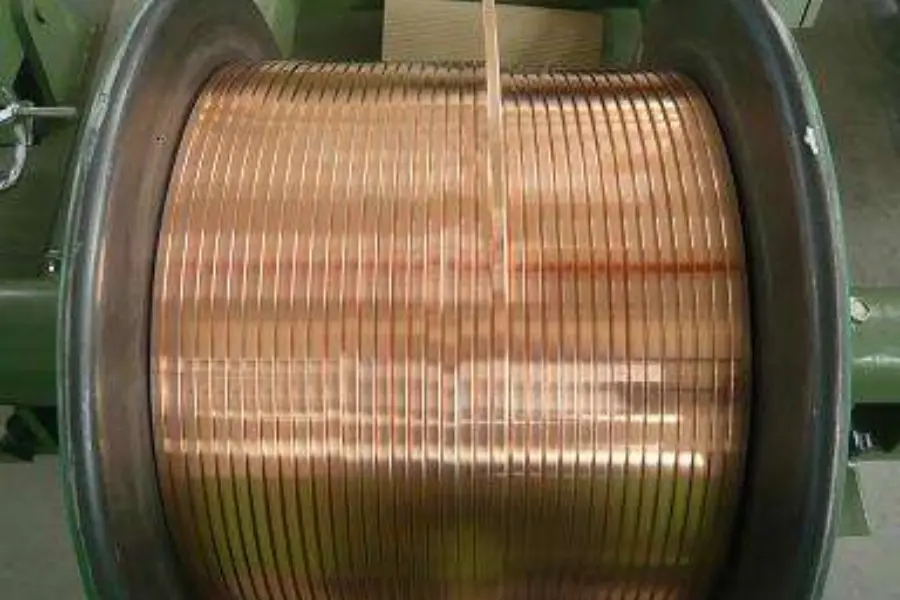

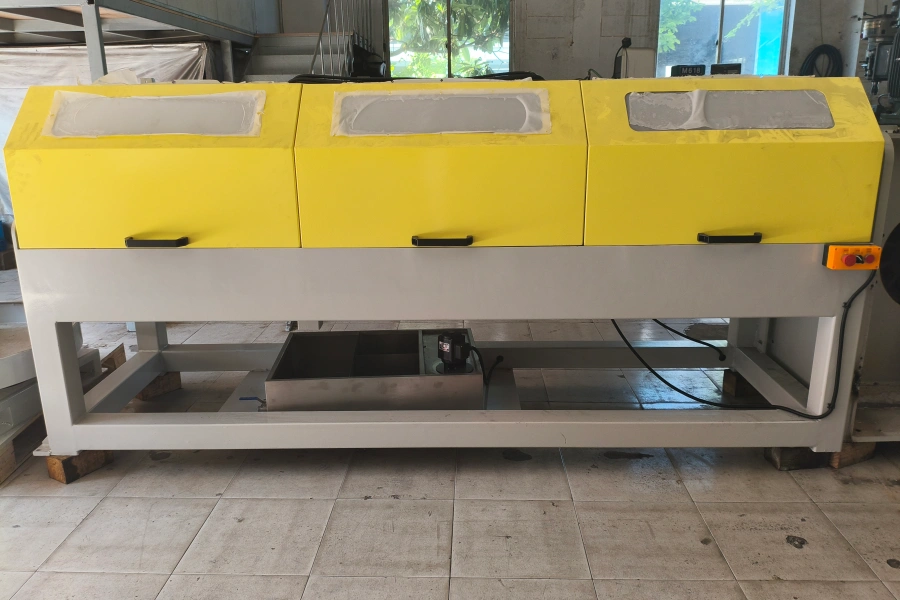

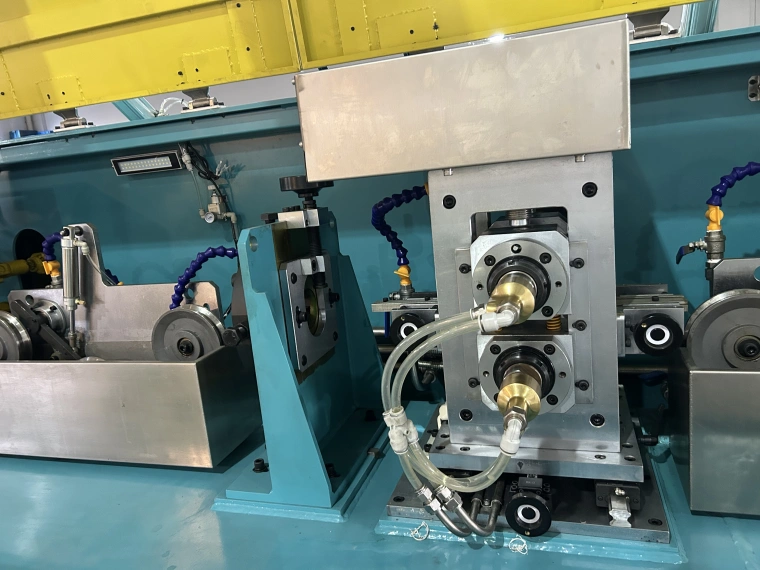

Laminoir pour fil de cuivre rectangulaire

Nos laminoirs sont conçus pour le formage haute précision de conducteurs de cuivre rectangulaires.

Caractéristiques principales :

Configuration de laminage multi-cages
Contrôle haute précision des dimensions
Système de contrôle de tension stable
Adapté à la production continue
Réglable pour différentes tailles de fils
Intégration avec le recuit et les procédés aval

Cela permet aux fabricants d’obtenir une géométrie rectangulaire constante et une excellente qualité de surface.

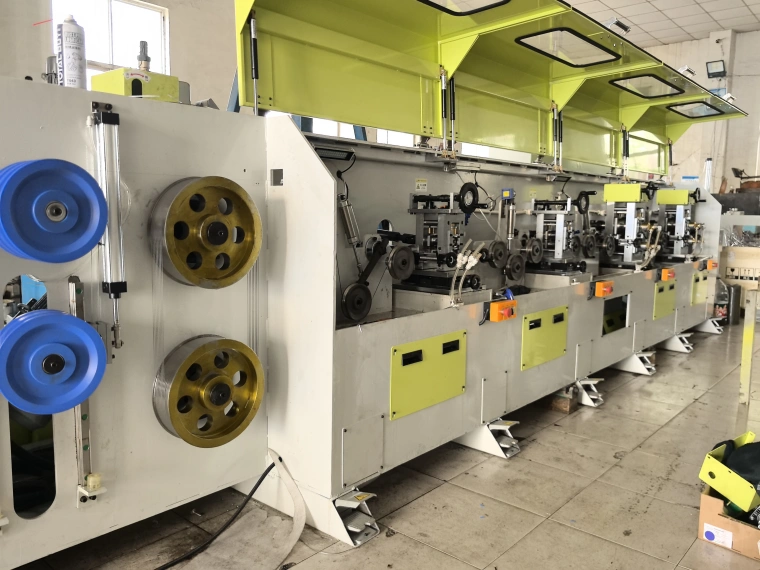

Système d’émaillage

Nos équipements d’émaillage garantissent un revêtement isolant fiable grâce à :

L’application multicouche d’émail
Des fours de cuisson régulés
Une gestion stable de la température
Une épaisseur de revêtement uniforme
Une excellente performance d’adhérence

Le système peut être configuré selon différentes classes thermiques et exigences d’isolation.

Solution d’usine clé en main

Nous proposons des solutions clé en main complètes pour les usines de fabrication de fil de cuivre rectangulaire :

Conception et ingénierie des procédés
Configuration des équipements
Aménagement du layout d’usine
Installation et mise en service
Formation des opérateurs et support technique

Cela permet à nos clients de démarrer la production efficacement avec un flux de travail optimisé et une production stable.

Pourquoi utiliser le fil de cuivre rectangulaire ?

Le fil de cuivre rectangulaire présente des avantages majeurs par rapport au fil rond traditionnel, notamment dans les applications où l’efficacité, l’utilisation de l’espace et les performances thermiques sont essentielles.

Grâce à sa section rectangulaire, le conducteur permet un enroulement plus serré avec moins d’interstices, améliorant les performances globales des équipements électriques.

Principaux avantages :

Taux de remplissage des encoches plus élevé La géométrie rectangulaire permet d’intégrer plus de cuivre dans le même espace, augmentant la densité de puissance.
Meilleure efficacité énergétique La réduction des espaces aériens et l’optimisation de l’enroulement diminuent les pertes électriques.
Réduction des pertes de matière et d’enroulement Une meilleure utilisation du conducteur assure une transmission du courant plus efficace.
Conception de bobine plus compacte Permet de réaliser des équipements électriques plus petits et plus légers à performances égales.
Meilleures performances thermiques Dissipation thermique améliorée grâce à une surface de contact plus importante et un enroulement plus serré.

Ces atouts font du fil rectangulaire le choix privilégié des équipements électriques modernes à hautes performances.

Avantages techniques de notre ligne de production

Solution intégrée laminage + émaillage
Haute précision et fonctionnement stable
Capacité de production personnalisable
Compatible avec de multiples spécifications de fils
Conception économe en énergie
Conçue pour la production industrielle continue
Conformité aux normes internationales

Secteurs desservis

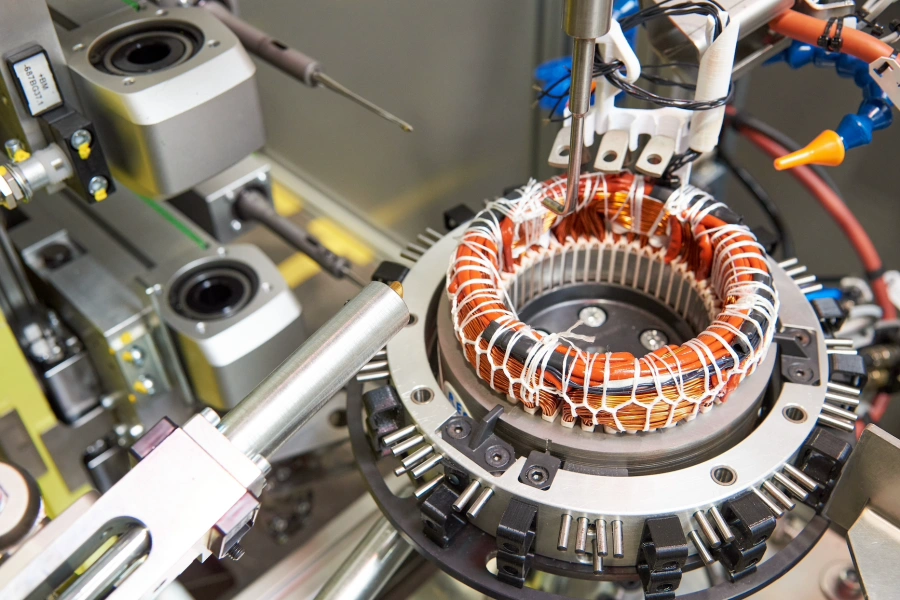

Fabrication de moteurs
Industrie des transformateurs
Génie électrique
Énergies renouvelables
Automobile (y compris le secteur des véhicules électriques)
Fabricants d’équipements de puissance

Solutions personnalisées

Chaque projet est unique. Nous proposons des configurations adaptées selon :

La plage de dimensions de fils requise
La capacité de production souhaitée
Le layout de l’usine
Le niveau d’automatisation
Les marchés cibles et les normes applicables

Obtenez une solution personnalisée

Si vous prévoyez de produire du fil de cuivre rectangulaire émaillé ou de construire une ligne de production complète, contactez-nous pour une solution sur mesure.

Notre équipe d’ingénieurs concevra un système adapté à vos exigences techniques et à vos objectifs de production.
