Laminoir Turks Head – Solution industrielle de formage de fils de précision

Conçu pour le formage, l’aplatissement et la finition précise des fils métalliques, le laminoir Turks Head garantit une qualité constante, un minimum de déchets et un haut débit de production sur une large gamme d’alliages métalliques.

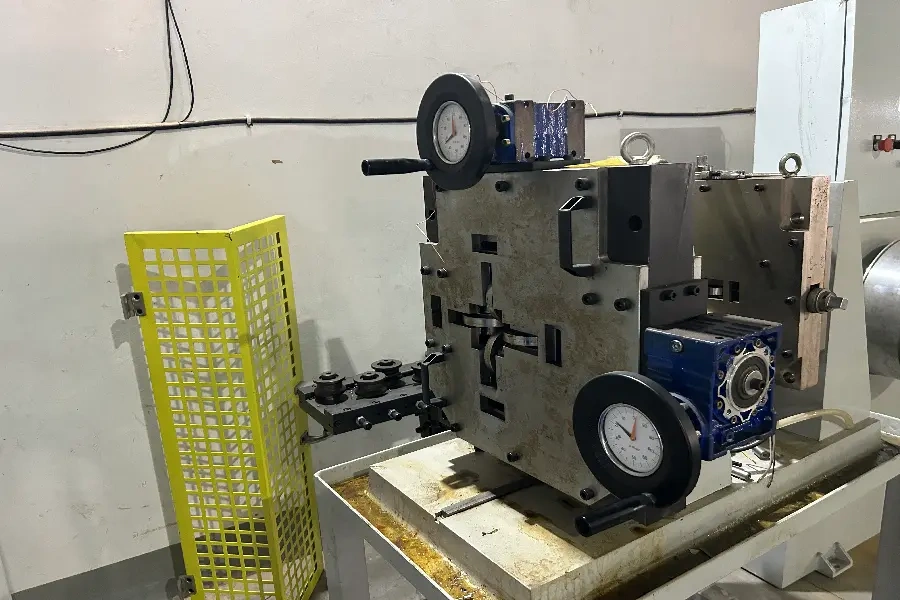

Qu’est-ce qu’un laminoir Turks Head ?

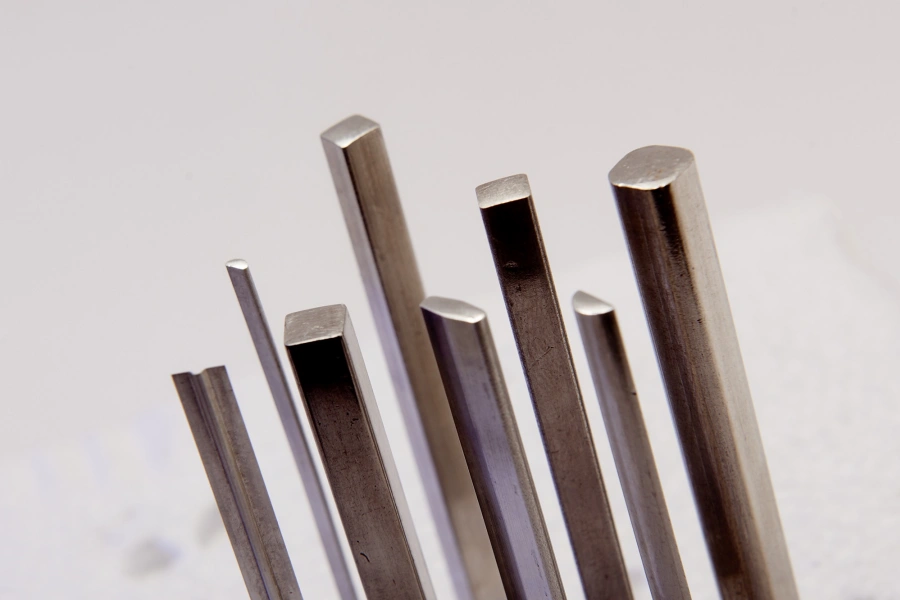

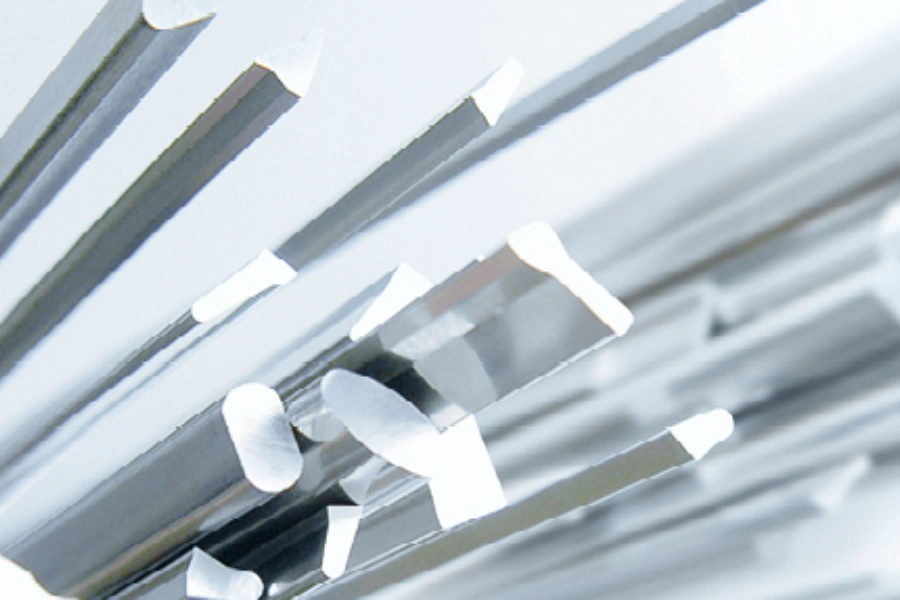

Le laminoir Turks Head est un composant essentiel des lignes de production de fils plats et de fils profilés. Il transforme activement le fil rond en fil plat ou à profil personnalisé, maîtrise la tension et conserve des dimensions précises pour assurer une excellente qualité de surface. Grâce à ses performances de formage constantes, il prend en charge une production à haute vitesse et haute précision, ce qui le rend indispensable pour les fabricants souhaitant respecter les normes industrielles strictes. Fort de plusieurs décennies d’expérience sectorielle, nos laminoirs Turks Head optimisent l’efficacité, réduisent les pertes de matière et offrent des résultats fiables sur chaque cycle de production.

Types de laminoirs Turks Head pour le formage de fils

Nous proposons des laminoirs Turks Head actifs et passifs, adaptés à différents besoins de production. Les laminoirs actifs sont équipés de rouleaux motorisés pour un formage de fils haute précision et haute vitesse, tandis que les laminoirs passifs fonctionnent par traction du fil ou par entraînement externe, pour des opérations plus simples et économiques.

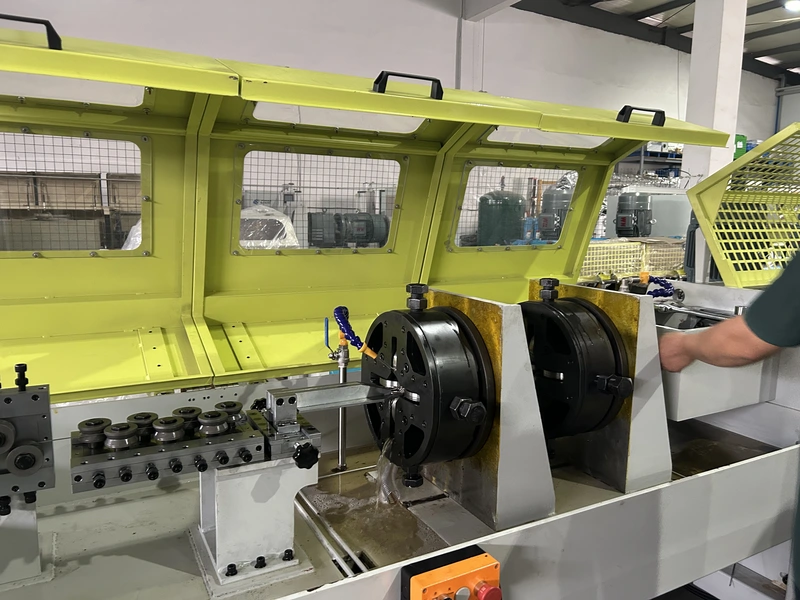

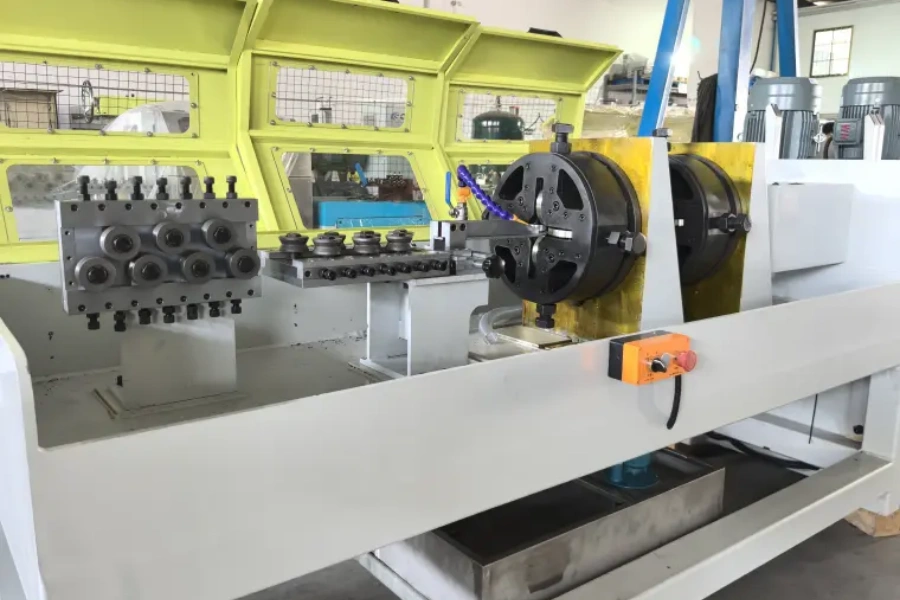

Laminoir Turks Head à traction – Pour le formage et le calibrage léger de fils

Les systèmes Turks Head à traction ne disposent pas d’entraînement indépendant. Le fil est tiré à travers les rouleaux de formage par des équipements amont tels que des machines d’étirage ou des laminoirs.

Ce type d’équipement est idéal pour le formage léger, le calibrage de profil et les applications nécessitant une faible force de formage. Il se caractérise par une structure simple, une intégration facile et un fonctionnement économique.

Principaux avantages :

Aucun système d’entraînement indépendant requis
Fonctionnement assuré par la tension de la ligne de production
Adapté à la déformation légère et au calibrage des fils
Structure simple et faible maintenance
Intégration aisée dans les lignes de production

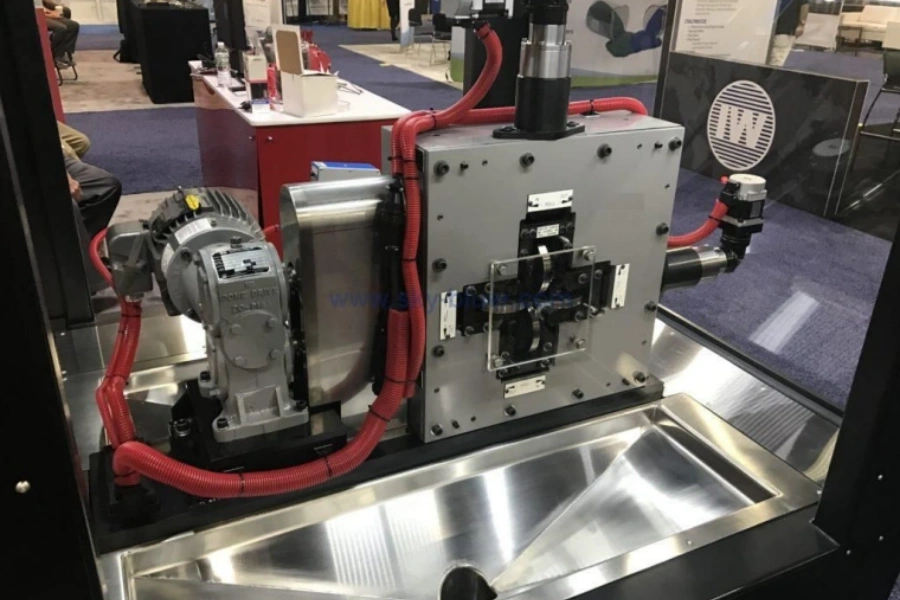

Laminoir Turks Head motorisé – Pour le formage intensif de fils

Les systèmes Turks Head motorisés sont équipés de moteurs indépendants qui entraînent activement les rouleaux de formage. Cela permet un contrôle précis de la vitesse, du couple et de la pression de formage.

Ils conviennent parfaitement aux déformations importantes, au formage haute précision et aux conditions de production exigeantes nécessitant des performances de formage stables et des tolérances serrées.

Principaux avantages :

Système de rouleaux à entraînement moteur indépendant
Capacité de formage et de réduction dimensionnelle supérieure
Précision dimensionnelle et reproductibilité améliorées
Conditions de formage stables
Adapté aux profils de fils complexes et à haute résistance

Vous recherchez un laminoir Turks Head passif à traction ?

Nos laminoirs Turks Head passifs à traction s’installent directement sur des machines d’étirage ou de laminage existantes, offrant une solution économique pour l’aplatissement et le formage des fils. Grâce à un contrôle précis de la tension et un alignement constant des rouleaux, ces laminoirs garantissent des dimensions uniformes, une haute qualité de surface et des performances fiables pour une production à vitesse standard. Idéaux pour les fabricants à la recherche d’un système flexible et facile à installer, ils assurent des résultats performants tout en minimisant les pertes de matière et les arrêts de production.

Série CRM-GL

La conception symétrique des rouleaux garantit une pression uniforme et un formage constant des fils.

Série CRM-GLWC

Des rouleaux de haute précision permettent de produire différentes tailles de fils sans changement de rouleaux.

Série CRM-Universal

Un réglage bidirectionnel (haut/bas, intérieur/extérieur) permet une configuration rapide pour tous les fils carrés ou rectangulaires.

Série GLWA

De conception simple et robuste avec un faible coût de fabrication, elle est idéale pour la production de fils standard.

Vous recherchez un laminoir Turks Head motorisé ?

Nos laminoirs Turks Head motorisés utilisent des rouleaux entraînés par moteur pour contrôler avec précision la tension, la vitesse et le profil du fil. Ils assurent un formage haute précision et une qualité de surface supérieure pour les fils plats ou à profil personnalisé, et conviennent parfaitement aux lignes de production rapides et haute précision. Découvrez les configurations et spécifications des modèles ci-dessous.

CRM-GZD100

Diamètre du fil : 0,5–6 mm
Forme du fil : Rond → Plat
Vitesse maximale : 200 m/min
Caractéristique clé : Conception compacte, formage haute précision

CRM-GZD150

Diamètre du fil : 1–10 mm
Forme du fil : Rond → Plat / Trapézoïdal
Vitesse maximale : 200 m/min
Caractéristique clé : Configuration de rouleaux ajustable pour plusieurs profils

CRM-GZD200

Diamètre du fil : 2–15 mm
Forme du fil : Profils personnalisés
Vitesse maximale : 180 m/min
Caractéristique clé : Conception renforcée pour une qualité de surface uniforme

CRM-GZD250

Diamètre du fil : 5–20 mm
Forme du fil : Plat / Formes personnalisées
Vitesse maximale : 180 m/min
Caractéristique clé : Support pour grands diamètres, contrôle de tension supérieur

Caractéristiques techniques clés et procédé des laminoirs Turks Head

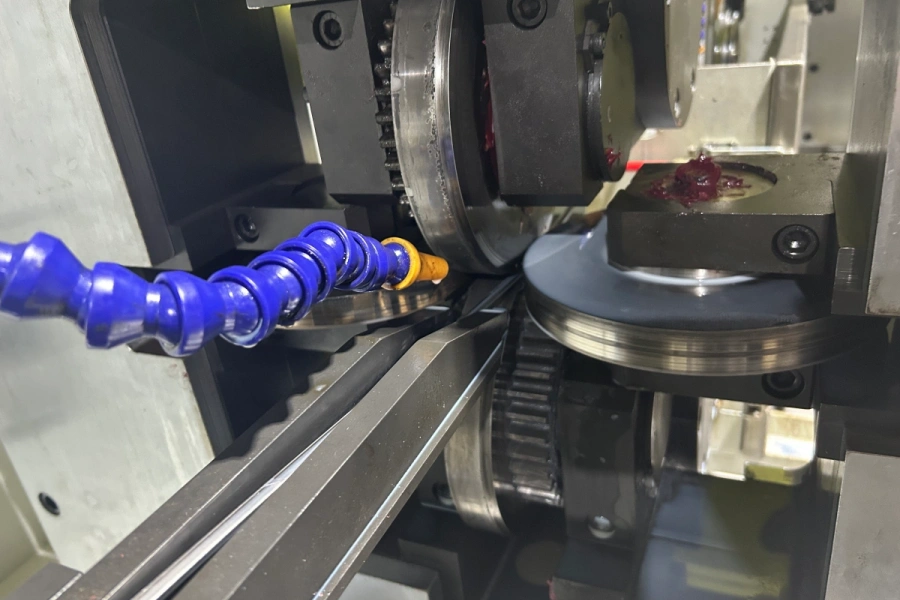

Conception à plusieurs rouleaux entraînés : Nos systèmes à 4 rouleaux appliquent une pression uniforme sur toute la circonférence du fil, ce qui réduit les gradients de contrainte interne et élimine l’ovalisation. Un alignement précis des rouleaux est essentiel : un désalignement de seulement 0,01 mm peut générer des contraintes résiduelles, entraînant un retour élastique ou des fissures en aval du processus.
Contrôle et tolérances de précision : La constance du diamètre du fil est obtenue grâce à des rouleaux usinés avec précision, des entraînements à retour de mesure et des mécanismes de réglage fin. Des opérateurs expérimentés peuvent atteindre une tolérance de diamètre de ±0,002 mm pour les alliages critiques.
Matériaux de rouleaux trempés : Les rouleaux sont fabriqués en acier à outils revêtu de carbure de tungstène, résistant à l’usure causée par les fils à haute résistance et abrasifs. Pour les matériaux corrosifs ou sensibles à la chaleur, des revêtements tels que le nitrure de chrome (CrN) sont appliqués.
Entraxe et profil de rouleaux ajustables : Chaque laminoir permet des micro-réglages de l’écartement et de l’alignement des rouleaux, adaptables aux taux de durcissement structural spécifiques de chaque matériau.
Système de refroidissement intégré : Pour les fils à haute résistance ou sensibles à la chaleur, un refroidissement par air ou par eau est utilisé pour maîtriser la dilatation thermique et éviter les défauts de recuit.

Fort de 30 ans d’expérience dans le secteur, je confirme qu’un système de refroidissement bien réglé permet souvent de passer d’un taux de rebut de 1 % à moins de 0,1 % sur les fils en acier inoxydable.

Efficacité énergétique : La conception équilibre la charge moteur, le couple et la friction des rouleaux, réduisant la consommation d’énergie sans compromettre la qualité du fil.

Spécifications techniques

Paramètre	Spécification	Remarques d’ingénierie de procédé
Configuration des rouleaux	4 rouleaux ou multi-rouleaux entraînés	Multi-rouleaux recommandé pour les alliages à haute résistance
Plage de diamètre du fil	0,5 mm – 25 mm (personnalisable)	Tolérances serrées atteignables avec un réglage précis des rouleaux
Matériau des rouleaux	Acier trempé / Acier allié / Revêtement carbure de tungstène	Revêtement adapté selon l’abrasivité et la sensibilité thermique du fil
Vitesse de laminage maximale	Jusqu’à 100 m/min	La vitesse doit être adaptée au type de matériau pour éviter les micro-fissures
Type d’entraînement	Moteur électrique / Entraînement par engrenages	Retour de mesure en boucle fermée pour un contrôle précis de la vitesse des rouleaux
Capacité de production	1 – 5 tonnes/heure	Selon le diamètre du fil, le matériau et la finition de surface souhaitée
Dimensions de la machine	L : 2000–4000 mm × l : 1000–2000 mm × H : 1500–2500 mm	Inclut l’espace opérateur et l’accès de maintenance
Poids de la machine	2000–6000 kg	Selon la configuration et la taille des rouleaux
Système de refroidissement	Air/eau en option	Indispensable pour le titane, le nickel ou les aciers à haute résistance

Conseil expert : Pour l’acier inoxydable ou le titane, une réduction progressive et lente par passe est essentielle ; un formage trop agressif entraîne un durcissement structural ou des fissures.

Matériaux adaptés

Nos laminoirs Turks Head sont éprouvés pour une large gamme de métaux :

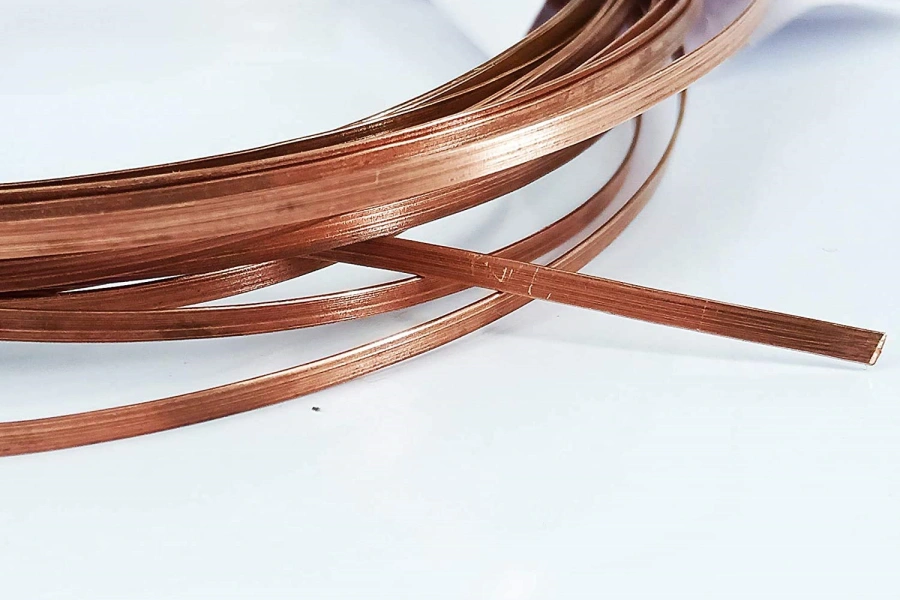

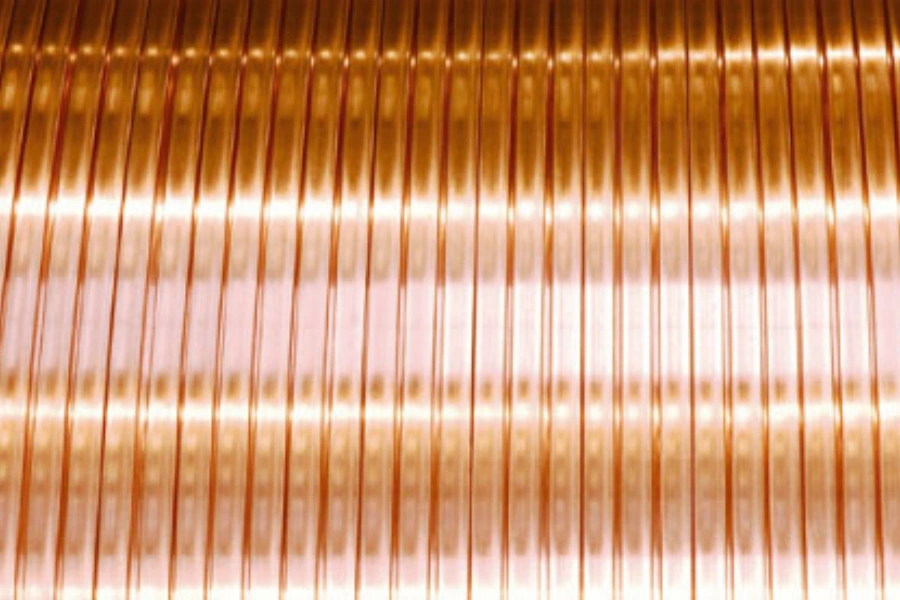

Cuivre et alliages de cuivre : Cuivre sans oxygène, laiton, bronze — largement utilisés dans les conducteurs électriques.
Aluminium et alliages d’aluminium : Fils structurels légers à haute conductivité électrique.

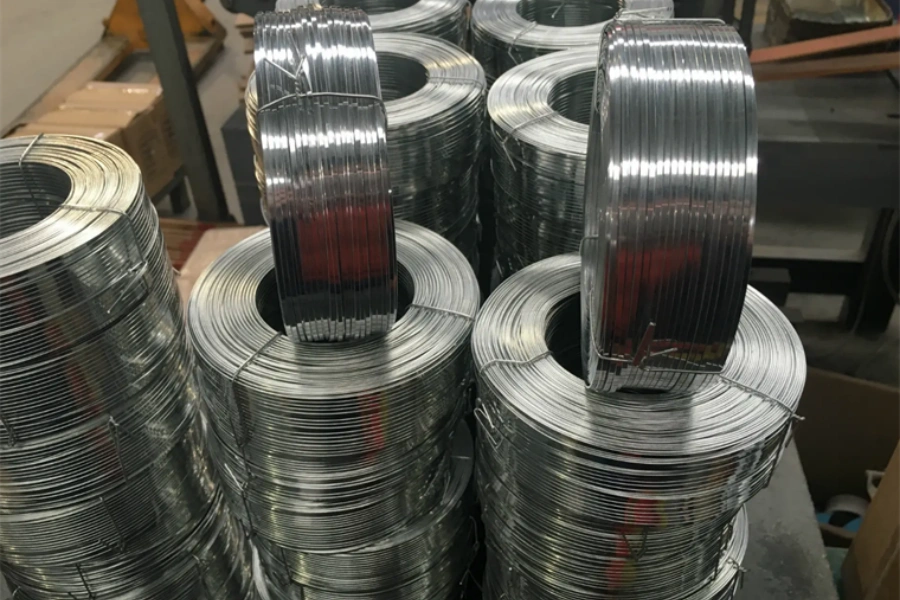

Acier et acier inoxydable : Acier carbone, acier allié, acier ressort — nécessite un alignement précis des rouleaux pour éviter les défauts de durcissement structural.
Nickel et alliages de nickel : Monel, Inconel — extrêmement sensibles aux fissures de surface ; réduction progressive multi-rouleaux recommandée.
Titane et alliages de titane : Nécessite un contrôle thermique rigoureux pour prévenir le durcissement structural.
Alliages spéciaux : Fils à haute résistance, résistants à la corrosion ou à la chaleur.

Aperçu procédé : Pour les alliages hautes performances, la séquence des passes de laminage, la réduction par passe et le refroidissement sont aussi importants que la machine elle-même.

Applications des laminoirs Turks Head

Fils et câbles électriques : Conducteurs de puissance, fils fins pour l’électronique.
Fabrication de fils industriels : Ressorts, câbles d’acier, fils de renforcement.
Aéronautique et automobile : Fils de précision à haute résistance pour composants structurels.
Formage de fils spéciaux : Alliages médicaux, chimiques et résistants à la corrosion.
Production de câbles métalliques : Renforcement pour composites, caoutchouc et câbles spéciaux.

Avantages

Haute constance : Maintien des diamètres de fils dans une tolérance de ±0,002 mm.
Polyvalence : Prise en charge de multiples diamètres, matériaux et alliages sans reconfiguration.
Durabilité : Cadre renforcé et rouleaux de haute qualité garantissant une durée de service de plusieurs décennies avec une maintenance courante.
Maîtrise du procédé : Réglage ajustable de l’entraxe des rouleaux, du refroidissement et de la vitesse pour un contrôle fin des propriétés du matériau.
Support global : Installation sur site, formation aux procédés et support technique continu.

Accessoires et équipements optionnels

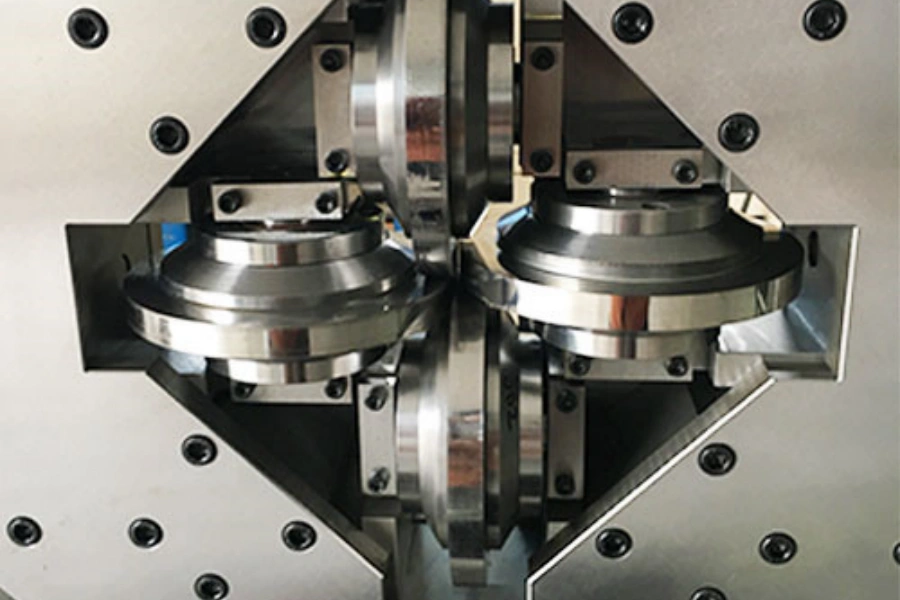

Cassettes de laminage pour changement rapide de rouleaux
Redresseurs de fils pour précision dimensionnelle post-laminage
Unités de recuit ou de revêtement pour améliorer la finition de surface
Systèmes de refroidissement par air ou par eau pour fils sensibles à la température

Notes d’ingénierie technique (section destinée aux experts techniques)

Stratégie de réduction par passe : Pour les aciers inoxydables à haute résistance ou les alliages de nickel, la réduction totale par passe ne doit pas dépasser 10–15 % pour éviter les fissures.
Alignement des rouleaux : Un désalignement de seulement 0,01 mm peut entraîner une ovalisation ou des contraintes internes ; un étalonnage régulier est indispensable.
Intégration du refroidissement : Pour le titane ou le nickel, un refroidissement contrôlé prévient les dommages microstructuraux.
Maintenance : Remplacement des rouleaux recommandé toutes les 500–1000 heures de fonctionnement selon l’abrasivité du matériau ; la lubrification est essentielle pour prévenir l’usure et la surchauffe.

Common Questions

Foire aux questions (FAQ) – Aperçus techniques

Quels diamètres et réductions de fils un laminoir Turks Head peut-il traiter en toute sécurité ?

Nos laminoirs traitent des fils de 5 mm à 25 mm de diamètre, selon la configuration des rouleaux et le matériau. Pour les alliages à haute résistance tels que l’acier inoxydable ou le titane, nous recommandons une réduction progressive multi-passes de 10–15 % par passe, afin d’éviter le durcissement structural, les micro-fissures et l’accumulation de contraintes résiduelles. L’alignement des rouleaux doit être précis à ±0,01 mm, sinon une ovalisation ou un retour élastique apparaîtra en aval du processus.

Quels sont les matériaux les plus adaptés et comment le choix du matériau influence la configuration ?

Les laminoirs Turks Head prennent en charge une large gamme de métaux : cuivre, aluminium, acier carbone, acier inoxydable, alliages de nickel, titane et alliages spéciaux à haute résistance. La dureté, la ductilité et la sensibilité thermique du matériau déterminent le choix des rouleaux, le réglage de l’entraxe et la stratégie de refroidissement. Par exemple, le titane nécessite des rouleaux refroidis par eau et une vitesse d’avance lente pour éviter le durcissement structural et les problèmes de dilatation thermique.

Quelle est la précision de la machine et qu’est-ce qui garantit les tolérances serrées ?

La précision résulte de la combinaison de la conception multi-rouleaux entraînés, de rouleaux usinés avec précision et de systèmes d’entraînement à retour de mesure. Des opérateurs expérimentés peuvent atteindre une tolérance de diamètre de fil de ±0,002 mm. Les facteurs clés incluent l’alignement des rouleaux, la réduction par passe et la gestion thermique, notamment lors du laminage d’alliages à faible conductivité thermique comme le nickel ou le titane.

Quelles sont les exigences critiques de maintenance et d’étalonnage ?

La maintenance courante inclut l’inspection des surfaces des rouleaux, la lubrification des paliers, la vérification de l’alignement et le remplacement des rouleaux usés. Des rouleaux usés augmentent la rugosité de surface et peuvent provoquer une ovalisation ou des contraintes résiduelles. L’étalonnage doit être réalisé toutes les 500–1000 heures de fonctionnement, et plus fréquemment lors du traitement de matériaux abrasifs ou à haute résistance. Les systèmes de refroidissement et les mécanismes d’avance nécessitent également des contrôles périodiques pour garantir une qualité de fil uniforme.

La machine peut-elle traiter plusieurs tailles ou matériaux de fils sur une même ligne de production ?

Des rouleaux ajustables hydrauliques ou motorisés permettent un changement rapide entre différents diamètres ou alliages. En revanche, le passage d’un fil de cuivre tendre à un acier ou un alliage de nickel à haute résistance nécessite une réévaluation du matériau des rouleaux, de l’entraxe et du calendrier de passes, afin de conserver la précision dimensionnelle et d’éviter les contraintes matériaux. Les configurations multi-rouleaux sont idéales pour cette flexibilité, car la déformation progressive réduit l’accumulation de contraintes résiduelles.

Comment le laminoir Turks Head améliore-t-il à la fois la qualité du fil et l’efficacité de production ?

En appliquant une pression uniforme sur l’ensemble des rouleaux, la machine réduit les gradients de contrainte interne et minimise les défauts de surface. Associé à un réglage précis de l’entraxe des rouleaux, une régulation de vitesse à retour de mesure et un refroidissement optionnel, ce procédé maximise le rendement, réduit les rebuts et prévient les micro-fissures. D’après notre expérience, une maîtrise optimisée du procédé peut augmenter l’efficacité de production de 15 à 25 % tout en réduisant le taux de défauts à moins de 0,1 % pour les alliages à haute résistance.
