Ligne de production d’écrans à fil en forme de coin

Ligne de production complète d’écrans à fil en forme de coin, conçue pour fabriquer des écrans de filtration haute précision à fentes continues, largement utilisés dans le traitement des eaux, le secteur pétrolier et gazier, l’exploitation minière ainsi que les procédés de séparation industrielle.

Présentation générale de la ligne de production d’écrans à fil en forme de coin

Cette ligne de production est destinée à la fabrication de produits de filtration à fil profilé, dotés d’une géométrie de fente précise et d’une grande résistance mécanique. Le processus de fabrication consiste à former des fils profilés en forme de coin puis à les souder sur des tiges de support afin de réaliser des ouvertures de fente continues.

Les produits à fil en forme de coin reconnus à l’échelle du secteur se distinguent par leur précision, leur durabilité et leur faible tendance au colmatage, des caractéristiques indispensables pour les environnements de filtration exigeants.

Sky Bluer Environmental Technology Co., Ltd. propose des solutions personnalisées de ligne de production pour fil en forme de coin, intégrant les étapes de formage, soudure, alignement et finition au sein d’un système stable et performant.

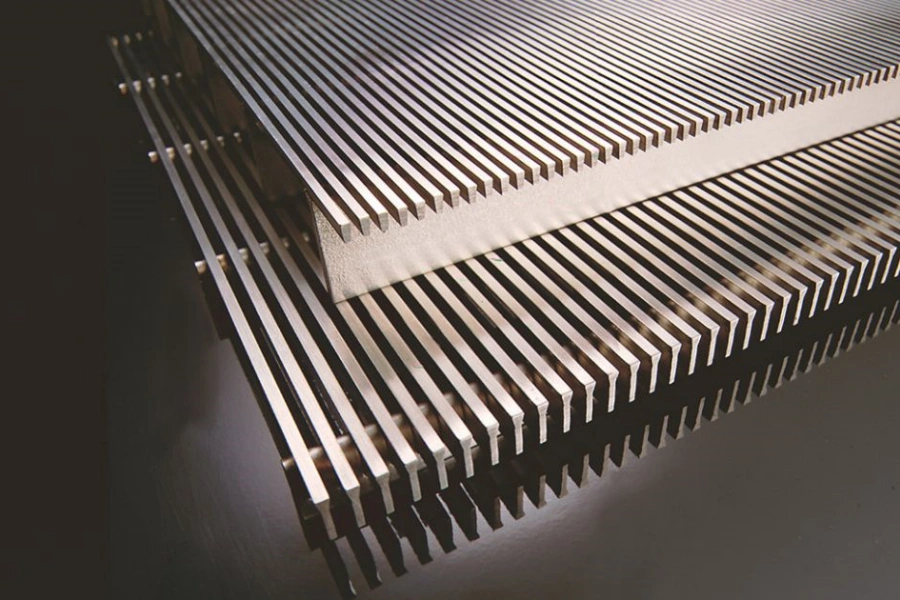

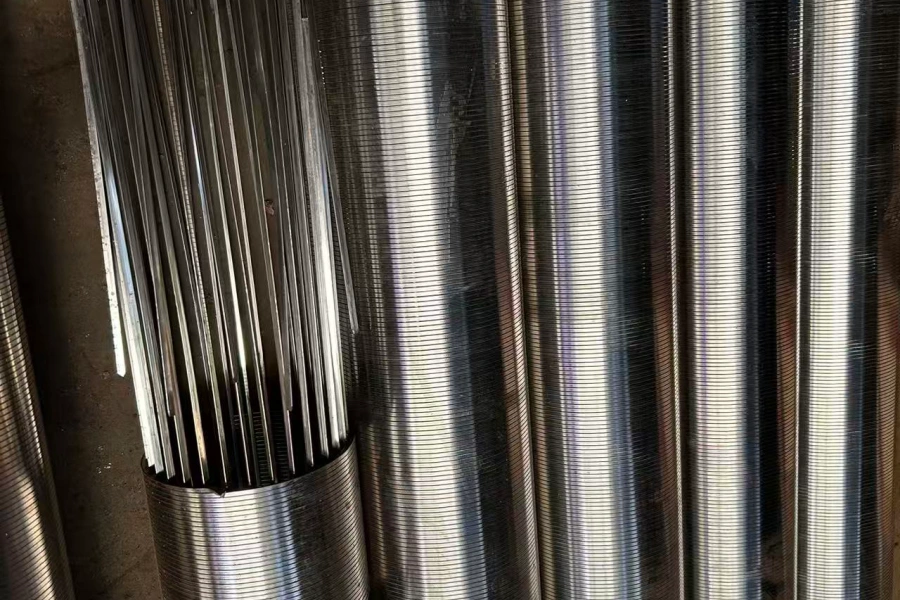

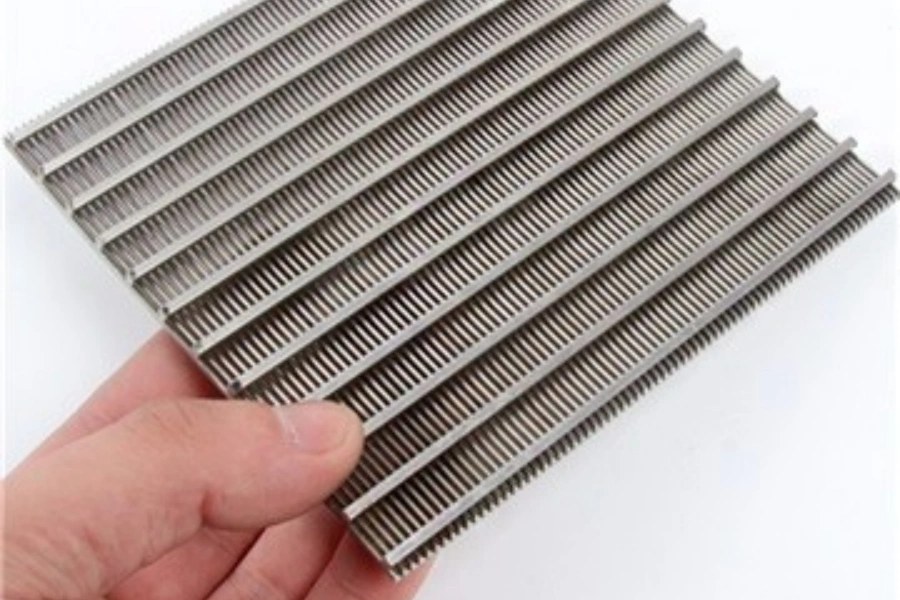

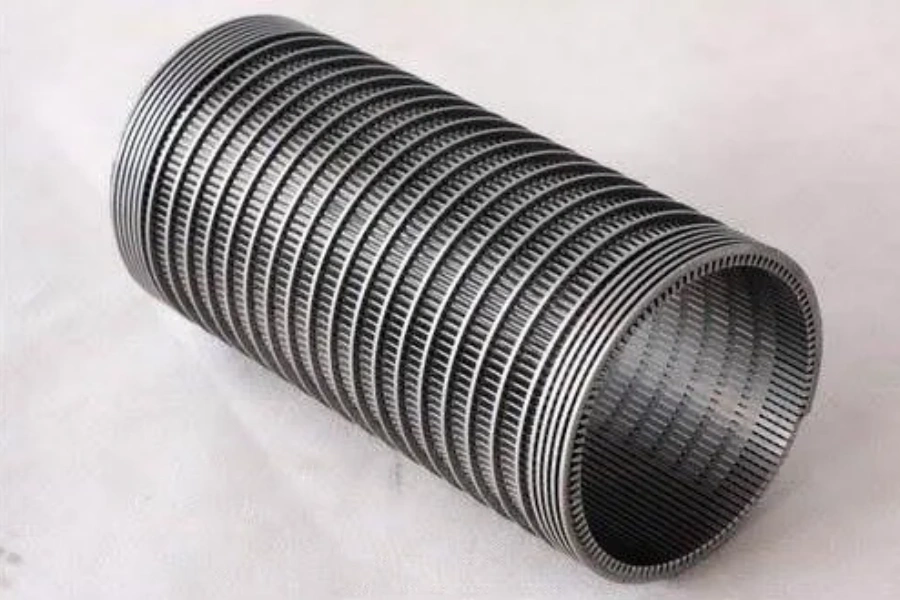

Qu’est-ce qu’un écran à fil en forme de coin ?

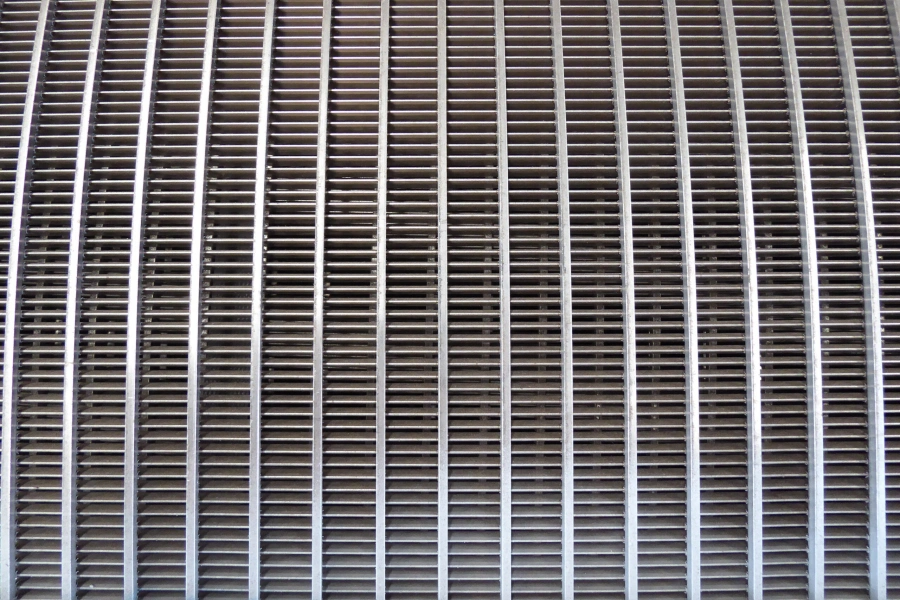

Un écran à fil en forme de coin est fabriqué par soudure de fils profilés en V sur des tiges de support, formant une structure rigide à fentes continues.

Cette structure offre les avantages suivants :

Maîtrise précise et uniforme des fentes
Haute résistance mécanique
Excellente résistance au colmatage
Longue durée de service dans des conditions difficiles

Ces structures sont très répandues au sein des systèmes de filtration industrielle nécessitant une performance de séparation constante.

Processus de fabrication des écrans à fil en forme de coin

Le procédé de fabrication comporte généralement les étapes suivantes :

Laminage du fil rond pour obtenir un profil en forme de coin
Alimentation et positionnement des tiges de support
Soudure par résistance
Alignement et redressage
Coupe aux dimensions requises
Finition de surface et réception des produits

Ce procédé garantit un formage précis des fils profilés et une soudure solide, préservant la constance des ouvertures de fente et l’intégrité structurelle des écrans.

Composants principaux de la ligne de production d’écrans à fil en forme de coin en acier inoxydable

Système de laminoir pour fil profilé

Cylindres de laminage de précision
- Machine d’étirage de fil
- Laminoirs Turkshead
Géométrie du profil modulable
Formage continu stable
Adapté à l’acier inoxydable et aux alliages

Système d’alimentation des tiges de support

Mécanisme d’alimentation automatisé
Maîtrise stable de l’écartement et de l’alignement
Compatible avec différents diamètres de tiges
Fonctionnement en continu

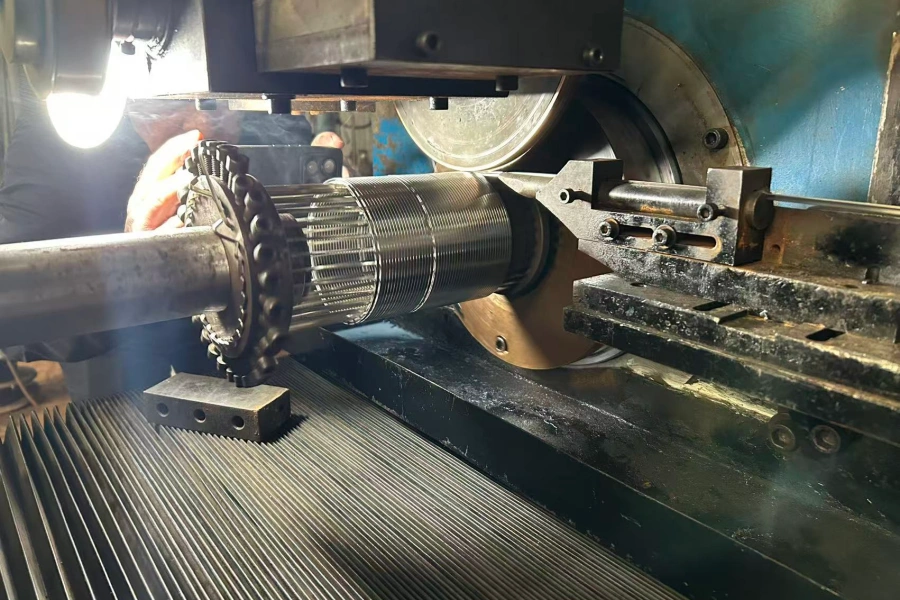

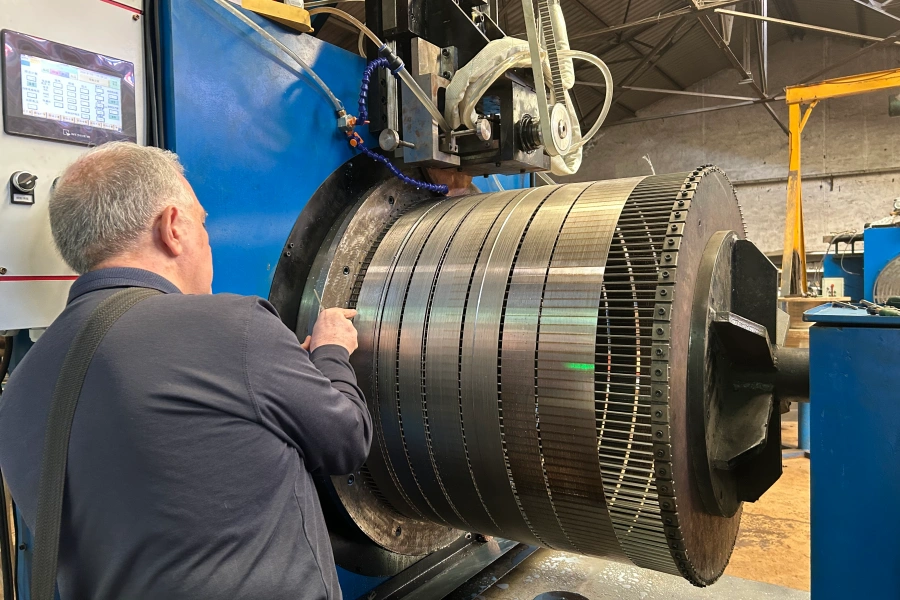

Système de soudure par résistance

Contrôle de soudure haute précision
Joints de soudure stables et homogènes
Paramètres ajustables selon les matériaux utilisés
Garantit l’intégrité structurelle des écrans à fil en forme de coin

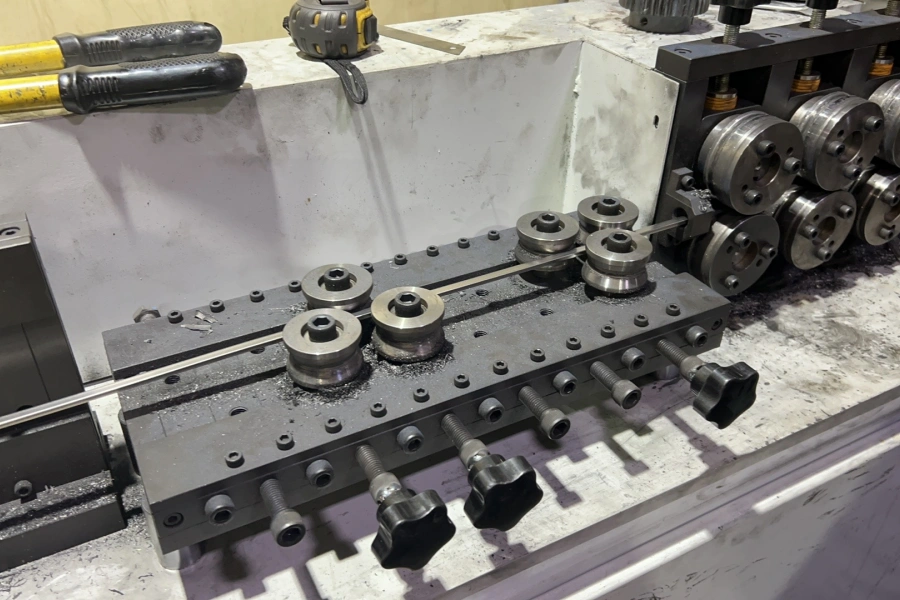

Unité d’alignement et de redressage

Système d’alignement à plusieurs rouleaux
Configuration modulable pour différentes références
Améliore la rectitude et la précision dimensionnelle

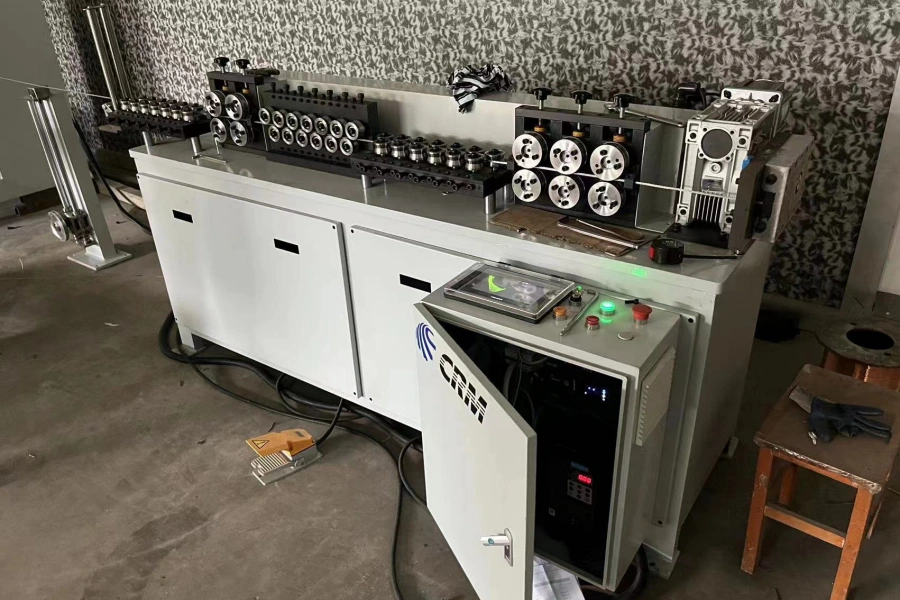

Système de coupe et de réception

Coupe automatique ou semi-automatique
Contrôle précis de la longueur
Gestion efficace des matériaux
Adapté à la production continue

Unité de contrôle qualité et traitement de surface

Système d’inspection automatisé des défauts de surface
Suivi de la précision dimensionnelle et du profil
Options de finition : polissage, ébavurage, passivation
Assure une qualité produit constante conforme aux normes du secteur

Caractéristiques principales de la ligne de production d’écrans métalliques à fil en forme de coin

Conçue pour la production industrielle continue
Capacité de formage et de soudure haute précision
Performances de fabrication stables et reproductibles
Configuration modulable pour différentes spécifications
Compatible avec les nuances d’acier inoxydable 304, 316 et autres
Ingénierie sur mesure selon les besoins applicatifs

Spécifications et capacités de laminage des fils en forme de coin en acier inoxydable

Sky Bluer Environmental Technology Co., Ltd. intègre la technologie de laminoir au processus de production, permettant de transformer du fil rond en fil profilé en forme de coin avec une géométrie constante et une grande précision.

Dimensions courantes du fil en forme de coin en acier inoxydable

Largeur du fil profilé : 1,0 mm – 5,0 mm
Hauteur du fil profilé : 1,5 mm – 10,0 mm
Ouverture de fente : 0,02 mm – 3,0 mm
Diamètre des tiges de support : 2,0 mm – 10,0 mm
Diamètre de l’écran : sur mesure
Longueur de l’écran : sur mesure

Tolérances techniques

Tolérance du fil profilé : ±0,02 mm à ±0,05 mm
Tolérance d’ouverture de fente : ±0,02 mm à ±0,1 mm
Rectitude : respect des normes industrielles
Précision de soudure : très bonne reproductibilité

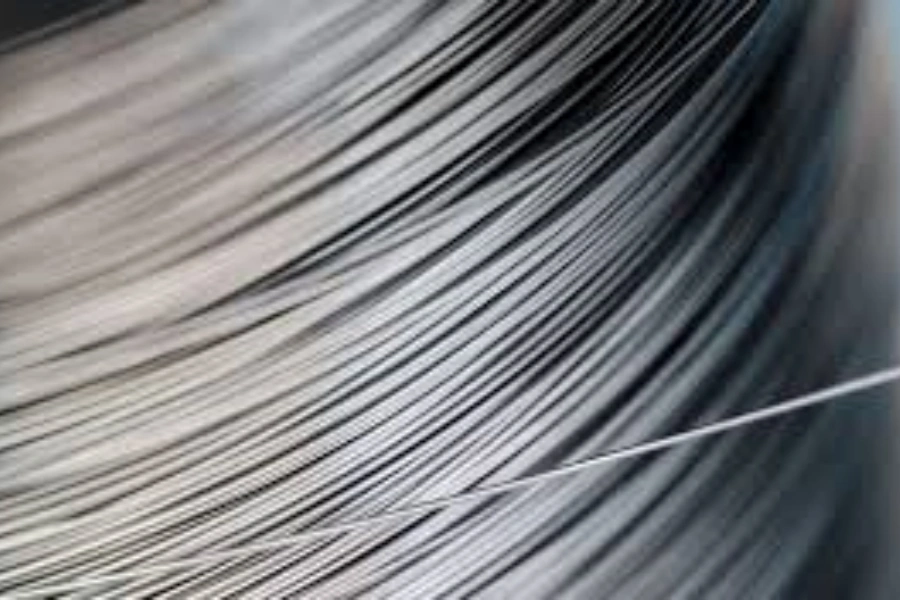

Procédé de laminage du fil rond en fil en forme de coin

Nos laminoirs permettent de former du fil en forme de coin à partir de fil rond par laminage à froid maîtrisé.

Caractéristiques de la machine de laminage

Désignation	Spécification
Matière première	Acier inoxydable (304 / 316 / autres nuances)
Mode de formage du fil profilé	Laminage / emboutissage
Type de soudure	Soudure par résistance
Plage de fentes	0,02 mm – 3,0 mm
Mode de production	Continue / sur mesure
Configuration de la ligne	Modulaire / clé en main
Système de commande	Commande automatisée par automate programmable (API)
Mode de fonctionnement	Semi-automatique / entièrement automatique

Domaines d’application des écrans à fil en forme de coin

Les écrans à fil en forme de coin sont largement employés dans les secteurs suivants :

Systèmes de traitement des eaux
Filtration pétrolière et gazière
Exploitation minière et traitement des minéraux
Industrie agroalimentaire et des boissons
Industrie chimique et pétrochimique
Séparation solide-liquide industrielle

Leur structure anti-colmatage et leur grande résistance les rendent parfaitement adaptés aux procédés de filtration en continu.

Common Questions

Questions fréquentes

Quels matériaux peuvent être utilisés ?

Des aciers inoxydables tels que les nuances 304, 316 ainsi que d’autres alliages, selon les exigences de l’application.

Quelles tailles de fentes sont disponibles ?

Généralement de 0,02 mm à 3,0 mm, personnalisables selon les besoins de filtration.

La ligne de production peut-elle être adaptée sur mesure

Oui, Sky Bluer Environmental Technology Co., Ltd. propose des solutions entièrement personnalisées.

Quels sont les avantages du formage par laminage ?

Il offre une meilleure stabilité dimensionnelle, une qualité de surface supérieure et une géométrie de profil parfaitement constante.

Ce matériel convient-il à une production industrielle ?

Oui, la ligne est conçue pour une fabrication industrielle à grande échelle stable et continue.

Quelle est la durée de vie de la ligne de production ?

Conçue avec des composants haut de gamme et une ingénierie de précision, la ligne bénéficie d’une longue durée d’exploitation avec un entretien adapté ; sa durée de vie dépasse généralement 10 ans dans des conditions d’utilisation industrielle classiques.

Pour choisir Sky Bluer Environmental Technology Co., Ltd.

Sky Bluer Environmental Technology Co., Ltd. est spécialisée dans les solutions intégrées de transformation de fil et de production par laminage.

Conception technique complète des lignes de production
Intégration des technologies de formage, soudure et laminage
Solutions adaptées aux différents secteurs d’activité
Performances stables pour un fonctionnement à long terme
Assistance technique depuis la conception jusqu’à la mise en service

Solutions associées

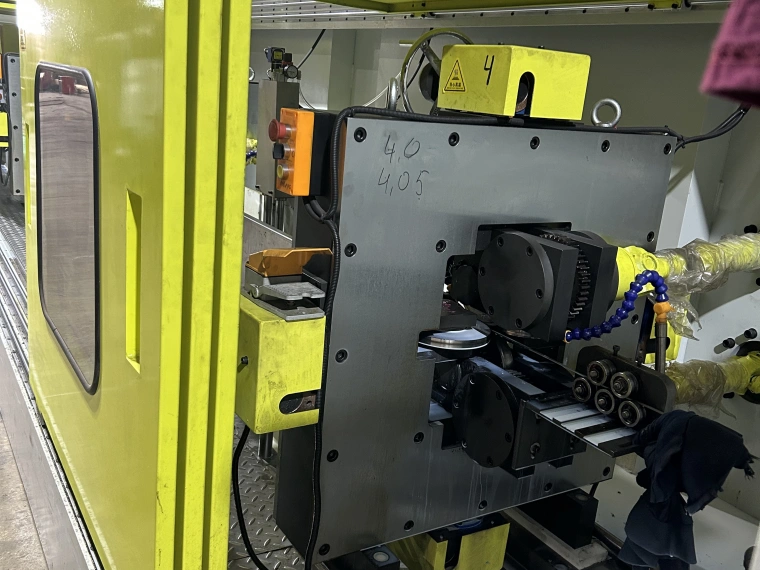

Ligne de production de fil plat : systèmes complets pour la fabrication continue de fils plats de précision, compatibles avec l’acier inoxydable, le cuivre et les alliages, dimensions modulables et excellente qualité de surface.

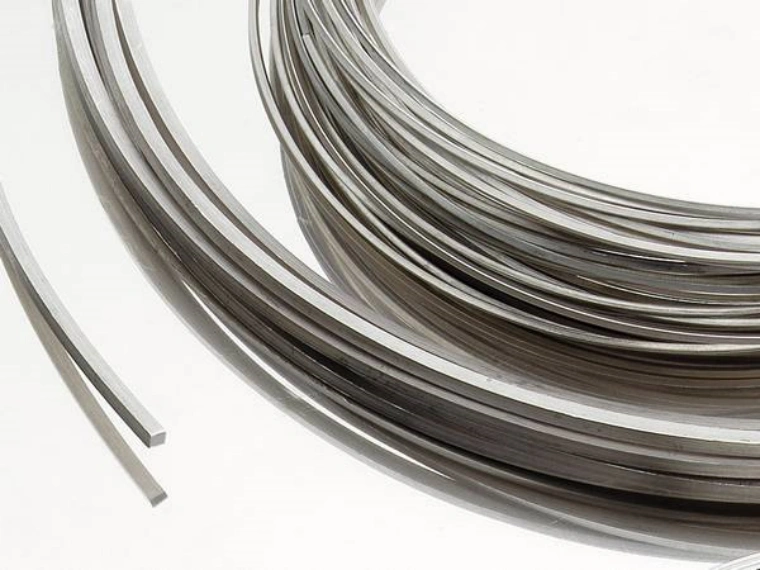

Ligne de production de fil profilé : équipements avancés destinés à la fabrication de fils ronds, carrés, rectangulaires et de profils spécifiques, à géométrie constante et propriétés mécaniques optimales.
