Introduction
Dans la fabrication de fil plat en acier à ressort haute précision, obtenir des dimensions stables et des propriétés mécaniques fiables ne repose pas uniquement sur le choix d’un laminoir puissant. La conception du taux de réduction et du programme de passes joue un rôle déterminant sur la maîtrise de la déformation du matériau, du durcissement par écrouissage, de la répartition des contraintes résiduelles et des performances en fatigue du produit fini.
Sur les aciers à ressort à haute teneur en carbone et alliés, une réduction trop importante sur une seule passe peut entraîner des fissurations des arrêtes, une déformation hétérogène et un durcissement excessif. À l’inverse, une réduction insuffisante abaisse le rendement et impose un plus grand nombre d’étapes de laminage.
Un programme de passes bien dimensionné permet aux fabricants de trouver l’équilibre idéal entre productivité, précision dimensionnelle et qualités élastiques du ressort.
Sky Bluer Environmental Technology Co., Ltd. (CRM) élabore des solutions de laminage de précision basées sur une technologie avancée de maîtrise des déformations, afin d’aider les fabricants de ressorts à produire du fil plat et des fils profilés de haute qualité avec des tolérances constantes.
Pourquoi la conception du taux de réduction est essentielle dans le laminage des aciers à ressort
Le taux de réduction correspond au pourcentage de diminution de la section transversale sur chaque passe de laminage.
Formule de calcul
| Paramètre | Formule |
|---|---|
| Taux de réduction | (A₀ – A₁) / A₀ × 100 % |
| A₀ | Section transversale initiale |
| A₁ | Section transversale après laminage |
Pendant le laminage à froid, l’acier subit une déformation plastique. Contrairement aux matériaux à faible teneur en carbone, les aciers à ressort haute résistance possèdent une ductilité plus faible, ce qui complexifie la maîtrise des déformations.
Principales nuances d’acier à ressort et usages
| Nuance | Teneur en carbone | Applications courantes |
|---|---|---|
| SAE1070 | ~0,70 % C | Ressorts plats, agrafes |
| SAE1075 | ~0,75 % C | Ressorts haute résistance |
| SAE1095 | ~0,95 % C | Composants élastiques de précision |
| 60Si2Mn | Acier à ressort silicium-manganèse | Ressorts automobiles |
| SUP10 | Acier à ressort silicium-chrome | Ressorts de soupape |
Ces matériaux nécessitent une réduction par passe rigoureusement maîtrisée pour éviter une accumulation excessive d’écrouissage.
Relation entre taux de réduction et durcissement par écrouissage
Le laminage à froid augmente la résistance du métal par écrouissage. Plus la déformation est importante, plus la densité de dislocations augmente au sein de la structure cristalline de l’acier.
| Conditions de réduction | Comportement du matériau | Risques de production |
|---|---|---|
| Faible réduction par passe | Déformation stable | Plus de passes nécessaires |
| Réduction modérée | Équilibre rendement / qualité | Condition préconisée |
| Réduction excessive | Durcissement rapide | Risque de fissures et instabilité dimensionnelle |
La production de fil pour ressorts ne vise pas une réduction maximale, mais une déformation contrôlée. Un programme de passes adapté préserve une ductilité suffisante pour les étapes suivantes tout en atteignant progressivement les dimensions finales requises.
Conception typique du programme de passes pour fil plat en acier à ressort
Un procédé de laminage professionnel repose sur une déformation multi-passes.
Exemple de production : fil rond d’entrée 8 mm → fil plat fini 4 mm × 1,5 mm
Stratégie de laminage générale
| Passe | Évolution épaisseur / largeur | Objectif de réduction |
|---|---|---|
| Passe initiale | Rond → profil ovale | Instaurer une déformation stable |
| Passes intermédiaires | Augmentation de la largeur, diminution de l’épaisseur | Maîtriser l’écoulement du métal |
| Passe de finition | Atteinte des dimensions finales | Améliorer les tolérances et l’état de surface |
Répartition recommandée des taux de réduction par étape
| Étage de laminage | Taux de réduction conseillé |
|---|---|
| Passe de dégrossissage | 15–25 % |
| Passes intermédiaires | 10–20 % |
| Passes de finition | 5–10 % |
Les passes finales requièrent systématiquement des réductions plus faibles, car la précision dimensionnelle et la finition de surface deviennent les priorités.
Impact du programme de passes sur la qualité des arrêtes
La qualité des arrêtes est un critère majeur pour le fil plat en acier à ressort de précision. Une conception erronée des taux de réduction peut entraîner :
- Fissurations des arrêtes
- Rayon de courbure des arrêtes irrégulier
- Repli du métal
- Défauts de surface
Pendant le laminage du fil plat, l’écoulement du métal n’est pas uniforme : la partie centrale et les bords subissent des résistances à la déformation différentes. C’est pourquoi les systèmes de laminage avancés intègrent :
- Des profils de gorge de rouleaux optimisés
- Une répartition maîtrisée des taux de réduction
- Un réglage précis de l’entrefer des rouleaux
- Un suivi dimensionnel en ligne
Les laminoirs de précision CRM sont conçus pour conserver des conditions de déformation stables sur l’ensemble du cycle de laminage.
Optimisation du taux de réduction selon les applications d’aciers à ressort
Chaque secteur d’usage impose une stratégie de déformation adaptée.
Ressorts de soupape automobiles
Les matériaux pour ressorts de soupape doivent satisfaire ces critères :
- Haute résistance à la traction
- Excellente tenue à la fatigue
- Précision dimensionnelle stable
| Paramètre | Exigence |
|---|---|
| Matériau | Acier à ressort silicium-chrome |
| Type de laminage | Laminage à froid multi-passes |
| Précision dimensionnelle | ±0,01 mm ou mieux |
| État de surface | Ra ≤ 0,8 μm |
Un programme de passes contrôlé permet de minimiser les contraintes résiduelles et d’allonger la durée de vie en fatigue.
Ressorts industriels de précision
Pour les ressorts industriels et composants mécaniques, les points clés sont :
- Épaisseur constante sur toute la bobine
- Dureté maîtrisée
- Élasticité stable
Le procédé de laminage doit trouver un équilibre entre rendement, tolérances dimensionnelles et propriétés mécaniques.
Conséquences d’une réduction excessive sur les performances du ressort
Une mauvaise conception du taux de réduction dégrade les caractéristiques finales du ressort, principalement via trois phénomènes.
Augmentation des contraintes résiduelles
Une déformation importante sur une unique passe crée une répartition hétérogène des contraintes. Les conséquences :
- Variations dimensionnelles après coupe du fil
- Instabilité pendant le traitement thermique
- Baisse des performances en fatigue
Durcissement excessif
Un écrouissage trop marqué augmente la dureté mais réduit la ductilité du métal. Le matériau devient alors :
- Difficile à mettre en forme
- Sensible aux fissures
- Instable lors des traitements ultérieurs
Dégradation de l’intégrité de surface
Des taux de réduction élevés endommagent la surface, particulièrement sur les aciers à haute teneur en carbone. Les défauts de surface deviennent des points d’amorçage des fissures de fatigue.

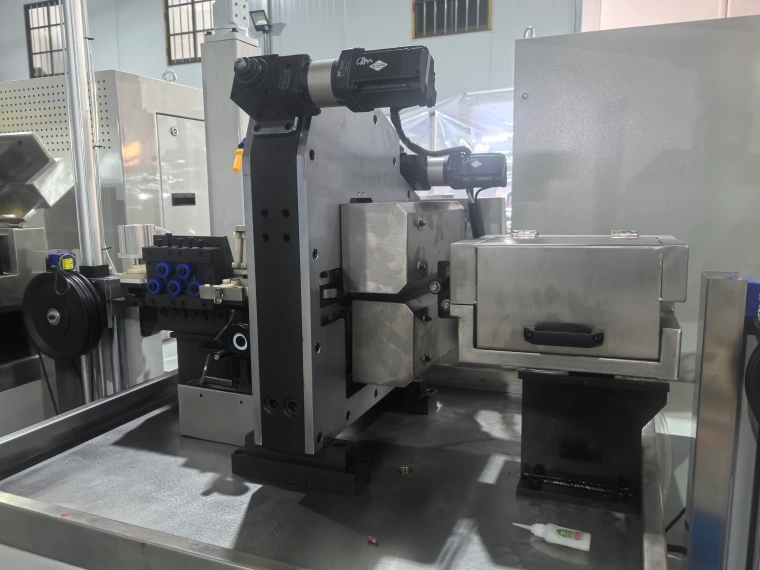

Optimisation des programmes de passes sur les laminoirs de précision modernes
La production contemporaine d’aciers à ressort repose sur un contrôle procédé rigoureux. Une ligne de laminage de précision complète regroupe ces composants clés :
| Composant du système | Fonction |
|---|---|
| Laminoir de précision | Réalisation des déformations maîtrisées |
| Cassette de laminage | Positionnement précis des rouleaux |
| Réglage servo des rouleaux | Contrôle automatique de l’entrefer |
| Système de mesure laser | Inspection dimensionnelle en ligne |
| Système de commande PLC | Optimisation automatique du procédé |
| Contrôle de tension automatique | Alimentation stable du fil |
Grâce au pilotage en boucle fermée, les industriels conservent des taux de réduction constants sur des productions continues longues.
Lien entre taux de réduction et choix du laminoir
Le programme de passes définit directement la configuration de l’équipement. Pour les aciers à ressort haute résistance, les paramètres à prendre en compte sont :
- Nombre de caisses de laminage
- Diamètre des rouleaux
- Force de laminage maximale
- Dureté du matériau brut
- Tolérances dimensionnelles finales requises
Selon les applications, on utilise :
- Laminoirs à deux rouleaux
- Systèmes Turks Head à quatre rouleaux
- Lignes de laminage multi-caisses de précision
Sur les fils trempés à l’huile et autres matériaux très résistants, la réduction par passe doit être parfaitement calibrée pour limiter l’écrouissage et les risques de fissures. Le choix d’une configuration de laminoir adaptée est donc indispensable à une production stable.
Optimisation du taux de réduction et cycle complet de fabrication du fil plat en acier à ressort
La conception du taux de réduction n’est qu’une étape du processus global de fabrication. Le choix du matériau, l’équipement de laminage, le contrôle de surface et les contrôles finaux doivent fonctionner de concert.
Produire du fil plat en acier à haute teneur en carbone de qualité demande à la fois des équipements de laminage adaptés et un programme de passes optimisé. Les taux de réduction de chaque passe influencent directement le comportement de déformation du métal, la qualité des arrêtes et la précision dimensionnelle finale.
Foire aux questions (FAQ)
- Quel taux de réduction est recommandé pour le laminage du fil plat en acier à ressort ? Le taux dépend de la nuance, du diamètre d’entrée et des dimensions finales. En règle générale, les aciers à haute teneur en carbone nécessitent une déformation multi-passes maîtrisée, avec 10–25 % de réduction par passe selon les conditions de laminage.
- Pourquoi ne pas appliquer une forte réduction sur une seule passe aux aciers à ressort ? Les aciers à ressort haute carbone disposent d’une faible ductilité lors de la déformation à froid. Une réduction excessive génère un écrouissage important, des contraintes résiduelles et un risque de fissures, qui dégradent les performances en fatigue finales.
- Comment le programme de passes influence la durée de vie en fatigue du ressort ? Un programme de passes bien conçu assure une déformation homogène et limite les contraintes résiduelles. Une déformation stable améliore la qualité de surface et réduit les zones susceptibles d’amorcer des fissures de fatigue.
- Combien de passes de laminage sont nécessaires pour produire du fil plat en acier à ressort ? Le nombre de passes dépend du diamètre initial, des dimensions finales et des tolérances exigées. La fabrication de fil de ressort de précision privilégie plusieurs passes modérées plutôt qu’une seule passe à forte réduction.
- Peut-on utiliser le même programme de passes pour toutes les nuances d’aciers à ressort ? Non. Les nuances SAE1095, 60Si2Mn, SUP10 et autres aciers à ressort ont des caractéristiques de déformation distinctes ; chaque nuance requiert des paramètres de laminage optimisés sur mesure.
- Quel équipement convient au laminage de fil plat en acier à ressort de précision ? On utilise des laminoirs de précision équipés de réglages micrométriques des rouleaux, systèmes de mesure en ligne et régulation de tension stable. CRM propose des solutions de laminage personnalisées adaptées au matériau et aux caractéristiques du produit fini.
Conclusion
La conception du taux de réduction et l’optimisation du programme de passes sont des technologies fondamentales de la production de fil plat en acier à ressort de précision.
Un laminage performant doit maîtriser simultanément :
- Le volume de déformation par passe
- L’accumulation de l’écrouissage
- La qualité des arrêtes
- La précision dimensionnelle
- La répartition des contraintes résiduelles
Sur les aciers à ressort à haute teneur en carbone et alliés, l’objectif n’est pas simplement d’amincir le matériau, mais de réaliser une déformation parfaitement contrôlée garantissant des qualités élastiques fiables.
Grâce à une technologie de laminage de précision avancée, Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminage sur mesure aux fabricants de ressorts du monde entier, pour la production de fil plat et fils profilés à haute précision.
