Introduction : précision et conformité dans la production moderne de fils plats médicaux
Les fils plats et les fils profilés médicaux sont des composants essentiels des dispositifs médicaux haut de gamme, notamment les stents vasculaires, les fils orthodontiques, les fils-guides chirurgicaux, les implants orthopédiques et les électrodes de stimulateurs cardiaques.
Contrairement aux fils métalliques industriels conventionnels, les fils de qualité médicale exigent des tolérances dimensionnelles extrêmement strictes, un excellent état de surface, des propriétés mécaniques stables et une conformité rigoureuse aux exigences de biocompatibilité. Même de faibles écarts d’épaisseur ou de largeur, ainsi que de petits défauts de surface, peuvent entraîner une défaillance du dispositif et présenter des risques pour la sécurité clinique.
La plupart des fabricants traditionnels de fils se concentrent uniquement sur les étapes intermédiaires de laminage et de tréfilage et ne disposent pas de capacités intégrées pour la purification des matières premières et la fusion sous vide. Cela peut entraîner une composition instable des alliages et une qualité irrégulière des fils finis.
Avec plus de 20 ans d’expérience dans le laminage industriel et plus de 669 partenaires industriels dans le monde, dont SIEMENS, Yaskawa, SKF et OMRON, Sky Bluer propose des solutions complètes clés en main pour la fabrication de fils médicaux, couvrant la fusion sous vide, le forgeage, le tréfilage, le laminage à froid de précision, le recuit sous vide, le traitement de surface et le contrôle intelligent.
Ce guide constitue la page pilier principale de notre groupe thématique consacré à la fabrication des fils médicaux. Il présente de manière systématique les technologies de fabrication de l’ensemble du processus, la configuration des principaux équipements, les normes de contrôle qualité et les solutions de production de très haute précision pour les principaux fils en alliages médicaux.
Cet article se concentre sur les technologies d’ingénierie et les applications des équipements plutôt que sur une simple présentation des matériaux. Il fournit aux fabricants de fils médicaux des informations techniques pratiques leur permettant d’atteindre une production en série de haute précision, à haut rendement et conforme aux exigences applicables.
Processus complet de fabrication des fils plats médicaux de précision
Les principaux fils en alliages médicaux — acier inoxydable, alliages de titane, Nitinol et alliages cobalt-chrome — suivent un processus de fabrication standardisé de haute précision.
Le processus complet comprend l’inspection des matières premières, la fusion et la purification sous vide, le traitement des lingots, la mise en forme du fil, le traitement thermique, le laminage de précision, la finition de surface et l’inspection finale. L’ensemble forme un système de production en boucle fermée soumis à un contrôle qualité strict.
Le processus standard est le suivant :
Inspection et tri des matières premières
→ Fusion sous vide VIM/VAR
→ Homogénéisation et forgeage à chaud des lingots
→ Laminage à chaud pour l’ébauche
→ Tréfilage fin en plusieurs passes
→ Recuit continu sous vide
→ Laminage à froid d’ultra-précision des fils plats et profilés
→ Traitement de surface de précision
→ Contrôle dimensionnel et de surface en ligne
→ Bobinage en environnement sans poussière et emballage hermétique
Inspection et tri des matières premières
La fabrication des fils médicaux commence par une sélection rigoureuse des matières premières.
Les éléments d’impureté tels que le carbone, l’oxygène et le soufre présents dans les matières métalliques peuvent affecter directement la biocompatibilité et la résistance à la fatigue du fil fini.
Nous utilisons des équipements professionnels d’analyse spectrale pour contrôler la composition des matériaux et sélectionner rigoureusement les matières premières répondant aux normes ASTM applicables aux matériaux de qualité médicale.
Les matières premières non conformes sont éliminées afin d’éviter des défauts de qualité lors des étapes de production ultérieures.
- Objectif principal du processus : contrôler la pureté initiale du matériau et éviter les écarts de composition.
- Principale difficulté du contrôle qualité : détection des éléments traces et contrôle de la régularité entre les lots.
- Équipements associés : analyseur spectral des matières premières et duromètre de précision.
Fusion et purification sous vide VIM/VAR
La fusion conventionnelle sous atmosphère ambiante peut entraîner l’absorption d’oxygène, d’azote et d’autres impuretés par les alliages médicaux.
Cela peut réduire leur résistance à la corrosion et augmenter le risque de rupture du fil fini.
Pour les alliages médicaux haut de gamme, une fusion secondaire sous vide est donc essentielle.
Les équipements de fusion sous vide proposés par Sky Bluer comprennent les systèmes VIM, c’est-à-dire la fusion par induction sous vide, et VAR, c’est-à-dire la refusion à l’arc sous vide.
Ces systèmes permettent de réduire efficacement les impuretés gazeuses et les inclusions non métalliques, d’homogénéiser la composition de l’alliage et d’améliorer la compacité du matériau.
- Objectif principal du processus : purifier les composants de l’alliage, réduire les pores internes et les inclusions et satisfaire aux exigences de biocompatibilité médicale.
- Principale difficulté du contrôle qualité : stabilité du niveau de vide et cristallisation homogène du lingot.
- Avantage de l’équipement : notre système de fusion sous vide permet un niveau de vide réglable pouvant atteindre 10⁻³ Pa, permettant une purification très poussée des alliages médicaux.
Homogénéisation et forgeage à chaud des lingots
Après la fusion sous vide, le lingot d’alliage peut présenter une légère ségrégation des composants ainsi qu’une répartition irrégulière des contraintes internes.
Un traitement thermique d’homogénéisation à haute température suivi d’un forgeage à chaud permet d’affiner la structure des grains, de réduire les contraintes issues de la coulée et d’améliorer la ductilité du matériau.
Cette étape crée les conditions nécessaires aux opérations ultérieures de tréfilage et de laminage en plusieurs passes tout en réduisant le risque de fissuration et de rupture du fil.
Tréfilage fin en plusieurs passes
Le fil brut forgé est transformé en fil rond de précision par un processus de tréfilage continu en plusieurs passes.
La machine de tréfilage développée par Sky Bluer utilise une technologie de contrôle servo à tension constante, permettant d’obtenir un diamètre de fil uniforme et une qualité de surface stable.
Une répartition appropriée des passes de tréfilage permet de réduire efficacement l’écrouissage des alliages médicaux et d’améliorer la continuité de la production.
Recuit continu sous vide
Les fils en alliages médicaux sont sujets à l’écrouissage pendant le tréfilage et le laminage, ce qui augmente leur fragilité et réduit leur aptitude à la mise en forme.
Le recuit conventionnel en atmosphère ouverte peut également provoquer une oxydation et une décoloration de la surface.
Nos équipements de recuit sous vide permettent d’effectuer un traitement thermique sans oxygène.
La température de recuit et la durée de maintien sont contrôlées avec précision en fonction des caractéristiques de chaque alliage.
Le procédé permet de réduire les contraintes internes générées pendant la transformation et de restaurer la ductilité du matériau sans détériorer son état de surface.

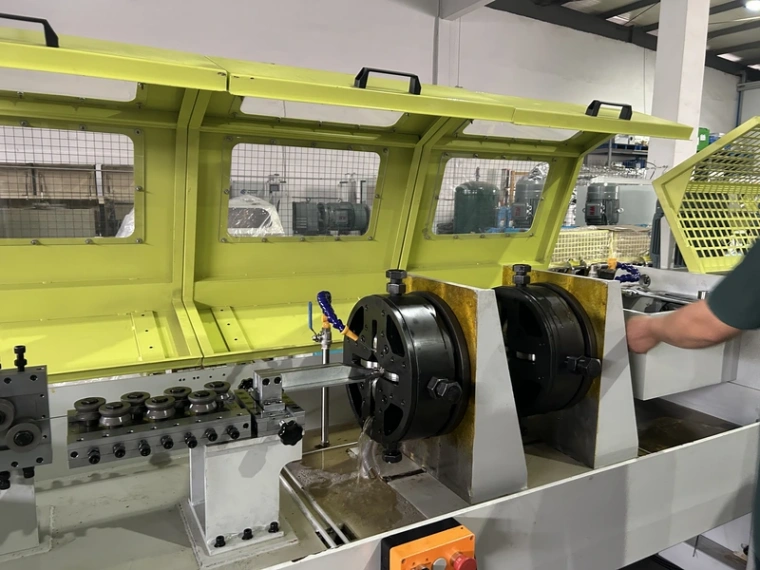

Laminage à froid d’ultra-précision : le processus essentiel
Le laminage à froid de précision constitue l’étape essentielle qui détermine la précision dimensionnelle et la planéité des fils plats médicaux.
Contrairement aux laminoirs industriels conventionnels, le laminoir de précision destiné à la production de fils médicaux adopte une technologie de laminage à micro-déformation en plusieurs étapes, une structure de machine à haute rigidité ainsi que des rouleaux en carbure de tungstène.
Le système peut également être équipé d’une compensation automatique de température et d’un système de rétroaction dimensionnelle en boucle fermée.
Il permet ainsi le formage d’ultra-précision de fils plats et profilés, notamment de sections rectangulaires et trapézoïdales.
La tolérance minimale peut atteindre ±0,001 mm.
Pour plus d’informations sur les paramètres professionnels et les détails techniques de ce processus, consultez notre article spécialisé :
Laminage de précision des fils plats médicaux : procédés et équipements
Finition de surface de précision
Les fils destinés aux implants médicaux exigent un état de surface de qualité miroir, sans rayures, bavures ni couches d’oxyde.
Après le laminage à froid, les fils sont soumis à un électropolissage professionnel et à un polissage ou rectifiage ultrafin.
Ces traitements permettent d’éliminer les microdéfauts de surface, d’améliorer la douceur de la surface et d’augmenter la résistance à la corrosion.
Le produit fini peut ainsi satisfaire aux exigences strictes des applications médicales.
Contrôle intelligent en ligne et emballage de précision
La ligne de production peut être équipée d’un système complet de contrôle dimensionnel en ligne permettant de surveiller en temps réel l’épaisseur, la largeur, la planéité et les défauts de surface du fil.
Tous les produits conformes sont ensuite automatiquement bobinés dans un environnement sans poussière, puis emballés de manière hermétique afin d’éviter toute contamination secondaire.
Comparaison des principaux paramètres techniques des fils en alliages médicaux
| Matériau | Norme | Épaisseur (mm) | Largeur (mm) | Tolérance industrielle | Tolérance Sky Bluer | Applications médicales typiques |
|---|---|---|---|---|---|---|
| Acier inoxydable 316LVM | ASTM F138 | 0,01–0,30 | 0,035–0,80 | ±0,005 mm | ±0,002 mm | Fils-guides vasculaires, ressorts chirurgicaux, composants d’implants |
| Acier inoxydable 304V | ASTM A313 | 0,01–0,25 | 0,03–0,75 | ±0,006 mm | ±0,002 mm | Fils orthodontiques, filtres médicaux, instruments mini-invasifs |
| Titane pur Grade 2 | ASTM F67 | 0,02–0,35 | 0,08–0,80 | ±0,005 mm | ±0,002 mm | Fils pour implants orthopédiques et dispositifs médicaux de fixation |
| Grade 5 Ti-6Al-4V ELI | ASTM F136 | 0,02–0,30 | 0,07–0,70 | ±0,006 mm | ±0,002 mm | Composants chirurgicaux à haute résistance et composants d’implants dentaires |
| Nitinol, alliage NiTi | ASTM F2063 | 0,025–0,20 | 0,076–0,80 | ±0,005 mm | ±0,002 mm | Stents vasculaires, fils-guides à mémoire de forme, fils orthodontiques |
| MP35N / alliage CoCr | ASTM F562 | 0,015–0,28 | 0,06–0,75 | ±0,006 mm | ±0,002 mm | Électrodes de stimulateurs cardiaques, fils d’implants à haute résistance à la fatigue |
Principaux défis techniques de la fabrication des fils médicaux et solutions optimisées
La fabrication de fils plats médicaux de précision présente plusieurs difficultés techniques, notamment l’écrouissage des matériaux, la dérive des tolérances dimensionnelles, l’oxydation de surface et le faible rendement de production.
Grâce à de nombreuses années d’expérience en ingénierie, Sky Bluer propose des solutions ciblées reposant sur des équipements de précision et des systèmes de production adaptés.
Contrôle des tolérances extrêmement strictes
La plupart des laminoirs conventionnels ne peuvent maintenir que des tolérances d’environ ±0,01 mm, ce qui est insuffisant pour certaines applications médicales haut de gamme.
Lors d’une production continue de longue durée, l’élévation de la température de l’équipement et l’usure des rouleaux peuvent entraîner des dérives dimensionnelles.
Solution Sky Bluer : les laminoirs de précision de qualité médicale peuvent être équipés d’un système de compensation de température en temps réel, d’un système de rétroaction servo en boucle fermée et d’une structure de machine à haute rigidité.
Pour les applications d’ultra-précision, nous proposons des procédés personnalisés permettant d’atteindre une tolérance minimale d’épaisseur de ±0,001 mm et une tolérance de largeur de ±0,002 mm.
Pour plus d’informations :
Comment atteindre une tolérance de ±0,002 mm dans la fabrication de fils rectangulaires médicaux
Fissuration des alliages et écrouissage
Les alliages de titane, le Nitinol et les alliages cobalt-chrome présentent une résistance élevée et peuvent être sujets à la fissuration et à la rupture pendant le laminage et le tréfilage.
Solution Sky Bluer : adopter un procédé de laminage à micro-déformation en plusieurs passes associé à un recuit sous vide segmenté.
Une répartition rationnelle des taux de déformation permet de contrôler l’écrouissage et les contraintes internes et de réduire le taux de rupture du fil.
Oxydation et défauts de surface
Les fils médicaux sont extrêmement sensibles aux défauts superficiels. L’oxydation et les rayures peuvent affecter la biocompatibilité et la durée de vie du produit.
Solution Sky Bluer : adopter un procédé sous vide et à faible teneur en oxygène depuis la fusion jusqu’au recuit, combiné à un environnement de production sans poussière et à des procédés professionnels de finition de surface.
Manque de régularité entre les lots
Les réglages manuels des procédés conventionnels peuvent entraîner des différences importantes entre les paramètres des différents lots de production.
Solution Sky Bluer : utiliser une ligne de production intelligente entièrement automatisée, avec réglage centralisé des paramètres et mémorisation automatique des données de production.
Cela permet de maintenir des paramètres de production cohérents entre les différents lots et d’atteindre un taux de produits conformes supérieur à 99,5 %.

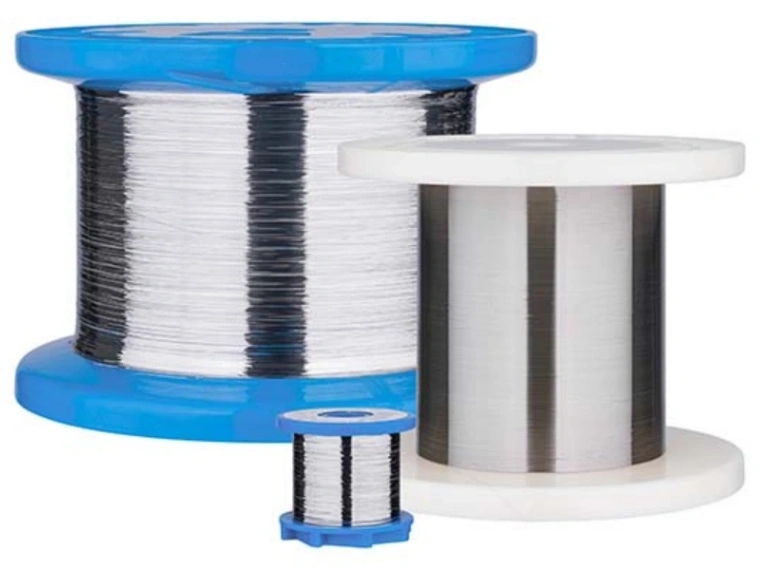

Domaines d’application des fils plats médicaux de précision
Fils médicaux en acier inoxydable 316LVM/304V
Grâce à leur excellente résistance à la corrosion et à leur stabilité mécanique, ils sont principalement utilisés pour les fils-guides vasculaires, les fils chirurgicaux, les composants orthodontiques et les filtres médicaux.
Pour plus d’informations :
Comment sont fabriqués les fils plats médicaux en acier inoxydable : procédés, équipements et applications
Fils médicaux en alliage de titane Grade 2/Grade 5
Leur faible densité, leur bonne biocompatibilité et leurs propriétés non magnétiques les rendent particulièrement adaptés aux fils de fixation orthopédique, aux implants dentaires et aux instruments chirurgicaux mini-invasifs.
Pour plus d’informations :
Comment sont fabriqués les fils rectangulaires médicaux en titane
Fils Nitinol à mémoire de forme
Grâce à leurs propriétés uniques de mémoire de forme et de superélasticité, les fils Nitinol constituent un matériau essentiel pour les stents vasculaires, les dispositifs d’occlusion et les équipements médicaux d’intervention mini-invasive.
Fils en alliage cobalt-chrome MP35N/CoCr
Leur haute résistance à la fatigue et leurs propriétés électriques stables les rendent particulièrement adaptés aux électrodes de stimulateurs cardiaques, aux fils d’implants cardiaques et aux composants médicaux destinés à une implantation de longue durée.
Questions fréquemment posées sur la fabrication des fils médicaux
Q1 : Quelles tolérances d’ultra-précision vos équipements de laminage de fils médicaux peuvent-ils atteindre ?
Nos laminoirs de précision personnalisés pour applications médicales peuvent atteindre de manière stable une tolérance d’ultra-précision conventionnelle de ±0,002 mm.
Pour certaines applications spécifiques, nous proposons également des procédés personnalisés permettant d’atteindre des tolérances allant jusqu’à ±0,001 mm.
Q2 : Pouvez-vous fournir une solution complète clé en main depuis la fusion sous vide jusqu’au fil médical fini ?
Oui.
Contrairement aux fournisseurs qui proposent uniquement des équipements individuels de laminage ou de tréfilage, Sky Bluer fournit des solutions complètes comprenant la fusion sous vide, le forgeage, le tréfilage, le laminage, le recuit, le traitement de surface et l’emballage.
Q3 : Quels alliages médicaux votre ligne de production peut-elle traiter ?
Nos équipements et lignes de production sont compatibles avec les principaux alliages de qualité médicale, notamment l’acier inoxydable médical 316LVM/304V, les alliages de titane Grade 2/Grade 5, le Nitinol, le MP35N et les alliages cobalt-chrome CoCr.
Q4 : Comment éviter les rayures et l’oxydation de surface pendant la fabrication ?
Nous utilisons des traitements thermiques sous vide à faible teneur en oxygène, des rouleaux et outils de haute précision conçus pour réduire les dommages de surface, des environnements de production fermés et sans poussière ainsi que des procédés professionnels de polissage et de finition.
Q5 : Quels sont les avantages de votre ligne en termes d’efficacité de production ?
Notre ligne intégrée de laminage et de tréfilage peut améliorer l’efficacité globale de production de 25 % par rapport aux équipements séparés traditionnels et réduire les pertes de matériaux de plus de 15 %.
Le système de production entièrement automatisé réduit les interventions manuelles et permet une production continue et stable 24 heures sur 24.
Q6 : Vos équipements et lignes de production répondent-ils aux normes internationales applicables aux applications médicales ?
Nos équipements et solutions de processus sont conçus conformément aux normes ASTM applicables aux matériaux médicaux et aux exigences internationales de fabrication des dispositifs médicaux.
Q7 : Pouvez-vous personnaliser la ligne de production en fonction de la capacité et des spécifications du client ?
Oui.
Nous proposons des solutions clés en main entièrement personnalisées en fonction de l’épaisseur, de la largeur, du type de matériau, de la capacité de production quotidienne et des exigences de précision du client.
Nos services comprennent la configuration des équipements, l’optimisation des procédés, l’aménagement de l’usine et la formation du personnel.
Q8 : Quel service après-vente mondial proposez-vous ?
Nous proposons un service après-vente mondial disponible 24 heures sur 24 et 7 jours sur 7, comprenant l’installation sur site, la mise en service, la formation technique, la maintenance des équipements et l’assistance technique à long terme.
Solution recommandée de ligne complète clé en main pour la fabrication de fils médicaux
Sur la base des caractéristiques du processus complet de fabrication des fils plats médicaux de précision, Sky Bluer intègre les principaux équipements dans une solution clé en main couvrant toute la chaîne, depuis la fusion sous vide jusqu’à l’emballage du fil fini.
Cette approche permet de résoudre les problèmes liés à l’achat fragmenté des équipements, au manque de coordination entre les différentes étapes de production et à l’instabilité de la qualité des produits.
Configuration des principaux équipements
- Système de fusion sous vide : équipements VIM/VAR pour la fusion de haute pureté des alliages médicaux.
- Machine de tréfilage en plusieurs passes : équipement de tréfilage avec contrôle servo à tension constante pour la production précise de fil rond.
- Laminoir d’ultra-précision : équipement de laminage à froid à micro-déformation en plusieurs étapes pour le formage précis de fils plats et profilés.
- Four de recuit continu sous vide : équipement de traitement thermique à faible teneur en oxygène destiné à réduire les contraintes internes.
- Système intelligent de contrôle en ligne : contrôle en temps réel des dimensions et des défauts de surface.
- Système automatique de bobinage et d’emballage sans poussière : équipement destiné au bobinage et à l’emballage final des produits.
Principaux avantages de la solution
- Conception intégrée de l’ensemble du processus avec coordination efficace de chaque étape de production.
- Contrôle des tolérances d’ultra-précision permettant une production en série stable de fils avec une précision de ±0,002 mm.
- Compatibilité avec les principaux alliages utilisés dans les applications médicales.
- Plus de 20 ans d’expérience dans les technologies de laminage et plus de 669 partenaires industriels dans le monde.
- Service complet comprenant la conception personnalisée, l’installation en usine, la formation technique et le service après-vente à long terme.
Demande d’informations et solution personnalisée
Si vous avez besoin d’une ligne de production personnalisée pour fils médicaux, d’une liste détaillée des paramètres des équipements, d’un plan d’implantation de la ligne ou d’un devis précis, veuillez contacter notre équipe professionnelle d’ingénierie à l’adresse suivante :
Nous développerons une solution clé en main adaptée à vos besoins de production et vous accompagnerons dans la mise en place d’une usine intelligente, efficace et de haute précision pour la fabrication de fils médicaux.
