Introduction : La demande croissante de fil plat en acier à ressort de précision
Le fil plat en acier à ressort à haute teneur en carbone est un matériau essentiel pour les applications exigeant une haute résistance, une bonne résistance à la fatigue, une stabilité dimensionnelle et une longue durée de vie. Contrairement au fil rond classique pour ressorts, le fil plat offre une plus grande flexibilité de conception : les ingénieurs maîtrisent parfaitement la largeur, l’épaisseur, l’état des arrêtes et la répartition des contraintes du composant ressort fini.
Des systèmes de suspension automobile et ressorts de soupape aux ressorts à force constante, contacts électriques et composants mécaniques industriels, les fabricants ont de plus en plus besoin de fil plat pour ressorts à tolérances dimensionnelles extrêmement serrées et des propriétés mécaniques constantes.
Dans les environnements de production modernes, fabriquer du fil plat en acier à ressort de haute qualité ne se limite pas à transformer un fil rond en section rectangulaire. Cela implique un procédé de formage à froid rigoureusement maîtrisé, associant choix des matériaux, technologie de laminage, régulation de tension, gestion de la surface et mesure en ligne.
Forts de plus de 25 ans d’expérience dans le formage métallique de précision, nos ingénieurs constatent que les performances finales d’un ressort dépendent largement de la stabilité du procédé de fabrication du fil plat.
C’est pourquoi les fabricants avancés adoptent des laminoirs de précision et des lignes de production complètes de fil plat pour garantir une qualité reproductible et une efficacité de production supérieure.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminage de précision personnalisées pour la fabrication de fil plat en acier à ressort à haute teneur en carbone, mettant à disposition des équipements fiables et des procédés de formage optimisés.

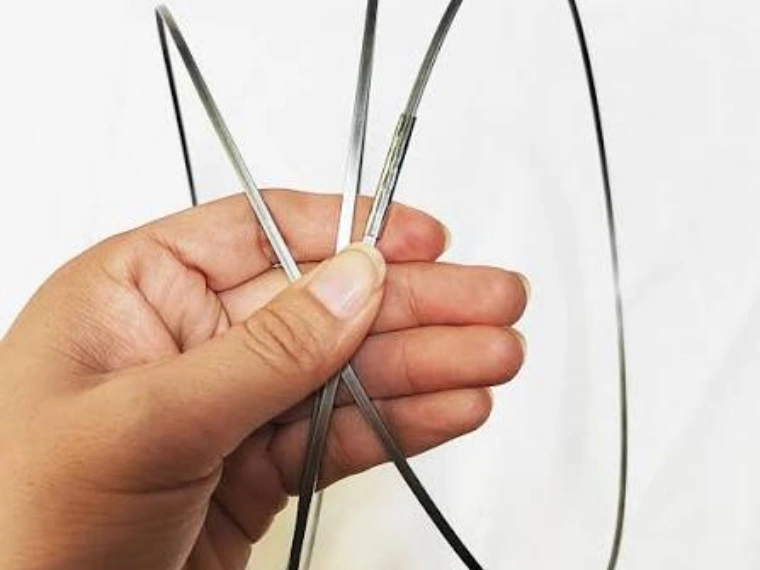

Qu’est-ce que le fil plat en acier à ressort à haute teneur en carbone ?
Le fil plat en acier à ressort à haute teneur en carbone est obtenu par transformation de fil rond ou de barreau d’acier en section rectangulaire plate via des procédés de formage de précision.
Les aciers à ressort classiques regroupent les aciers à haute teneur en carbone et les aciers alliés pour ressorts, qui offrent d’excellentes propriétés élastiques après traitement thermique.
Matériaux couramment utilisés
| Nuance matériau | Norme | Caractéristiques | Applications typiques |
|---|---|---|---|
| SAE 1070 | ASTM | Haute teneur en carbone, bonne résistance mécanique | Ressorts industriels |
| SAE 1075 | ASTM | Excellente résistance à la fatigue | Ressorts de précision |
| SAE 1095 | ASTM | Grande aptitude à la trempe haute dureté | Ressorts à forte charge |
| 60Si2Mn | Équivalent GB/DIN | Acier à ressort allié au silicium | Ressorts automobiles |
| SUP10 | JIS | Acier à ressort haute performance | Composants véhicules |
| EN10270-2 | EN | Fil de ressort trempé à l’huile | Industrie européenne des ressorts |
La composition chimique influence directement le comportement au laminage, la résistance à la déformation et les propriétés mécaniques finales.
Caractéristiques requises pour les aciers à ressort à haute teneur en carbone
| Propriété | Exigence typique |
|---|---|
| Haute résistance à la traction | 1200–2200 MPa après traitement |
| Bonne résistance à la fatigue | Adapté aux sollicitations cycliques |
| Limite élastique élevée | Maintient la force de rappel du ressort |
| Qualité de surface maîtrisée | Empêche l’apparition de fissures de fatigue |
Procédé de fabrication du fil plat en acier à ressort à haute teneur en carbone
La production de fil plat pour ressorts de précision comporte plusieurs étapes rigoureusement contrôlées.
Étape 1 : Préparation de la matière première
Le procédé débute par un fil d’acier à ressort de haute qualité.
Avant laminage, les paramètres suivants doivent être maîtrisés :
- Composition chimique
- Défauts de surface
- Tolérance de diamètre du fil
- Rectitude initiale
- État de dureté du matériau
Une matière première de mauvaise qualité entraîne des défauts au laminage :
- Fissuration des arrêtes
- Déformation hétérogène
- Défauts de surface
- Instabilité dimensionnelle
Étape 2 : Procédé de laminage de précision
Le laminage de précision est l’étape de formage centrale du fil plat pour ressorts.
Comparé aux procédés d’étirage traditionnels, le laminage présente de nombreux atouts :
- Efficacité de production supérieure
- Meilleur rendement matière
- Finition de surface améliorée
- Concentration de contraintes internes réduite
Modules d’un système de laminage de précision et leurs fonctions
| Module d’équipement | Fonction |
|---|---|
| Système de déroulage | Alimentation stable du fil |
| Unité de redressage | Supprime les déformations initiales du fil |
| Laminoir de précision | Maîtrise de la largeur et de l’épaisseur finale |
| Système de mesure en ligne | Contrôle dimensionnel en temps réel |
| Système de refroidissement et lubrification | Maintient des conditions de laminage stables |
| Système d’enroulage | Récupération stable du fil fini |
Exigences techniques pour le fil plat en acier à ressort de précision
Les fabricants de ressorts imposent un contrôle strict de la précision dimensionnelle.
Plages de production typiques
| Paramètre | Gamme typique |
|---|---|
| Matériaux | SAE1070, SAE1075, SAE1095, 60Si2Mn |
| Diamètre d’entrée | 1,0–10 mm |
| Épaisseur finale | 0,3–6 mm |
| Largeur finale | 1–20 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Tolérance de largeur | ±0,01–0,05 mm |
| Rugosité de surface | Ra 0,4–0,8 μm |
| Rectitude | ≤3/1000 mm |
Pour les applications automobiles haute performance, de faibles écarts dimensionnels impactent directement :
- Force de rappel du ressort
- Durée de vie en fatigue
- Précision d’assemblage
- Fiabilité du produit
C’est pourquoi les lignes de production modernes intègrent de plus en plus des systèmes de mesure laser et une régulation en boucle fermée.

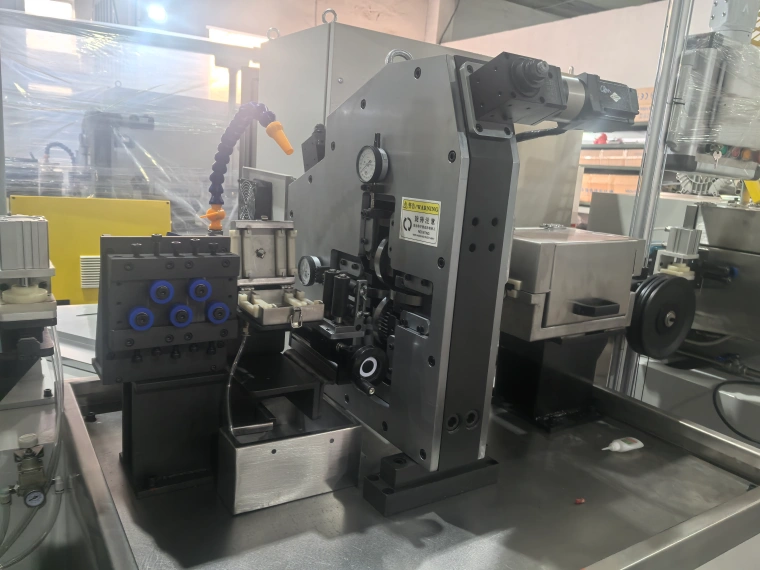

Technologie de laminoir de précision pour fil plat en acier à ressort
Le laminoir de précision est l’équipement clé pour produire du fil plat en acier à ressort de haute qualité.
Contrairement aux équipements de laminage classiques, les laminoirs modernes utilisent des systèmes de régulation avancés pour stabiliser la déformation du métal.
Technologies majeures
Laminage multi-passes
Les aciers à ressort à haute teneur en carbone nécessitent une déformation progressive maîtrisée.
Plutôt qu’une réduction brutale du diamètre en une seule passe, le laminage multi-passes permet d’atteindre progressivement les dimensions cibles.
Avantages :
- Risque de fissuration réduit
- Stabilité dimensionnelle améliorée
- Contraintes résiduelles plus faibles
Régulation d’épaisseur en boucle fermée
Les systèmes de mesure en ligne surveillent en permanence :
- Épaisseur
- Largeur
- Précision du profil
Le système ajuste automatiquement l’entraxe des rouleaux pour conserver des caractéristiques de sortie constantes.
Conception précise des rouleaux
Les cassettes de laminage et les rouleaux déterminent directement :
- Qualité de surface
- Forme des arrêtes
- Précision dimensionnelle
Les rouleaux haute qualité doivent présenter :
- Une grande dureté
- Une excellente résistance à l’usure
- Une précision d’usinage extrême
Les systèmes de laminage CRM sont concevus sur mesure selon les spécifications du client : nuances d’acier à ressort, vitesses de production et dimensions finales du fil.
Choix des équipements pour la production de fil plat en acier à ressort
Différentes configurations d’équipements sont adaptées aux besoins de production variés.
| Besoin de production | Solution recommandée |
|---|---|
| Fil plat standard pour ressorts | Laminoir de précision à deux rouleaux |
| Fil rectangulaire haute précision | Système de laminage Turks Head à quatre rouleaux |
| Multiples formes de profil | Système de laminage universel |
| Grande capacité de production | Ligne complète de fabrication de fil plat |
| Applications automobiles de ressorts | Laminage associé à un système de contrôle en ligne |
Critères de sélection des équipements
Caractéristiques du matériau
Les aciers à ressort à haute teneur en carbone présentent une résistance à la déformation supérieure au cuivre ou à l’aluminium.
Les équipements doivent donc disposer :
- D’une structure rigide
- D’un réglage précis des rouleaux
- D’un système d’entraînement stable
Précision du produit
Chaque application impose ses propres tolérances. Pour les ressorts de précision, la constance dimensionnelle prime sur la vitesse de production.
Volume de production
Les fabricants à haut débit bénéficient de :
- Systèmes d’alimentation automatiques
- Laminage continu
- Contrôle en ligne
- Systèmes d’enroulage automatisés
Applications du fil plat en acier à ressort à haute teneur en carbone
Le fil plat en acier à ressort de précision est largement utilisé dans les secteurs exigeant des performances élastiques fiables.
| Secteur industriel | Applications |
|---|---|
| Automobile | Ressorts de soupape, ressorts de siège, ressorts de transmission |
| Électronique | Ressorts de contact, composants conducteurs |
| Équipements industriels | Ressorts mécaniques |
| Aéronautique | Ressorts légers de précision |
| Produits grand public | Ressorts à force constante |
Les constructeurs automobiles exigent une production stable de fil plat, car une rupture de ressort peut mettre en danger la sécurité et la fiabilité du véhicule.
Pourquoi le laminage de précision devient la méthode de fabrication privilégiée
Si l’étirage permet de produire du fil rectangulaire, le laminage de précision offre des atouts incomparables pour la plupart des applications d’aciers à ressort.
Principaux avantages
Meilleur écoulement du matériau
Le laminage génère une déformation plastique maîtrisée, limitant les pertes de matière inutiles.
Qualité de surface améliorée
Le contact uniforme entre les rouleaux de précision et le métal crée une surface lisse, adaptée aux applications soumises à la fatigue.
Flexibilité de production
Les systèmes de laminage modernes produisent différentes largeurs et épaisseurs par simple réglage des outils et paramètres du procédé.
Niveau d’automatisation élevé
Les systèmes intégrés regroupent :
- Laminage
- Mesure
- Régulation
- Enroulage
Cela permet aux fabricants de maintenir une production stable sur le long terme.
Solutions de laminage de précision CRM pour la fabrication de fil plat en acier à ressort
Sky Bluer Environmental Technology Co., Ltd. (CRM) est spécialisée dans la technologie de formage de fils de précision et propose des solutions personnalisées aux fabricants de fil plat pour ressorts du monde entier.
Les systèmes CRM sont conçus pour les applications demandant :
- Une haute précision dimensionnelle
- Une production continue stable
- Des spécifications de produit modulables
- Des performances industrielles fiables
Grâce à une technologie de laminage de précision avancée, CRM aide ses clients à améliorer leur rendement tout en conservant une qualité constante du fil plat.
Foire aux questions (FAQ)
1. Quels matériaux sont utilisés pour fabriquer le fil plat en acier à ressort à haute teneur en carbone ?
Les nuances les plus courantes sont SAE1070, SAE1075, SAE1095, 60Si2Mn, SUP10 et la gamme EN10270.
Le choix du matériau dépend des exigences de l’application finale : résistance à la traction, résistance à la fatigue, dureté après traitement thermique et environnement de service.
Pour les ressorts automobiles et applications à cycles de charge élevés, les aciers alliés 60Si2Mn et SUP10 sont privilégiés : les éléments d’alliage au silicium renforcent les performances élastiques et la résistance à la fatigue.
2. Quelle est la différence entre laminage et étirage pour fabriquer du fil plat en acier à ressort ?
Les deux procédés produisent du fil rectangulaire, mais leurs mécanismes de déformation diffèrent.
Le laminage de précision utilise une déformation par compression entre deux rouleaux, offrant :
- Une efficacité de production supérieure
- Un meilleur rendement matière
- Une finition de surface améliorée
- Une régulation flexible de la largeur et de l’épaisseur
L’étirage réduit la section du fil par passage dans une filière ; il convient davantage aux profils spécifiques ou aux très petites dimensions.
Pour le fil plat en acier à haute teneur en carbone, le laminage de précision est préféré quand le fabricant vise une stabilité dimensionnelle, un haut débit et une excellente qualité de surface.
3. Quelles tolérances peut atteindre un laminoir de précision pour fil plat en acier à ressort ?
Les tolérances réalisables dépendent de l’état du matériau, des dimensions du produit, de la configuration des équipements et du pilotage du procédé.
Plages de précision classiques en production :
| Paramètre | Précision atteignable |
|---|---|
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Tolérance de largeur | ±0,01–0,05 mm |
| Rectitude | ≤3/1000 mm |
| Rugosité de surface | Ra 0,4–0,8 μm |
Pour les applications exigeantes (ressorts automobiles, composants mécaniques de précision), l’installation d’un système de mesure en ligne est recommandée pour un contrôle qualité continu.
4. Le fil plat en acier à ressort à haute teneur en carbone nécessite-t-il un recuit avant laminage ?
Le recuit dépend de l’état initial du matériau et du taux de déformation total requis.
Certains aciers à haute teneur en carbone demandent un recuit intermédiaire lors de fortes déformations pour limiter le durcissement structural et éviter les fissures.
Cependant, des cycles de laminage optimisés permettent de réduire les étapes de traitement thermique en maîtrisant :
- Taux de réduction par passe
- Vitesse de laminage
- Conditions de lubrification
- Dureté initiale du matériau
Une évaluation du procédé est indispensable pour définir la chaîne de fabrication finale.
5. Quels équipements composent une ligne complète de production de fil plat en acier à ressort ?
Une ligne de production complète regroupe généralement ces équipements :
| Équipement | Fonction |
|---|---|
| Système de déroulage | Alimentation stable de la matière |
| Unité de redressage | Supprime les courbures initiales du fil |
| Laminoir de précision | Maîtrise des dimensions du fil |
| Système de mesure laser en ligne | Contrôle en temps réel des dimensions |
| Système de refroidissement | Régulation de la température de laminage |
| Système d’enroulage | Récupération stable des bobines finies |
Pour la production à haut volume, des systèmes de commande automatisés synchronisent l’ensemble du procédé afin d’améliorer le rendement et la constance de fabrication.
6. Comment CRM garantit la qualité du fil plat en acier à ressort ?
Les solutions de laminage CRM assurent la stabilité du procédé grâce à :
- Des cassettes de laminage haute précision
- Des structures de machine rigides
- Un réglage des rouleaux asservi par servomoteur
- Un suivi dimensionnel en ligne
- Une conception d’outils personnalisée
Chaque système de production est dimensionné selon la nuance de l’acier, les dimensions du fil, les exigences de tolérance et la capacité de production du client. Cette approche permet aux fabricants de disposer d’une production fiable sur le long terme pour des applications de ressorts très exigeantes.
Conclusion : Assurer une production fiable de fil plat en acier à ressort grâce à la technologie de laminage de précision
La fabrication de fil plat en acier à ressort à haute teneur en carbone ne se réduit pas à une simple réduction de section du fil. Le procédé implique un choix rigoureux des matériaux, une déformation maîtrisée, des outils de précision et un suivi qualité continu.
Pour les fabricants de ressorts destinés à l’automobile, l’industrie générale et les composants haute performance, la précision dimensionnelle et la constance de la surface déterminent directement les performances du produit fini.
Un système moderne de fabrication de fil plat pour ressorts doit associer :
- Des équipements de laminage rigides et précis
- Un réglage fin de l’entraxe des rouleaux
- Un contrôle de tension stable
- Une mesure dimensionnelle en ligne
- Une technologie d’enroulage fiable
Face aux exigences croissantes de conception allégée, de résistance à la fatigue renforcée et de durée de vie prolongée, la technologie de laminage de précision est devenue une solution incontournable pour la fabrication avancée de fil d’acier à ressort.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminoirs de précision et de lignes complètes de fil plat aux fabricants recherchant une production stable et haute précision de fil plat en acier à ressort.
Forts d’une technologie de laminage avancée et de plusieurs décennies d’expérience en ingénierie, nous accompagnons nos clients du monde entier pour garantir une qualité constante et une production performante sur leurs applications de ressorts exigeantes.
