Introduction
Le fil de cuivre rectangulaire nu est un conducteur en cuivre de précision présentant une section transversale rectangulaire, sans émail, papier, mica ni autre matériau isolant appliqué sur sa surface. Il est largement utilisé comme conducteur de base dans les transformateurs, moteurs, générateurs, conducteurs CTC et autres équipements électriques.
Contrairement au fil de cuivre rond conventionnel, le fil de cuivre rectangulaire est conçu pour offrir une meilleure utilisation de l’espace et une géométrie du conducteur plus précisément contrôlée. Son processus de fabrication exige donc un contrôle précis de la largeur, de l’épaisseur, du rayon des angles, de la qualité de surface, de la rectitude et de la stabilité dimensionnelle.
Cet article est consacré au fil de cuivre rectangulaire nu, notamment à ses principaux types, ses paramètres techniques, son processus de fabrication et ses exigences de qualité.

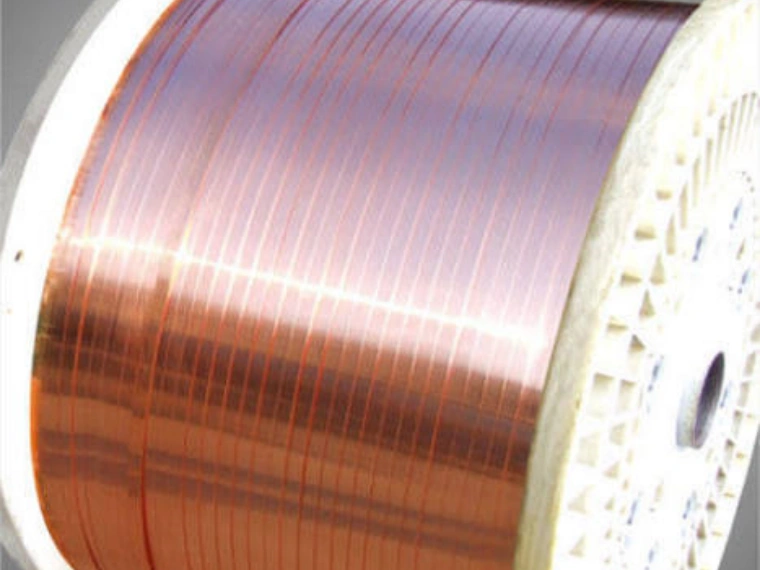

Qu’est-ce qu’un fil de cuivre rectangulaire nu ?
Le fil de cuivre rectangulaire nu est généralement fabriqué en transformant une barre ou un fil de cuivre rond en une section rectangulaire par tréfilage et laminage de précision.
Les dimensions finales dépendent de l’application électrique, de la structure du bobinage, du système d’isolation et de la capacité de transport de courant requise.
Les paramètres techniques typiques comprennent :
| Paramètre | Plage typique |
|---|---|
| Matériau | Cu-ETP / Cuivre sans oxygène |
| Diamètre d’entrée | 1–10 mm |
| Largeur finale | 1–30 mm |
| Épaisseur finale | 0,3–10 mm |
| Tolérance de largeur | ±0,005–0,03 mm |
| Tolérance d’épaisseur | ±0,003–0,02 mm |
| Rayon des angles | Selon l’application |
| Surface | Lisse et sans défaut |
| Section transversale | Rectangulaire |
| Conductivité électrique | Cuivre à haute conductivité |
Ces plages sont des références techniques et non des normes universelles. Les spécifications réelles doivent être déterminées en fonction du plan du produit du client et des normes applicables.
Principaux types de fils de cuivre rectangulaires nus
Le fil de cuivre rectangulaire nu peut être classé selon le matériau du cuivre, son état mécanique, ses dimensions et les exigences de l’application.
Matériau du cuivre
Les matériaux les plus couramment utilisés sont des nuances de cuivre à haute conductivité.
| Matériau | Principales caractéristiques | Application typique |
|---|---|---|
| Cu-ETP | Haute conductivité, bonne aptitude à la transformation | Conducteurs électriques généraux |
| Cuivre sans oxygène | Faible teneur en oxygène, haute conductivité | Conducteurs haute performance |
| Cuivre à haute conductivité | Excellentes performances électriques | Conducteurs pour transformateurs et moteurs |
| Alliage de cuivre | Résistance mécanique supérieure | Applications spéciales |
Pour la plupart des applications électriques, le choix du matériau doit assurer un équilibre entre conductivité électrique, formabilité, propriétés mécaniques et stabilité du processus.
État mécanique
Le cuivre peut également être fourni sous différents états mécaniques.
| État | Formabilité | Application typique |
|---|---|---|
| Souple / Recuit | Excellente | Bobinage et formage |
| Demi-dur | Modérée | Applications nécessitant une stabilité dimensionnelle |
| Écroui / Tréfilé dur | Plus faible | Conducteurs spécialisés |
Pour les conducteurs devant subir des opérations importantes de bobinage, de pliage ou de formage, le cuivre souple ou recuit est souvent privilégié.
Dimensions clés du fil de cuivre rectangulaire
Un conducteur rectangulaire de haute qualité ne peut pas être spécifié uniquement par sa largeur et son épaisseur nominales.
La géométrie complète peut inclure :
- Largeur
- Épaisseur
- Rayon des angles
- Rapport largeur/épaisseur
- État des bords
- Rectitude
- Symétrie de la section transversale
Par exemple, une spécification de produit de précision pourrait être :
| Paramètre | Exemple |
|---|---|
| Largeur | 8,00 mm |
| Épaisseur | 2,00 mm |
| Tolérance de largeur | ±0,010 mm |
| Tolérance d’épaisseur | ±0,005 mm |
| Rayon des angles | R0,20 mm |
| Section transversale | Rectangulaire |
Ces informations sont beaucoup plus utiles pour l’ingénierie de production que la simple indication « fil de cuivre 8 × 2 mm ».
Pourquoi la précision dimensionnelle est-elle importante ?
Le fil de cuivre rectangulaire nu est souvent un produit intermédiaire qui sera ensuite émaillé, recouvert de papier, transposé ou bobiné.
De faibles écarts dimensionnels peuvent s’accumuler sur plusieurs couches ou conducteurs.
Par exemple :
| Écart d’épaisseur | 500 conducteurs | Écart total cumulé |
|---|---|---|
| 0,001 mm | 500 | 0,50 mm |
| 0,003 mm | 500 | 1,50 mm |
| 0,005 mm | 500 | 2,50 mm |
| 0,010 mm | 500 | 5,00 mm |
Un contrôle rigoureux de l’épaisseur et de la largeur peut donc être particulièrement important pour les systèmes de bobinage à haute densité.
Pour la production de conducteurs de transformateurs, consultez Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
Processus de fabrication du fil de cuivre rectangulaire nu
Un processus de production typique est le suivant :
Barre de cuivre / Fil rond → Tréfilage → Laminage de précision → Calibrage → Mesure en ligne → Redressage → Bobinage
Chaque étape remplit une fonction spécifique.
Tréfilage
Le tréfilage réduit le diamètre du matériau entrant et améliore sa régularité dimensionnelle avant son entrée dans la section de laminage.
Laminage de précision
Le laminage transforme la section circulaire en la géométrie rectangulaire requise.
Au lieu d’effectuer toute la déformation en une seule opération, le laminage en plusieurs passes permet de contrôler progressivement la largeur et l’épaisseur.
| Étape de laminage | Fonction principale |
|---|---|
| Passe initiale | Commencer la transformation de la section |
| Passes intermédiaires | Développer la largeur et l’épaisseur |
| Passes de précision | Se rapprocher des dimensions finales |
| Calibrage final | Stabiliser la géométrie finale |
| Inspection en ligne | Détecter les écarts dimensionnels |
Pour les applications exigeantes de fil de cuivre rectangulaire, les systèmes de laminage de précision peuvent être configurés en fonction des dimensions et des tolérances requises.
Laminage multipasse et contrôle dimensionnel
Le programme des passes de laminage est l’un des éléments les plus importants dans la production de fils rectangulaires de précision.
Une réduction excessive en une seule passe peut entraîner une instabilité de l’élargissement, de la formation des bords, de la qualité de surface et de la déformation du matériau.
Voici un exemple simplifié :
| Passe | Largeur | Épaisseur | Objectif |
|---|---|---|---|
| Entrée | 3,00 mm | 3,00 mm | Matière initiale |
| Passe 1 | 3,50 mm | 2,60 mm | Aplatissement initial |
| Passe 2 | 4,20 mm | 2,25 mm | Développement de la largeur |
| Passe 3 | 4,80 mm | 2,05 mm | Stabilisation de la géométrie |
| Passe 4 | 5,00 mm | 2,00 mm | Calibrage final |
Il s’agit uniquement d’un exemple illustratif de programme de passes. Les réductions réelles doivent être calculées en fonction de la nuance de cuivre, de la dimension d’entrée, des dimensions finales, de la force de laminage, du diamètre des rouleaux, de la vitesse, du frottement et des tolérances requises.
Pour plus d’informations sur les équipements de précision pour fils plats, consultez Precision Flat Wire Rolling Mill for Transformers.
Rayon des angles et qualité des bords
La géométrie des angles est l’une des caractéristiques qui différencient le fil de cuivre rectangulaire de précision d’un simple fil aplati.
Les principaux défauts des bords comprennent :
- Angles excessivement vifs
- Rayon des angles irrégulier
- Bavures
- Fissures sur les bords
- Bords repliés
- Dommages de surface
Ces défauts peuvent devenir particulièrement importants lorsque le conducteur reçoit ensuite une couche d’isolation.
| État du bord | Problème potentiel |
|---|---|
| Bord excessivement vif | Contrainte plus élevée sur l’isolation |
| Rayon irrégulier | Géométrie d’isolation irrégulière |
| Bavure | Risque d’endommagement de l’isolation |
| Fissure du bord | Réduction de la fiabilité du conducteur |
| Bord replié | Instabilité dimensionnelle |
| Rayure de surface | Dégradation de la qualité de surface |
Pour les applications émaillées, la surface du cuivre nu constitue le substrat de la couche isolante. Pour plus d’informations, consultez What is Enamelled Copper Flat Wire? Applications and Benefits.
Exigences relatives à la qualité de surface
Le cuivre nu étant relativement tendre, la ligne de production doit minimiser les dommages mécaniques pendant le laminage et la manutention.
Les défauts de surface typiques comprennent :
| Défaut de surface | Cause possible |
|---|---|
| Rayures longitudinales | Guides ou rouleaux endommagés |
| Marques de rouleaux | Mauvais état de surface des rouleaux |
| Piqûres | Contamination du matériau ou du processus |
| Oxydation | Manutention ou stockage inapproprié |
| Particules incrustées | Nettoyage insuffisant |
| Fissures | Déformation excessive |
L’état de surface des rouleaux, l’alignement, la lubrification, le refroidissement, la conception des guides et la tension du fil peuvent tous influencer la qualité de la surface finale.
Pour les conducteurs électriques, la qualité de surface n’est pas seulement une question d’apparence. Elle peut également affecter les processus ultérieurs d’isolation et de bobinage.
Mesure en ligne et contrôle automatique
Les lignes modernes de laminage de précision peuvent intégrer des systèmes de mesure laser ou optique en ligne.
Les paramètres typiques comprennent :
| Paramètre | Méthode de mesure |
|---|---|
| Largeur | Jauge laser / optique |
| Épaisseur | Jauge laser / optique |
| Position | Capteur optique |
| Vitesse de ligne | Codeur |
| Tension | Capteur de tension |
| Position des rouleaux | Retour de position |
Le principe de contrôle est le suivant :
Mesure en ligne → Détection de l’écart → Traitement PLC → Réglage des rouleaux → Produit corrigé
Cette approche en boucle fermée peut améliorer considérablement la régularité dimensionnelle pendant la production continue.
Pour les produits de haute précision, la mesure en ligne est particulièrement importante, car elle permet de détecter les dérives dimensionnelles avant qu’une grande quantité de matériau non conforme ne soit produite.
Exigences typiques de précision
Les différentes applications nécessitent différents niveaux de précision dimensionnelle.
| Niveau du produit | Tolérance de largeur | Tolérance d’épaisseur |
|---|---|---|
| Fil de cuivre rectangulaire général | ±0,03–0,05 mm | ±0,02–0,03 mm |
| Conducteur de bobinage industriel | ±0,02–0,03 mm | ±0,01–0,02 mm |
| Conducteur électrique de précision | ±0,01–0,02 mm | ±0,005–0,01 mm |
| Conducteur haute précision | ±0,005–0,01 mm | ±0,003–0,005 mm |
Ces valeurs constituent des plages de référence techniques et non des spécifications universelles.
La tolérance appropriée doit être confirmée en fonction des dimensions du conducteur, de la nuance de cuivre, du processus d’isolation, de la conception du bobinage et de la norme applicable au produit.
Applications du fil de cuivre rectangulaire nu
Le fil de cuivre rectangulaire nu est utilisé comme conducteur de départ pour différents produits.
| Application | Processus ultérieur typique |
|---|---|
| Conducteur de transformateur | Enrubannage papier / isolation |
| Conducteur de moteur | Émaillage / formage |
| Conducteur de générateur | Isolation / bobinage |
| Conducteur CTC | Transposition + isolation |
| Conducteur spécialisé | Formage / isolation |
L’application finale détermine de nombreuses exigences en amont concernant le conducteur.
Par exemple, la production de conducteurs CTC impose des exigences supplémentaires en matière de transposition et d’isolation. Notre page CTC Production Line fournit davantage d’informations sur ce procédé de fabrication spécialisé.
De même, les conducteurs rectangulaires en cuivre destinés aux systèmes Hairpin des moteurs électriques EV nécessitent des opérations supplémentaires de formage et d’isolation, présentées sur notre page EV Motor Hairpin Wire Production Lines.
Fil de cuivre rectangulaire nu vs fil plat isolé
Il est important de distinguer le fil de cuivre rectangulaire nu du conducteur isolé fini.
| Caractéristique | Fil de cuivre rectangulaire nu | Fil émaillé / isolé |
|---|---|---|
| Surface du cuivre | Exposée | Recouverte |
| Processus principal de fabrication | Tréfilage + laminage | Laminage + isolation |
| Principale exigence dimensionnelle | Largeur / épaisseur / rayon | Dimensions du conducteur + isolation |
| Exigence de surface | Propre et sans défaut | Adaptée à l’adhérence de l’isolation |
| Application finale | Conducteur intermédiaire | Conducteur de bobinage fini |
Cette distinction permet également d’éviter toute confusion entre la technologie de fabrication du conducteur en cuivre et la technologie d’isolation appliquée en aval.
Pour une comparaison des structures de conducteurs isolés, consultez Flat vs Round Enamelled Wire: Key Differences, Uses, and Production Equipment.
Comment spécifier une ligne de production de fil de cuivre rectangulaire nu ?
Avant de sélectionner l’équipement, le client doit fournir une spécification technique complète.
| Élément | Informations requises |
|---|---|
| Nuance de cuivre | Cu-ETP / Cuivre OF / Autre |
| Diamètre d’entrée | mm |
| Largeur finale | mm |
| Épaisseur finale | mm |
| Tolérance de largeur | ± mm |
| Tolérance d’épaisseur | ± mm |
| Rayon des angles | R mm |
| Vitesse de production | m/min |
| Poids de la bobine | kg |
| Dévidage | Bobine / Coil |
| Enroulement | Bobine / Coil |
| Recuit | Requis / Non requis |
| Jauge en ligne | Requise / Optionnelle |
| Automatisation | Manuelle / Automatique |
Sur la base de ces paramètres, la configuration de la machine peut être déterminée avec plus de précision, notamment le type de laminoir, le diamètre des rouleaux, le programme de passes, le système de tension, l’équipement de mesure et le système d’enroulement.
Laminage de précision pour fil de cuivre rectangulaire nu
Pour produire un fil de cuivre rectangulaire nu de haute qualité, le laminoir doit assurer une déformation stable et un contrôle dimensionnel précis tout au long du processus de production.
Un système complet de laminage de précision peut comprendre :
- Laminoir multipasse
- Réglage précis de l’écartement des rouleaux
- Technologie de formage à quatre rouleaux
- Contrôle de tension à l’entrée et à la sortie
- Mesure laser en ligne
- Contrôle automatique PLC
- Correction dimensionnelle automatique

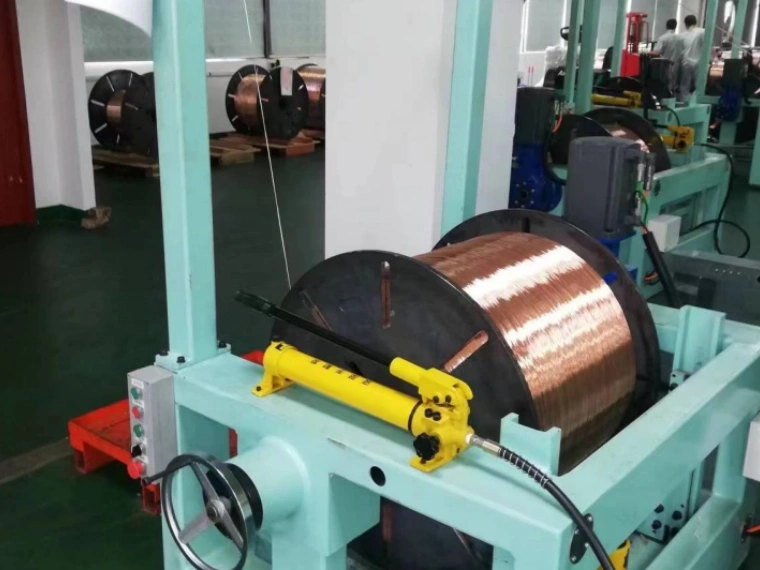

- Système d’enroulement de précision
Pour les conducteurs CTC, les barres omnibus (busbars) et d’autres applications de conducteurs rectangulaires, la technologie de laminage peut être personnalisée en fonction de la géométrie du produit. Consultez Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Pour les applications combinant tréfilage et laminage, consultez Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.
Conclusion
Le fil de cuivre rectangulaire nu est un conducteur de précision important utilisé comme base pour les transformateurs, moteurs, générateurs, conducteurs CTC et autres systèmes de conducteurs électriques.
Sa qualité dépend de bien plus que de sa largeur et de son épaisseur nominales. La nuance de cuivre, l’état mécanique, les tolérances dimensionnelles, le rayon des angles, la qualité des bords, l’état de surface, la rectitude et la stabilité de production doivent tous être contrôlés.
Pour les applications exigeantes, le laminage de précision multipasse associé à la mesure en ligne et au contrôle automatique peut offrir une régularité dimensionnelle nettement supérieure à celle des procédés conventionnels d’aplatissement.
La ligne de production doit finalement être conçue autour des exigences complètes du client, depuis le fil de cuivre d’entrée jusqu’aux dimensions rectangulaires finales et aux processus ultérieurs d’isolation ou de bobinage.
