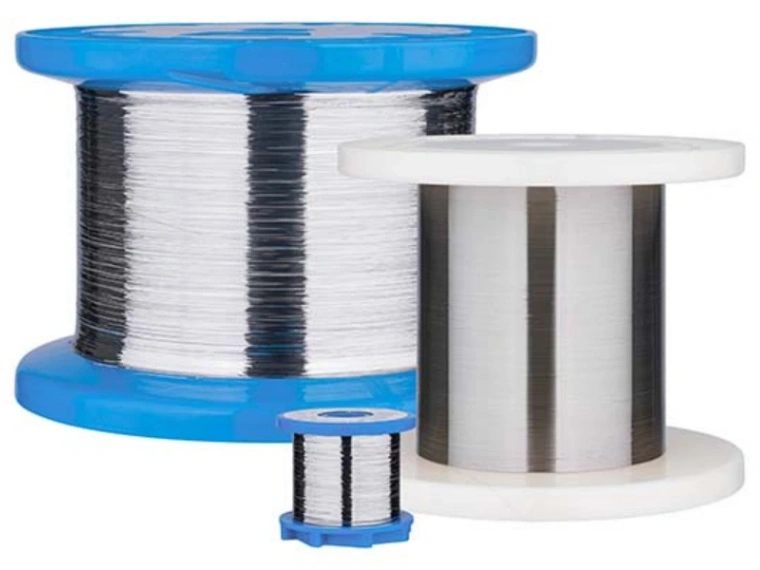

Introduction au fil plat en acier inoxydable de qualité médicale
Le fil plat en acier inoxydable de qualité médicale est l’un des matériaux de base les plus utilisés dans la fabrication de dispositifs médicaux invasifs et non invasifs. Contrairement au fil en acier inoxydable industriel conventionnel, les fils plats médicaux en acier inoxydable 316LVM et 304V exigent une teneur extrêmement faible en impuretés, une excellente résistance à la corrosion, des performances stables en fatigue mécanique ainsi qu’une très grande précision dimensionnelle, notamment pour les applications médicales nécessitant un contact prolongé avec le corps humain.
La plupart des lignes conventionnelles de production de fil peuvent fabriquer du fil standard en acier inoxydable, mais elles ne sont souvent pas capables de satisfaire aux exigences strictes du secteur médical en matière de planéité, de rugosité de surface et de micro-tolérances. De nombreux fabricants sont ainsi confrontés à des problèmes tels qu’un faible rendement, l’oxydation de surface, la fissuration due à l’écrouissage et l’instabilité dimensionnelle entre les différents lots de production.
Forte de plus de 20 ans d’expérience dans le laminage de précision, Sky Bluer propose des solutions complètes pour la fabrication de fil plat en acier inoxydable médical, couvrant la fusion et la purification sous vide, le tréfilage, le recuit sous vide, le laminage à froid ultra-précis et le contrôle final.
Cet article présente le procédé professionnel de fabrication, la configuration des principaux équipements, les points essentiels du contrôle qualité ainsi que les applications médicales du fil plat 316LVM et 304V, afin d’aider les fabricants à mettre en place une production en série standardisée et de haute précision.
Principales caractéristiques des aciers inoxydables médicaux 316LVM et 304V
Le marché du fil plat en acier inoxydable médical repose principalement sur deux nuances : 316LVM et 304V.
Chaque matériau possède des caractéristiques mécaniques et des domaines d’application spécifiques et nécessite donc des procédés de laminage et de traitement thermique adaptés.
Acier inoxydable médical 316LVM
Le 316LVM est un acier inoxydable à faible teneur en carbone élaboré sous vide et utilisé dans des applications médicales exigeantes, notamment celles associées aux exigences de la norme ASTM F138.
Il se caractérise par une très faible teneur en soufre, oxygène et autres impuretés, ainsi que par une excellente résistance à la corrosion, une bonne biocompatibilité et une faible perméabilité magnétique.
Grâce à ces propriétés, le 316LVM est largement utilisé pour les composants médicaux de haute performance et certaines applications implantables de longue durée.
Acier inoxydable médical 304V
Le 304V est un acier inoxydable à haute résistance présentant une structure de grain homogène, une résistance à la traction stable et de bonnes propriétés de formage.
Grâce à sa combinaison de résistance mécanique, de formabilité et de rentabilité, il est largement utilisé pour les fils orthodontiques, les fils destinés aux filtres médicaux ainsi que divers composants médicaux de précision.
Procédé complet de fabrication du fil plat en acier inoxydable médical
La fabrication du fil plat en acier inoxydable médical suit un processus strictement contrôlé comprenant la purification du matériau, la mise en forme, le traitement thermique, le laminage de précision et la finition de surface.
Chaque étape doit être précisément contrôlée afin de réduire les défauts internes et de garantir la qualité de surface ainsi que la précision dimensionnelle exigées pour les applications médicales.
Flux de production :
Inspection des matières premières
→ Fusion par induction sous vide VIM
→ Forgeage et homogénéisation du lingot
→ Tréfilage fin multi-passes
→ Recuit sous vide
→ Laminage à froid de précision
→ Électropolissage de surface
→ Contrôle dimensionnel en ligne
→ Emballage en environnement contrôlé
Fusion et purification sous vide
Les procédés conventionnels de fusion peuvent laisser subsister ou introduire de l’oxygène, du soufre et d’autres impuretés susceptibles d’affecter la qualité de l’acier inoxydable.
Ces éléments peuvent avoir une influence négative sur la résistance à la corrosion, l’homogénéité du matériau et la résistance à la fatigue du fil fini.
Pour les applications médicales exigeantes, un équipement professionnel de fusion par induction sous vide VIM (Vacuum Induction Melting) peut être utilisé afin de réduire les impuretés gazeuses et d’améliorer l’homogénéité de la composition de l’alliage.
Ce procédé fournit une matière première de haute qualité pour les étapes ultérieures de formage et de traitement thermique.
Tréfilage de précision multi-passes
Après le forgeage, le matériau en acier inoxydable est progressivement transformé en fil rond fin et uniforme par plusieurs passes successives de tréfilage.
La machine de tréfilage de haute précision utilise un système de contrôle de tension afin de minimiser les variations de diamètre et les vibrations du fil pendant le processus.
Une géométrie uniforme du fil rond constitue une base essentielle pour le laminage ultérieur en fil plat de haute précision.
Recuit sous vide pour la relaxation des contraintes
L’acier inoxydable présente un phénomène important d’écrouissage pendant le tréfilage et le laminage à froid.
À mesure que la déformation augmente, la dureté et la résistance mécanique augmentent tandis que la ductilité diminue.
Un recuit réalisé dans une atmosphère ouverte peut également entraîner une oxydation, une coloration de surface et une dégradation de l’état superficiel.
Le recuit sous vide limite le contact du matériau avec l’air et permet un contrôle précis de la température.
Selon la nuance du matériau, son état métallurgique et les propriétés finales recherchées, la température de traitement peut généralement se situer autour de 900–1050 °C.
Ce traitement contribue à réduire les contraintes internes, à restaurer la ductilité et à maintenir une surface de haute qualité pour les opérations suivantes.

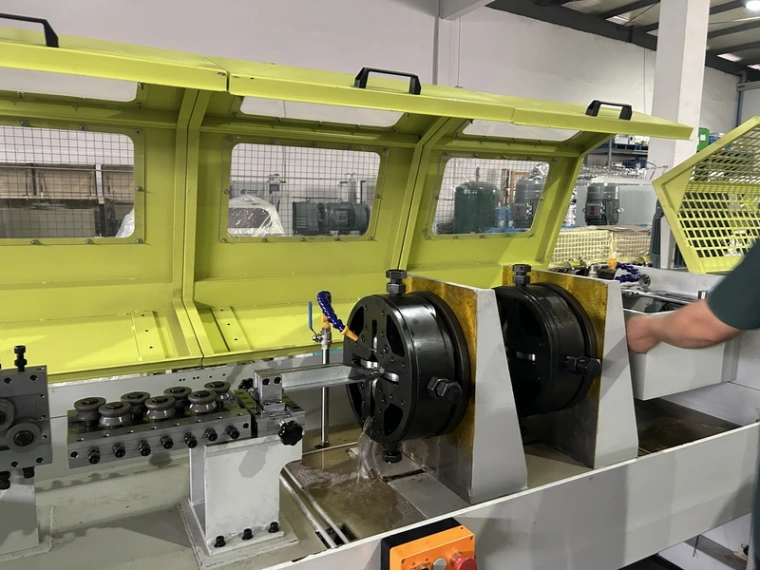

Laminage à froid ultra-précis : le procédé clé
Le laminage à froid constitue l’une des étapes les plus importantes pour déterminer la planéité finale, la tolérance d’épaisseur et la qualité de surface du fil plat médical.
Le laminoir de précision développé par Sky Bluer utilise une technologie de laminage multi-passes avec de faibles réductions contrôlées, combinée à un bâti de haute rigidité et à des rouleaux en carbure de tungstène.
Cette configuration permet de mieux contrôler le retour élastique de l’acier inoxydable et d’améliorer la stabilité du processus pendant le laminage continu.
Selon le matériau, les dimensions du produit et les conditions de production, des tolérances dimensionnelles pouvant atteindre ±0,002 mm peuvent être obtenues.
Pour plus d’informations sur les principes du laminage et le réglage des paramètres, consultez :
Precision Rolling for Medical Flat Wire: Process and Equipment
Finition de surface pour applications médicales
Après le laminage, le fil plat peut subir un électropolissage professionnel et une finition ultrafine afin d’améliorer davantage son état de surface.
Ces opérations permettent notamment de réduire ou d’éliminer :
- Les microbavures
- Les marques de laminage
- Les petits défauts superficiels
- Les zones locales de concentration de contraintes
- Certains contaminants de surface
L’objectif est d’obtenir une surface extrêmement lisse et homogène, adaptée à la fabrication ultérieure de composants médicaux ainsi qu’aux opérations de nettoyage, de passivation et de traitement de surface.
Une qualité de surface correctement contrôlée contribue également à réduire les concentrations locales de contraintes et les sites potentiels d’amorçage de fissures de fatigue.
Contrôle dimensionnel intelligent en ligne
Le fil plat fini peut être surveillé en continu par un système de mesure et d’inspection en ligne.
Les principaux paramètres contrôlés peuvent comprendre :
- Épaisseur
- Largeur
- Planéité
- Défauts de surface
- Précision dimensionnelle
- Régularité entre les lots
Les systèmes de mesure en ligne permettent de détecter rapidement les écarts dimensionnels et peuvent être connectés au système de commande de la ligne afin d’ajuster les paramètres du procédé.
Cette approche contribue à réduire les rebuts et à améliorer la stabilité de la production sur de longues périodes.
Principales difficultés techniques et solutions pour le fil médical en acier inoxydable
Écrouissage et fissuration pendant le laminage
L’acier inoxydable présente une forte tendance à l’écrouissage.
Une déformation excessive en une seule passe peut provoquer des fissures sur les bords, la formation de bavures et une détérioration des propriétés mécaniques.
Sky Bluer adopte donc une stratégie de laminage progressif avec de faibles réductions par passe.
Lorsque cela est nécessaire, des opérations intermédiaires de recuit sous vide peuvent être intégrées entre les différentes étapes de déformation.
Cette méthode permet de contrôler l’augmentation de la dureté et de réduire le risque de fissures et autres défauts liés à une déformation excessive.
Instabilité des tolérances dimensionnelles
Pendant une production continue de longue durée, l’augmentation de la température des rouleaux et les microdéformations thermiques du système de laminage peuvent entraîner une dérive progressive des dimensions.
Le laminoir de précision Sky Bluer peut intégrer différents systèmes de contrôle :
- Mesure d’épaisseur en ligne
- Mesure de largeur en ligne
- Surveillance de la température
- Compensation thermique
- Régulation en boucle fermée
- Correction automatique des paramètres
Avec une configuration appropriée de la ligne et du procédé, les tolérances de largeur et d’épaisseur peuvent être contrôlées jusqu’à environ ±0,002 mm.
Pour plus d’informations sur la maîtrise des tolérances ultra-précises, consultez :
How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing
Oxydation et contamination de surface
Les fils de précision destinés aux applications médicales sont soumis à des exigences particulièrement strictes en matière de propreté et d’état de surface.
La combinaison du traitement thermique sous vide, de procédés de nettoyage contrôlés et d’un environnement de production propre permet de réduire considérablement l’oxydation, la coloration et la contamination de surface.
Le produit peut ensuite subir les opérations de nettoyage, de passivation, de validation et, si nécessaire, de stérilisation définies par le fabricant du dispositif médical.
Principales applications du fil plat en acier inoxydable médical
Fil plat 316LVM
Le fil plat 316LVM peut notamment être utilisé pour :
- Composants de dispositifs vasculaires implantables
- Composants de dispositifs d’intervention cardiaque
- Ressorts médicaux de précision
- Éléments médicaux de fixation
- Composants métalliques destinés à certaines applications implantables de longue durée
Fil plat 304V
Le fil plat 304V est couramment utilisé pour :
- Arcs orthodontiques
- Fils pour filtres médicaux
- Composants élastiques d’instruments mini-invasifs
- Fils pour composants chirurgicaux de précision
- Composants médicaux de précision pour applications non implantables ou à contact limité
FAQ sur la fabrication du fil plat en acier inoxydable médical
Q1 : Quelle est la différence entre le fil médical en acier inoxydable 316LVM et 304V ?
R : Le 316LVM est élaboré sous vide et offre un contrôle particulièrement strict de la pureté du matériau ainsi qu’une excellente résistance à la corrosion. Il convient donc aux applications médicales exigeantes, y compris certaines applications implantables.
Le 304V offre une résistance mécanique élevée, une bonne aptitude au formage et un excellent rapport coût-performance. Il est largement utilisé dans les applications orthodontiques et différents composants médicaux de précision.
Q2 : Pourquoi les laminoirs conventionnels ont-ils des difficultés à produire du fil plat de qualité médicale ?
R : Les laminoirs industriels conventionnels peuvent présenter des limitations en matière de rigidité mécanique, de stabilité thermique, de précision de réglage et de systèmes de mesure en ligne.
En raison du retour élastique de l’acier inoxydable et des tolérances extrêmement strictes demandées, la production de fil plat médical ultra-précis nécessite un système de laminage capable de contrôler précisément la déformation, la tension du fil, la température et les dimensions du produit.
Q3 : Comment contrôler l’écrouissage pendant la fabrication du fil plat en acier inoxydable ?
R : Une stratégie de laminage multi-passes avec de faibles réductions par étape est utilisée, combinée si nécessaire à des recuits intermédiaires sous vide.
Cette méthode permet de réduire les contraintes internes et de restaurer la ductilité nécessaire aux opérations de formage suivantes.
Q4 : Quel traitement de surface est nécessaire pour le fil plat en acier inoxydable médical ?
R : Selon l’application finale, différents procédés peuvent être utilisés, notamment l’électropolissage, le polissage ultrafin, le nettoyage et la passivation.
Ces traitements permettent de réduire les microdéfauts, les bavures et les contaminants de surface afin d’obtenir une surface uniforme et de haute qualité.
Les exigences finales doivent être définies selon le dispositif médical concerné et les normes applicables.
Q5 : La ligne de production peut-elle assurer une production stable en série ?
R : Oui. Une ligne automatisée peut intégrer la mémorisation des paramètres, le contrôle de tension, la mesure dimensionnelle en ligne, la surveillance de la température et une régulation en boucle fermée.
Ces fonctions permettent d’améliorer considérablement la répétabilité et la régularité entre les différents lots.
La précision réellement atteignable dépend de la nuance du matériau, des dimensions du produit, du rapport largeur/épaisseur, de la qualité du matériau d’entrée et de la configuration spécifique de la ligne.
Équipements recommandés et solution de ligne de production
La ligne de production Sky Bluer pour fil plat en acier inoxydable médical 316LVM / 304V est conçue pour la fabrication de fils médicaux de haute précision et peut intégrer les principales étapes allant de la fusion et du tréfilage au traitement thermique, au laminage de précision et au contrôle qualité.
Principaux équipements
- Laminoir de précision pour fil plat en acier inoxydable
- Machine de tréfilage fin multi-passes
- Four de recuit sous vide
- Équipement de fusion sous vide pour alliages médicaux
- Système de mesure dimensionnelle en ligne
- Système de bobinage de précision
Principaux avantages
- Contrôle des tolérances ultra-précises
- Excellente stabilité dimensionnelle en production continue
- Contrôle efficace de l’oxydation de surface
- Réduction du risque de fissuration pendant le formage
- Production automatisée et reproductible
- Configuration personnalisée selon le matériau et les dimensions
- Adaptée à la production en série de fils plats en acier inoxydable de haute précision pour applications médicales
Sky Bluer Environmental Technology Co., Ltd. propose des solutions personnalisées pour la fabrication de fils plats et profilés de haute précision, depuis le tréfilage et le traitement thermique jusqu’au laminage de précision, à la mesure en ligne et au bobinage final.
Contactez-nous pour obtenir une configuration personnalisée de votre ligne de production, les paramètres techniques et une offre adaptée à votre projet :
