Introduction

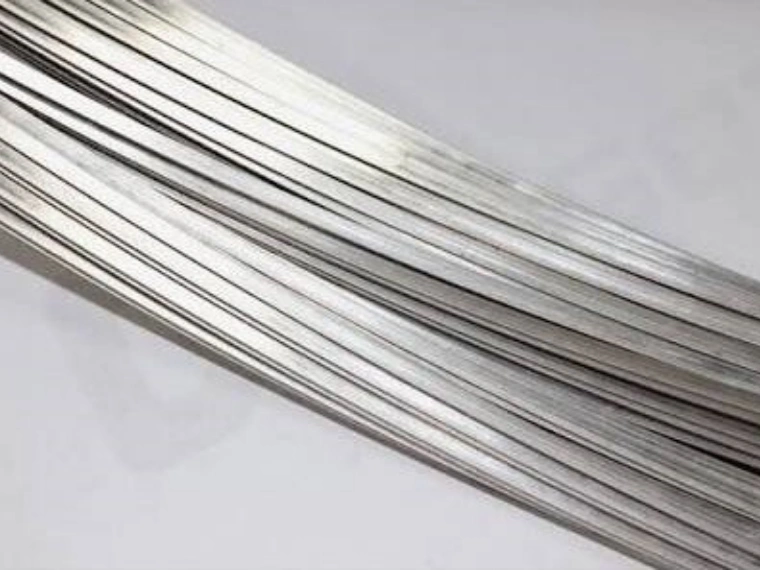

Le fil d’acier à ressort trempé à l’huile est un matériau essentiel pour les ressorts automobiles, ressorts de soupape, pièces de suspension et produits de ressorts industriels, reconnu pour sa résistance exceptionnelle à la fatigue et ses propriétés mécaniques stables. Comparé au fil d’acier ordinaire, le fil plat trempé à l’huile présente une résistance et une dureté plus élevées après traitement thermique spécifique, ce qui entraîne une plus grande résistance à la déformation lors de l’usinage.
Pour les fabricants qui transforment du fil rond trempé à l’huile en profils plats et rectangulaires, le choix du laminoir est déterminant : la configuration des équipements définit directement la précision dimensionnelle du produit, la qualité de surface, l’intégrité des arrêtes, le rendement de production et la durée de vie des outils. Un système de laminage de précision qualifié doit être adapté aux nuances de matériaux, aux spécifications du fil, à la capacité de production et aux normes de tolérance.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminage de précision personnalisées pour la fabrication de fil plat trempé à l’huile, permettant aux fabricants d’atteindre une production stable, de haute qualité et performante.
Caractéristiques principales du fil d’acier à ressort trempé à l’huile
Le fil d’acier à ressort trempé à l’huile subit un revenu thermique spécialisé, offrant une résistance à la traction extrêmement élevée et d’excellentes performances en fatigue, base indispensable pour la fabrication de ressorts haute performance. Plusieurs nuances couramment utilisées présentent des caractéristiques et des domaines d’application distincts, comme indiqué dans le tableau ci-dessous :
| Matériau | Caractéristiques | Applications |
|---|---|---|
| SAE9254 | Très bonne résistance à la fatigue | Ressorts automobiles |
| 60Si2Mn | Limite élastique élevée | Ressorts industriels |
| SUP10 | Bon équilibre résistance / ténacité | Composants pour véhicules |
| 50CrV4 | Excellente trempabilité | Ressorts haute performance |
Par ailleurs, les propriétés physiques spécifiques du fil trempé à l’huile imposent des contraintes strictes sur le laminage, chaque caractéristique influençant directement la qualité du laminage et le choix des équipements :
| Propriété | Incidence sur le laminage |
|---|---|
| Haute résistance | Nécessite une structure machine rigide pour supporter la pression de laminage |
| Forte dureté | Exige des rouleaux résistants à l’usure pour éviter l’abrasion superficielle |
| Durcissement structural marqué | Demande une réduction de déformation maîtrisée pour limiter les contraintes du matériau |
| Exigences en résistance à la fatigue | Implique un contrôle strict de la qualité de surface |
Sa capacité de déformation plastique limitée fait que des paramètres de laminage inadaptés entraînent facilement une fissuration des arrêtes, une déformation hétérogène et une instabilité dimensionnelle ; des équipements spécialisés et un pilotage précis du procédé sont donc indispensables.
Critères clés pour le choix du laminoir
Le choix d’un laminoir adapté à la production de fil plat trempé à l’huile repose sur trois axes principaux : état du matériau, dimensions du fil fini et exigences de précision, avec des règles d’adaptation claires selon les conditions de production.
État du matériau
Le fil de ressort trempé à l’huile est beaucoup plus dur que le fil recuit classique, avec une faible ductilité et une forte résistance à la déformation. Le laminage doit mettre en œuvre des paramètres affinés : réduction par passe maîtrisée, pression de laminage constante et stable, réglage haute précision des rouleaux et système de lubrification complet. Pour les produits nécessitant une forte déformation, le laminage multi-passes est obligatoire afin de disperser les concentrations de contraintes et éviter l’endommagement du matériau.
Dimensions du fil fini et équipements adaptés
Chaque gamme de spécifications et besoin de formage correspond à une configuration de laminoir dédiée, garantissant rendement et qualité produit :
| Besoin de production | Équipement recommandé |
|---|---|
| Fil plat standard | Laminoir de précision à deux rouleaux |
| Fil rectangulaire haute précision | Système de laminage Turks Head à quatre rouleaux |
| Multiples formes de profil | Laminoir universel |
| Traitement avec fort taux de réduction | Système de laminage multi-passes |
Exigences de précision
Les ressorts sont soumis à des normes de précision dimensionnelle et de surface extrêmement strictes. Les équipements de laminage de précision professionnels respectent durablement les tolérances industrielles suivantes :
| Paramètre | Norme de précision |
|---|---|
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Tolérance de largeur | ±0,01–0,05 mm |
| Rectitude | ≤3/1000 mm |
| Rugosité de surface | Ra 0,4–0,8 μm |
Présentation des systèmes de laminage principaux
Trois types de laminoirs dominent la production de fil plat trempé à l’huile, chacun avec des atouts spécifiques et des applications ciblées, adaptables à différents niveaux de précision et volumes de production.

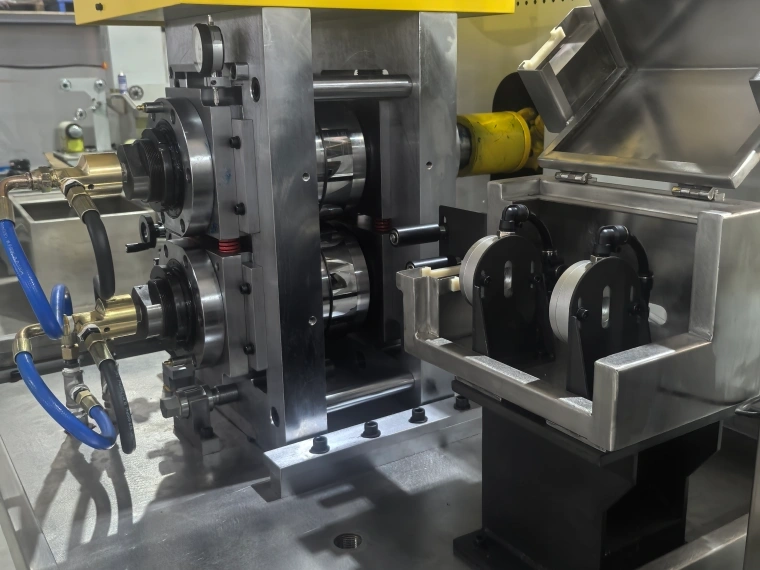

Laminoir de précision à deux rouleaux
C’est l’équipement le plus répandu pour la fabrication de fil plat standard. Ses principaux atouts sont une structure simple, une utilisation aisée et un rendement de production continu élevé. Il convient aux ressorts classiques avec exigences de précision modérées, offrant un bon équilibre entre coût de production et stabilité de fonctionnement.
Système de laminage Turks Head à quatre rouleaux
Conçu pour les usinages haute précision, cet équipement améliore significativement la précision de largeur du fil et la régularité du profil rectangulaire, tout en limitant les déformations des arrêtes et les écarts dimensionnels. C’est la solution privilégiée pour les produits haute performance : fils de ressorts automobiles et fils plats industriels de précision.
Système de laminage multi-passes
Destiné aux matériaux durs difficiles à déformer et aux opérations à fort taux de réduction, il utilise une déformation progressive par étapes. Il permet de disperser les contraintes de formage, optimiser l’écoulement du métal, améliorer la finition de surface et prolonger considérablement la durée de vie des outils. Il résout les principaux inconvénients de transformation du fil trempé à l’huile.
Intérêt de la technologie de cassette de laminage
La cassette de laminage est le composant central qui détermine la qualité finale du fil plat. Elle assure un positionnement précis des rouleaux, maîtrise la précision de la réduction de laminage, la géométrie du produit et l’état de contact superficiel pendant le formage.
Des cassettes de laminage personnalisées de haute qualité permettent non seulement un ajustage rapide des paramètres et un fonctionnement continu stable, mais aussi de réduire les arrêts de maintenance des machines et de garantir une précision dimensionnelle constante sur des lots entiers. CRM conçoit des cassettes de laminage exclusives adaptées à chaque nuance d’acier et spécification de produit, assurant une compatibilité optimale entre équipement et matériau.
Systèmes auxiliaires intelligents de contrôle qualité
Les productions modernes haut de gamme de fil plat reposent sur des systèmes auxiliaires intelligents pour stabiliser l’homogénéité des produits. Le système de mesure laser en ligne réalise une surveillance dynamique en temps réel de l’épaisseur, la largeur et la précision du profil du fil. Associé au système de régulation en boucle fermée, il ajuste automatiquement les paramètres de laminage et supprime les erreurs liées aux réglages manuels.
Le système d’enroulage automatique maintient une tension constante pendant la production, garantissant des bobines uniformes et une protection efficace du produit fini. Ces configurations intelligentes réduisent fortement les pertes de matière et améliorent la stabilité de production ainsi que le rendement.
Solutions de laminage personnalisées CRM
CRM propose des solutions complètes et intégrées de laminage de précision pour la fabrication de fil plat trempé à l’huile, regroupant des équipements clés : laminoirs de précision, systèmes Turks Head à quatre rouleaux, cassettes de laminage sur mesure, systèmes de mesure en ligne et services de lignes de production complètes.
Nous réalisons une évaluation projet personnalisée selon la nuance du matériau client, le diamètre du fil brut, les dimensions du produit fini, les normes de tolérance et les besoins de capacité de production, puis livrons des schémas d’ingénierie adaptés, afin d’aider les fabricants à mettre en place une production stable et une qualité produit constante.
Foire aux questions (FAQ)
- Peut-on laminer du fil de ressort trempé à l’huile pour obtenir du fil plat ? Oui. Cependant, du fait de sa haute résistance et dureté, il faut des paramètres de déformation maîtrisés et des équipements de laminage professionnels pour éviter les défauts d’usinage.
- Quel laminoir convient pour le fil de ressort automobile ? Le système de laminage Turks Head à quatre rouleaux est le choix optimal : il offre un contrôle dimensionnel supérieur et une précision de profil adaptés aux ressorts automobiles haut de gamme.
- Quels sont les atouts du laminage multi-passes sur le fil trempé à l’huile ? Il disperse efficacement les contraintes de formage, prévient la fissuration des arrêtes et les défauts de surface pour améliorer la qualité du produit.
- Quelle tolérance de précision peut atteindre le procédé de laminage ? Selon les matériaux et la configuration des équipements, le laminage de précision atteint une tolérance d’épaisseur de ±0,005–0,02 mm.
- Quelle est la fonction principale d’une cassette de laminage ? Elle assure un positionnement précis des rouleaux et une maîtrise rigoureuse de la déformation de laminage, ce qui détermine directement la qualité finale du fil plat.
- CRM fournit-il des lignes de production complètes ? Oui. CRM propose des équipements de laminage entièrement personnalisés, des systèmes de contrôle et des solutions de production complètes adaptées aux besoins des clients.
Conclusion
Le choix du laminoir est une étape essentielle pour garantir le taux de conformité et la stabilité du fil plat trempé à l’huile. Les laminoirs à deux rouleaux conviennent à la production de fil plat standard classique avec des avantages en termes de coût et de rendement, tandis que les systèmes Turks Head à quatre rouleaux et les solutions de laminage multi-passes sont plus adaptés aux produits d’acier à ressort haute précision, haute performance et aux spécifications complexes.
Grâce à une technologie de laminage sur mesure professionnelle et des gammes d’équipements complètes, CRM accompagne les fabricants du monde entier à produire du fil plat trempé à l’huile hautement fiable pour les secteurs des ressorts automobiles et industriels.
