Introduction
Dans la fabrication de fils plats en acier à ressort de haute précision, la précision dimensionnelle à elle‑seule ne détermine pas les performances du produit.
Pour des applications exigeantes telles que les ressorts automobiles, les ressorts de soupape et les composants élastiques industriels, l’état de contrainte interne du matériau joue un rôle essentiel sur la durée de vie en fatigue, la stabilité de formage et la fiabilité à long terme.
Au cours du laminage à froid, la déformation plastique modifie la structure interne de l’acier. Si ce procédé améliore la résistance et la dureté par écrouissage, il introduit également des contraintes résiduelles.
Lorsque les contraintes résiduelles ne sont pas correctement maîtrisées, les fabricants peuvent rencontrer les problèmes suivants :
- Modifications dimensionnelles après la coupe
- Variation des performances du ressort
- Déformation des bords
- Diminution de la résistance à la fatigue
- Fissurations inattendues au formage
C’est pourquoi la maîtrise des contraintes résiduelles est devenue l’une des technologies les plus importantes du laminage de précision moderne.
Sky Bluer Environmental Technology Co., Ltd. (CRM) développe des solutions de laminage de précision qui associent une conception de déformation optimisée, la technologie des cylindres et le contrôle des procédés, afin d’aider les fabricants à produire des fils plats en acier à ressort stables et à hautes performances.
Comprendre les contraintes résiduelles dans les fils plats laminés à froid
Les contraintes résiduelles correspondent aux contraintes internes qui subsistent dans un matériau après suppression des forces externes.
Pendant le laminage à froid, le matériau subit :
- Une compression exercée par les cylindres
- Une déformation par traction dans certaines zones
- Un écoulement plastique non uniforme
La distribution finale des contraintes dépend des facteurs ci‑dessous :
| Facteur | Influence |
|---|---|
| Taux de réduction | Détermine l’intensité de la déformation |
| Programme de passes | Maîtrise l’accumulation des contraintes |
| Géométrie des cylindres | Agit sur l’écoulement du matériau |
| Nuance du matériau | Influe sur la résistance à la déformation |
| Conditions de refroidissement | Agit sur la relaxation des contraintes |
Pour les aciers à ressort, maîtriser cette distribution de contraintes est indispensable car les ressorts sont soumis de manière répétée à des chargements cycliques.
Pourquoi les aciers à ressort sont sensibles aux contraintes résiduelles
Les aciers à ressort sont conçus pour stocker et restituer de l’énergie de façon répétée.
Nuances de matériaux typiques :
| Nuance du matériau | Caractéristiques |
|---|---|
| SAE1070 | Acier à ressort à haute teneur en carbone |
| SAE1095 | Dureté et résistance élevées |
| 60Si2Mn | Excellente résistance à la fatigue |
| SUP10 | Matériau à haute résistance pour ressorts de soupape |
| EN10270 | Applications de fils à ressort de précision |
Ces matériaux offrent une excellente élasticité grâce à :
- Une teneur élevée en carbone
- Des éléments d’alliage de renforcement
- Un traitement thermique maîtrisé
Cependant, ces mêmes caractéristiques les rendent sensibles à :
- Un écrouissage excessif
- Une déformation inégale
- Des concentrations de contraintes
Les paramètres de laminage doivent donc être soigneusement optimisés.
Relation entre écrouissage et contraintes résiduelles
Le laminage à froid augmente la résistance du matériau par écrouissage par déformation.
Néanmoins, une déformation à froid excessive génère des contraintes internes plus élevées.
Relation :
| Niveau d’écrouissage | État du matériau |
|---|---|
| Faible écrouissage | Contraintes plus faibles, faible augmentation de la résistance |
| Écrouissage maîtrisé | Équilibre entre résistance et stabilité |
| Écrouissage excessif | Contraintes élevées et ductilité réduite |
Pour le fil plat en acier à ressort, l’objectif n’est pas d’atteindre la dureté maximale.
Il vise à obtenir :
- La résistance mécanique requise
- Des dimensions stables
- Une bonne résistance à la fatigue
- Des performances de formage fiables
Comment le procédé de laminage génère des contraintes résiduelles
Au cours du laminage de fil plat, la déformation n’est pas totalement uniforme.
La surface et la zone centrale présentent des états de contrainte différents.
Sources typiques de contraintes :
Réduction d’épaisseur inégale
Lorsque la réduction d’épaisseur n’est pas homogène :
- Les contraintes internes deviennent inégales
- Des problèmes de planéité peuvent apparaître
Déformation des bords
Les bords du fil plat ont un écoulement matériau différent de la zone centrale.
Un défaut de maîtrise peut entraîner :
- Une traction sur les bords
- Des fissurations de bord
- Une instabilité du profil
Réduction excessive par passe
Une forte réduction au cours d’une seule passe peut augmenter :
- La concentration de déformation plastique
- L’écrouissage
- L’accumulation de contraintes résiduelles
C’est pourquoi un laminage multi‑passes optimisé est couramment utilisé pour les aciers à ressort à haute résistance.
Méthodes de maîtrise des contraintes résiduelles en laminage de précision
Programme de passes optimisé
Un programme de passes bien conçu répartit progressivement la déformation.
Stratégie typique :
| Étape de laminage | Objectif principal |
|---|---|
| Ébauche | Transformation stable du matériau |
| Intermédiaire | Réduction maîtrisée de la largeur et de l’épaisseur |
| Finition | Précision finale et qualité de surface |
Cela limite les déformations brutales et évite une concentration excessive des contraintes.
Conception précise des cylindres
La géométrie des cylindres agit directement sur la distribution des contraintes.
Paramètres importants :
| Paramètre | Fonction |
|---|---|
| Forme de la gorge | Maîtrise l’écoulement du matériau |
| Diamètre du cylindre | Assure la stabilité de la déformation |
| Géométrie de passe | Réduit les déformations inégales |
| État de surface | Améliore les conditions de contact |
Une conception adaptée des cylindres permet de conserver une déformation uniforme sur toute la section du fil.
Maîtrise de la tension pendant le laminage
Une tension stable entre les différentes étapes du procédé permet d’éviter :
- Le flambage
- L’allongement inégal
- Les variations dimensionnelles
Les lignes de laminage modernes intègrent :
- Un asservissement de la tension
- Des systèmes d’alimentation automatique
- Une surveillance en boucle fermée
Mesure en ligne et asservissement par retour d’information
Les systèmes de laminage de précision modernes utilisent des technologies d’inspection en temps réel.
Systèmes typiques :
| Technologie | Fonction |
|---|---|
| Jauge laser | Mesure de l’épaisseur et de la largeur |
| Réglage asservi | Correction automatique de l’écart entre cylindres |
| Commande PLC | Optimisation du procédé |
| Surveillance des données | Suivi de la qualité |
Le retour d’information continu garantit des conditions de production stables.
Effet des contraintes résiduelles sur les performances du ressort
Les contraintes résiduelles agissent directement sur les applications des ressorts.
Performances en fatigue
Les ressorts subissent des millions de cycles de chargement.
Des contraintes résiduelles de traction élevées peuvent accélérer :
- L’amorçage des fissures
- La rupture par fatigue
Stabilité dimensionnelle
Après coupe ou formage, des contraintes non maîtrisées peuvent provoquer :
- Des changements de forme
- Du gauchissement
- Des variations de longueur
Réponse au traitement thermique
Les contraintes résiduelles peuvent influencer :
- Le comportement de trempe
- La stabilité du revenu
- Les propriétés mécaniques finales
Ainsi, la maîtrise des contraintes pendant le laminage améliore la fiabilité globale du produit.
Maîtrise des contraintes résiduelles pour les applications de ressorts automobiles
Les ressorts automobiles exigent une fiabilité extrêmement élevée.
Exigences typiques :
| Application | Exigence clé |
|---|---|
| Ressort de soupape | Haute résistance à la fatigue |
| Ressort de suspension | Longue durée de vie |
| Composants de sécurité | Performances mécaniques stables |
Pour ces applications, les fabricants doivent maîtriser :
- La qualité de surface
- Les tolérances dimensionnelles
- L’état des contraintes internes
Un procédé de laminage de précision constitue la base de performances constantes des ressorts.
Lien entre le choix du matériau et les contraintes résiduelles
Les différentes nuances d’acier à ressort présentent des caractéristiques de déformation distinctes.
Chaque matériau requiert une stratégie de laminage adaptée.
Exemples :
Aciers à haute teneur en carbone
- Résistance plus élevée
- Capacité de déformation plus faible
Aciers silicium‑chrome
- Excellentes propriétés de fatigue
- Nécessitent un écrouissage maîtrisé
Le choix du matériau influe directement sur :
- Le taux de réduction
- Le nombre de passes
- La conception des cylindres
- La stratégie de maîtrise des contraintes
Les différentes nuances d’acier à ressort ont des comportements de déformation variés au laminage à froid, ce qui impose des paramètres de laminage et un contrôle de procédé optimisés.
Maîtrise des contraintes résiduelles et applications des aciers à ressort
Dans des domaines tels que les ressorts automobiles et les composants de précision, la durée de vie en fatigue et les performances mécaniques sont fortement influencées par les contraintes résiduelles générées au cours du laminage à froid.
Une solution de fabrication complète doit prendre en compte :
- Le matériau
- Le procédé de laminage
- La maîtrise des contraintes
- Les exigences de l’application finale

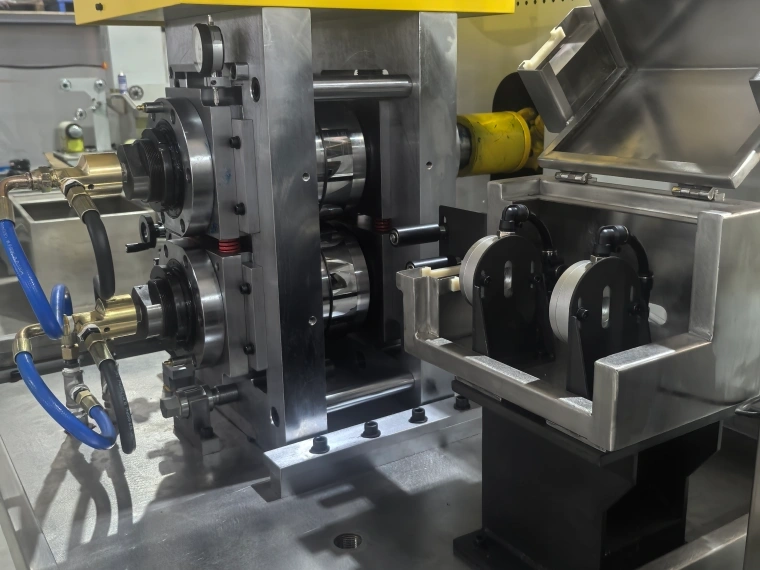

Solutions de laminage de précision CRM pour une production à contraintes maîtrisées
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des systèmes de laminage de précision sur mesure destinés à :
- Aciers à ressort à haute teneur en carbone
- Aciers à ressort silicium‑chrome
- Fils à ressort trempés à l’huile
- Applications de fils plats de précision
Le système peut intégrer :
✓ Laminoir de précision
✓ Cylindres de laminage de précision
✓ Mesure laser en ligne
✓ Système d’asservissement
✓ Surveillance automatisée du procédé
Grâce à une maîtrise optimisée de la déformation, CRM aide les fabricants à obtenir des dimensions stables et des performances de ressort fiables.
FAQ
- Qu’est‑ce qui provoque les contraintes résiduelles au laminage à froid ? Les contraintes résiduelles proviennent principalement d’une déformation plastique inégale, de réductions excessives, de différences d’écoulement matériau et d’une distribution de déformation hétérogène au cours du laminage.
- Pourquoi les contraintes résiduelles sont‑elles importantes pour le fil plat en acier à ressort ? Les ressorts fonctionnent sous chargements répétés ; des contraintes résiduelles non maîtrisées peuvent réduire la durée de vie en fatigue et entraîner une instabilité dimensionnelle en service.
- Peut‑on éliminer totalement les contraintes résiduelles après le laminage ? Une élimination complète est difficile, mais des paramètres de laminage optimisés, une déformation maîtrisée et un traitement thermique adapté permettent de réduire significativement les contraintes nuisibles.
- En quoi le programme de passes influe‑t‑il sur les contraintes résiduelles ? Un programme de passes bien conçu répartit progressivement la déformation, limite la concentration des contraintes et améliore la stabilité du produit.
- Quels matériaux en acier à ressort demandent une maîtrise stricte des contraintes ? Les aciers à haute teneur en carbone comme le SAE1095 et les aciers alliés à ressort tels que le 60Si2Mn et le SUP10 nécessitent une gestion rigoureuse des contraintes en raison de leur haute résistance.
- Comment un laminoir de précision contribue‑t‑il à maîtriser les contraintes résiduelles ? Les laminoirs de précision offrent un positionnement exact des cylindres, une maîtrise stable de la déformation et une surveillance en ligne, ce qui permet de conserver des états de contrainte constants.
Conclusion
La maîtrise des contraintes résiduelles est l’une des technologies clés qui conditionnent la qualité des fils plats en acier à ressort laminés à froid.
Un procédé de production performant ne se limite pas à atteindre les dimensions finales.
Le fabricant doit maîtriser :
- L’accumulation de l’écrouissage
- Le programme de passes
- La conception des cylindres
- Le comportement du matériau
- La stabilité du procédé en ligne
Pour les applications de ressorts à hautes performances, des contraintes résiduelles maîtrisées améliorent la durée de vie en fatigue, la stabilité dimensionnelle et la constance de fabrication.
Grâce à une technologie avancée de laminage de précision, Sky Bluer Environmental Technology Co., Ltd. (CRM) accompagne les fabricants du monde entier dans la réalisation de solutions fiables de fils plats en acier à ressort.
