Le fil de cuivre plat est devenu une solution de conducteur de plus en plus importante pour les moteurs et générateurs modernes grâce à son excellente conductivité électrique, à son taux élevé de remplissage des encoches et à ses meilleures performances thermiques.
Comparé au fil de cuivre rond traditionnel, le fil plat permet une disposition plus compacte des conducteurs à l’intérieur des encoches du stator ou du rotor. Cela permet aux ingénieurs d’obtenir une densité de puissance plus élevée, une meilleure efficacité électromagnétique et une utilisation plus efficace de l’espace d’installation disponible.
Aujourd’hui, le fil de cuivre plat est largement utilisé dans :
- Les moteurs de véhicules électriques
- Les moteurs industriels
- Les générateurs à haut rendement
- Les générateurs d’éoliennes
- Les systèmes électriques aérospatiaux
- Les machines électriques haute performance
Cependant, la fabrication de fil de cuivre plat pour moteurs et générateurs exige un contrôle strict de la géométrie du conducteur, de la qualité de surface, des propriétés mécaniques et de la stabilité dimensionnelle.
Pourquoi utiliser du fil de cuivre plat dans les moteurs et les générateurs ?
Les moteurs traditionnels utilisent principalement du fil de cuivre rond, car il est facile à transformer et à bobiner.
Cependant, le fil rond laisse des espaces inutilisés entre les conducteurs adjacents.
Le fil de cuivre plat résout ce problème grâce à sa section rectangulaire, qui s’adapte mieux à la géométrie des encoches des moteurs modernes.
| Caractéristique | Fil de cuivre rond | Fil de cuivre plat |
|---|---|---|
| Section transversale | Circulaire | Rectangulaire |
| Taux de remplissage des encoches | Plus faible | Plus élevé |
| Efficacité de remplissage | Modérée | Excellente |
| Optimisation de la densité de courant | Limitée | Meilleure |
| Dissipation thermique | Modérée | Améliorée |
| Structure du bobinage | Flexible | Plus compacte |
| Complexité de fabrication | Plus faible | Plus élevée |
Le principal avantage du fil plat ne réside donc pas simplement dans le changement de forme, mais dans sa capacité à optimiser l’ensemble de la conception électromagnétique du moteur ou du générateur.
Principales applications du fil de cuivre plat
Le fil de cuivre plat est utilisé dans différents types de machines électriques en fonction de leurs exigences de performance.

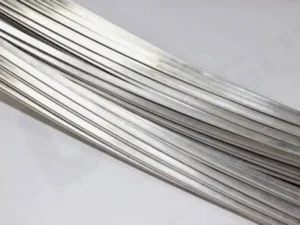

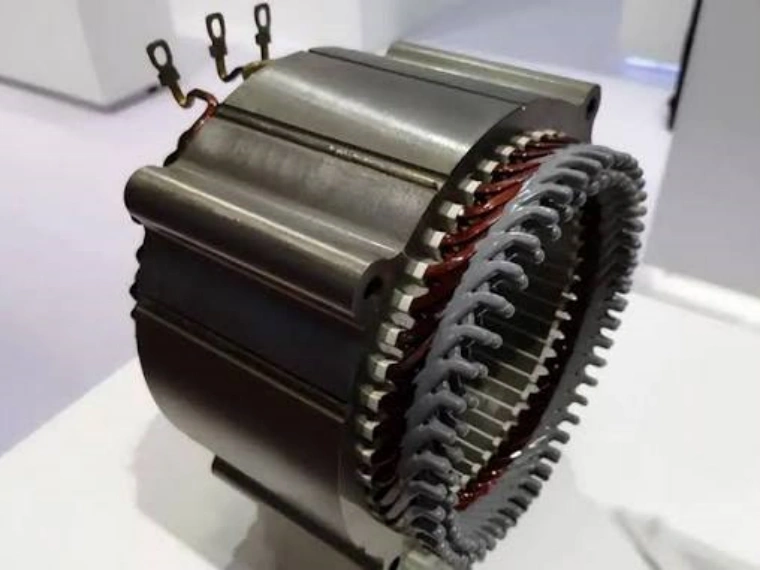

Moteurs de véhicules électriques
Les moteurs de véhicules électriques nécessitent une densité de puissance élevée, des dimensions compactes et d’excellentes performances thermiques.
Les conducteurs plats en cuivre permettent aux fabricants d’augmenter la quantité de cuivre placée dans les encoches du stator.
Les applications typiques comprennent :
- Moteurs Hairpin
- Moteurs de traction
- Moteurs à grande vitesse
- Moteurs pour véhicules hybrides
Pour les technologies de conducteurs rectangulaires destinées spécifiquement aux véhicules électriques, consultez : EV Motor Hairpin Wire Production Lines for Rectangular Copper Wire Manufacturing
Moteurs industriels
Les moteurs industriels nécessitent un fonctionnement stable, une longue durée de vie et un rendement élevé.
Le fil de cuivre plat peut améliorer :
- Le facteur de remplissage en cuivre
- L’efficacité énergétique
- La gestion thermique
- La stabilité mécanique
Les applications typiques comprennent :
| Type de moteur | Application du fil plat |
|---|---|
| Servomoteur | Bobinage haute précision |
| Moteur industriel CA | Bobinage à haut rendement |
| Moteur de compresseur | Conception de bobinage compacte |
| Moteur-générateur | Puissance de sortie élevée |
Générateurs
Les grands générateurs nécessitent des conducteurs capables de supporter des courants élevés tout en maintenant des performances d’isolation fiables.
Le fil de cuivre plat est couramment utilisé dans :
- Les générateurs d’éoliennes
- Les générateurs hydroélectriques
- Les générateurs électriques industriels
Pour les applications de générateurs, les dimensions du conducteur, la qualité de surface et la rectitude sont particulièrement importantes, car le processus de bobinage nécessite souvent un assemblage précis.
Spécifications typiques du fil de cuivre plat pour moteurs
Les dimensions requises varient en fonction de la conception du moteur.
Les plages typiques comprennent :
| Paramètre | Plage typique |
|---|---|
| Matériau | C11000 / Cuivre OF |
| Largeur | 1–20 mm |
| Épaisseur | 0,3–6 mm |
| Tolérance de largeur | ±0,005–0,03 mm |
| Tolérance d’épaisseur | ±0,003–0,02 mm |
| Rayon des angles | R0,1–0,8 mm |
| Conductivité | ≥97 % IACS |
| Surface | Lisse et sans défaut |
Les moteurs haute performance nécessitent souvent un contrôle dimensionnel plus strict, car la géométrie du conducteur influence directement le remplissage des encoches et l’épaisseur de l’isolation.
Exigences importantes pour le fil plat destiné aux moteurs et générateurs
Contrairement aux produits généraux en bande de cuivre, le fil plat destiné aux moteurs et générateurs présente plusieurs exigences spécifiques.
Précision dimensionnelle
La largeur et l’épaisseur doivent rester stables sur toute la longueur de la bobine.
Les paramètres importants comprennent :
| Paramètre | Importance |
|---|---|
| Précision de la largeur | Assure un positionnement correct dans l’encoche |
| Précision de l’épaisseur | Contrôle la hauteur du bobinage |
| Rayon des angles | Protège l’isolation |
| Rectitude | Améliore la stabilité du bobinage |
| Régularité de la section | Assure des performances électriques uniformes |
Même de faibles variations dimensionnelles peuvent influencer les processus de bobinage automatisés.
Qualité de surface
La surface du cuivre doit être propre et exempte de défauts.
Les exigences courantes comprennent :
| Exigence | Objectif |
|---|---|
| Surface lisse | Meilleure adhérence de l’isolation |
| Faible niveau de bavures | Éviter d’endommager l’isolation |
| Absence de rayures | Améliorer la fiabilité |
| Rugosité stable | Garantir des performances de revêtement constantes |
Pour les applications utilisant du fil de cuivre plat isolé, la qualité de surface devient encore plus importante.
Article associé : What is Enamelled Copper Flat Wire? Applications and Benefits
Contrôle du rayon des angles
Le rayon des angles est un facteur essentiel pour garantir la fiabilité de l’isolation électrique.
Un angle trop vif peut entraîner :
- Une concentration plus élevée des contraintes électriques
- Une épaisseur d’isolation irrégulière
- Un risque accru de défaillance de l’isolation
Un rayon contrôlé permet :
- Une meilleure couverture de l’isolation
- Un bobinage plus stable
- Une meilleure fiabilité du conducteur
Exigences typiques concernant le rayon des angles :
| Application | Rayon typique |
|---|---|
| Fil plat général | R0,2–0,8 mm |
| Conducteur pour moteur | R0,2–0,5 mm |
| Conducteur haute précision | Défini par le client |
Processus de fabrication du fil de cuivre plat
Un processus de fabrication typique comprend :
Fil machine en cuivre → Tréfilage → Laminage de précision → Traitement de surface → Inspection → Bobinage
Étape 1 : Préparation de la matière première
Un fil machine ou un fil rond en cuivre de haute qualité est sélectionné en fonction de :
- L’exigence de conductivité
- L’état mécanique
- La dimension finale du conducteur
Étape 2 : Tréfilage
Le tréfilage améliore :
- La précision du diamètre
- L’homogénéité du matériau
- L’état de surface

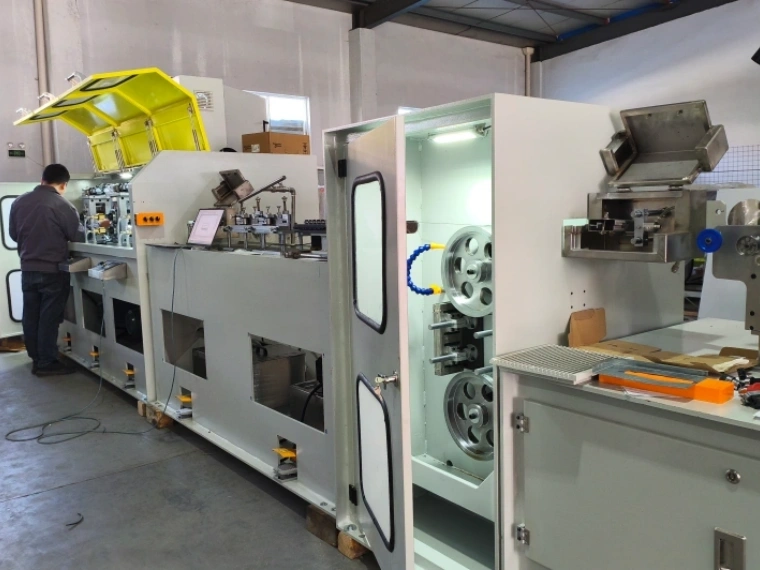

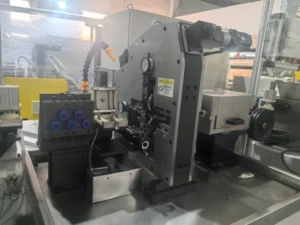

Étape 3 : Laminage de précision
Le laminage transforme le fil de cuivre rond en une section plate rectangulaire correspondant aux dimensions requises.
Un système de production typique peut comprendre :
| Équipement | Fonction |
|---|---|
| Système de déroulage | Alimentation stable du matériau |
| Unité de tréfilage | Réduction du diamètre |
| Laminoir de précision | Formage du fil plat |
| Système de mesure laser | Mesure en ligne |
| Système d’enroulement | Production des bobines |
Pour des solutions complètes de fabrication de fil plat, consultez : Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries
Exigences relatives au laminage de précision
La production de fil de cuivre plat destiné aux moteurs et générateurs exige des conditions de laminage stables.
Les principaux paramètres comprennent :
| Paramètre | Effet |
|---|---|
| Force de laminage | Contrôle la déformation |
| Précision de l’écartement des rouleaux | Contrôle l’épaisseur |
| Alignement des rouleaux | Contrôle la symétrie |
| Tension du fil | Améliore la stabilité |
| Vitesse de laminage | Influence la productivité |
| Lubrification | Améliore la qualité de surface |
Pour les applications de haute précision, des systèmes de contrôle automatique peuvent aider à maintenir une production stable pendant de longues périodes de fonctionnement.
Mesure en ligne et contrôle qualité
Les lignes modernes de production de fil de cuivre plat utilisent souvent des systèmes de mesure en ligne.
Les principaux éléments contrôlés comprennent :
| Élément contrôlé | Méthode |
|---|---|
| Largeur | Mesure laser |
| Épaisseur | Mesure laser |
| Rectitude | Inspection en ligne |
| Défauts de surface | Inspection optique |
| Tension | Surveillance par capteurs |
| Qualité de la bobine | Contrôle automatique |
L’avantage de la mesure en ligne est que les écarts de production peuvent être détectés et corrigés immédiatement.
Fil de cuivre plat vs fil plat émaillé
Le fil de cuivre plat constitue généralement la base conductrice avant l’application de l’isolation.
| Produit | Étape de fabrication |
|---|---|
| Fil de cuivre plat nu | Laminage + calibrage |
| Fil plat émaillé | Laminage du cuivre + émaillage |
| Fil de cuivre recouvert de papier | Laminage du cuivre + isolation papier |
| Conducteur isolé au mica | Laminage du cuivre + enveloppement de mica |
La qualité du fil de cuivre plat nu influence donc directement les performances du conducteur isolé final.
Pour plus d’informations : High Speed Flat Wire Production Systems for Enameled and Paper Covered Wire
Comment choisir une solution de production de fil de cuivre plat
Avant de sélectionner l’équipement, les fabricants doivent définir :
| Élément | Exemple d’exigence |
|---|---|
| Qualité du cuivre | C11000 / Cuivre OF |
| Diamètre d’entrée | mm |
| Largeur finale | mm |
| Épaisseur finale | mm |
| Rayon des angles | R mm |
| Tolérance | ± mm |
| Vitesse de production | m/min |
| Poids de la bobine | kg |
| Exigence de surface | Lisse / polie |
| Niveau d’automatisation | Manuel / Automatique |
Une ligne de production adaptée doit être conçue en fonction de l’application finale du moteur ou du générateur, et non uniquement selon les dimensions du conducteur.
Conclusion
Le fil de cuivre plat joue un rôle important dans le développement des moteurs et générateurs à haut rendement.
Ses avantages en matière de :
- Taux de remplissage des encoches plus élevé
- Densité de puissance améliorée
- Meilleures performances thermiques
- Conception de bobinage compacte
en font une solution de conducteur idéale pour les machines électriques modernes.
Cependant, la production fiable de fil de cuivre plat exige un contrôle précis de :
- La largeur
- L’épaisseur
- Le rayon des angles
- La qualité de surface
- La rectitude
- Les performances électriques
