Introduction : L’importance du choix du matériau dans la fabrication du fil plat en acier à ressort
L’acier à ressort est un matériau essentiel pour les composants soumis à de fortes contraintes, nécessitant une résistance mécanique élevée, une bonne élasticité et une excellente résistance à la fatigue. Dans des secteurs tels que l’automobile, la mécanique générale et les équipements de précision, les performances d’un ressort ne dépendent pas uniquement de son conception, mais aussi de la qualité et des caractéristiques du matériau brut.
Lors de la fabrication de fil plat de précision à partir d’acier à ressort, le choix de la nuance est une étape déterminante.
Différentes normes internationales (SAE, DIN, EN, JIS) définissent les nuances d’aciers à ressort selon leur composition chimique, leurs propriétés mécaniques et leurs domaines d’application.
Pour les fabricants, maîtriser ces différences permet de définir :
- Le procédé de laminage adapté
- La force de formage nécessaire
- Les paramètres de traitement thermique
- Les performances finales du produit
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminage de précision personnalisées adaptées à chaque nuance d’acier à ressort, afin de garantir une production stable de fil plat aux dimensions rigoureuses et à la qualité de surface irréprochable.
Principales normes d’aciers à ressort pour la fabrication de fil plat
Les aciers à ressort sont classés selon des référentiels internationaux reconnus. Les systèmes les plus utilisés sont regroupés dans le tableau ci-dessous :
| Norme | Zone géographique | Nuances emblématiques |
|---|---|---|
| SAE | Amérique du Nord | SAE1070, SAE1075, SAE1095, SAE9254 |
| DIN | Allemagne | 50CrV4, 55CrSi7 |
| EN | Europe | EN10270, 50CrV4 |
| JIS | Japon | SUP7, SUP10 |
Si chaque pays utilise une nomenclature distincte, de nombreuses nuances présentent des compositions chimiques et des performances équivalentes.
Nuances d’aciers à ressort SAE
Les références SAE sont largement répandues sur le marché nord-américain et dans le commerce international.
SAE1070 / SAE1075
Aciers à haute teneur en carbone offrant une bonne résistance et une résistance à l’usure satisfaisante.
Caractéristiques principales :
- Taux de carbone élevé
- Comportement élastique correct
- Adapté aux ressorts standards
Domaines d’application :
- Ressorts industriels
- Agrafes et clips
- Composants mécaniques courants
SAE1095
Ce grade possède une teneur en carbone plus importante et développe une dureté élevée après traitement thermique.
Atouts :
- Résistance mécanique élevée
- Bonne résistance à l’usure
- Conservation stable de la force de rappel du ressort
Utilisations courantes :
- Ressorts de précision
- Composants plats élastiques
- Pièces supportant des charges lourdes
SAE9254
Acier allié au silicium spécialement conçu pour une résistance à la fatigue exceptionnelle.
Points forts :
- Élasticité remarquable
- Très haute résistance à la traction
- Performances en fatigue supérieures
Applications :
- Ressorts de suspension automobile
- Ressorts haute performance
Nuances DIN et EN d’aciers à ressort
Les normes européennes DIN et EN dominent les marchés automobile et industriel en Europe.
50CrV4
C’est l’un des aciers alliés pour ressorts les plus répandus en Europe.
Rôle des éléments d’alliage :
| Élément | Fonction métallurgique |
|---|---|
| Carbone | Augmente la dureté et la résistance |
| Chrome | Améliore la trempabilité |
| Vanadium | Renforce la ténacité et affine la structure cristalline |
Avantages :
- Excellente résistance à la fatigue
- Bonne ténacité
- Propriétés mécaniques stables
Applications :
- Ressorts pour véhicules
- Composants élastiques à forte charge
- Machines industrielles
55CrSi7
Acier à ressort silicium-chrome doté des qualités suivantes :
- Limite élastique très élevée
- Bonne résistance aux chocs
- Performances élastiques durables
Il est privilégié pour des équipements soumis à des sollicitations cycliques répétées et nécessitant une longue durée de vie.
Nuances d’aciers à ressort JIS
Les normes japonaises JIS sont très utilisées dans l’automobile et l’usinage de précision.
SUP7
Acier silicium-manganèse pour ressorts :
- Bonne élasticité
- Résistance mécanique élevée
- Réponse favorable aux traitements thermiques
SUP10
Acier chrome-vanadium destiné aux applications exigeantes.
Caractéristiques :
- Très bonne résistance à la fatigue
- Grande durabilité
- Stabilité des propriétés sous charges cycliques
Applications :
- Systèmes de suspension automobile
- Composants de ressorts de précision
- Ressorts industriels
Tableau comparatif des nuances courantes d’aciers à ressort
| Nuance | Résistance | Résistance à la fatigue | Application type |
|---|---|---|---|
| SAE1075 | Moyenne à élevée | Bonne | Ressorts standards |
| SAE1095 | Élevée | Bonne | Ressorts plats de précision |
| SAE9254 | Très élevée | Excellente | Ressorts automobiles |
| 60Si2Mn | Élevée | Excellente | Ressorts industriels |
| 50CrV4 | Très élevée | Excellente | Composants à forte charge |
| SUP10 | Élevée | Excellente | Pièces automobiles |
Incidence de la nuance sur le procédé de laminage de précision
Chaque nuance présente un comportement de déformation unique. Les matériaux à haute résistance imposent des contraintes spécifiques.
Maîtrise de la réduction de déformation
Une réduction trop importante en une seule passe entraîne :
- Fissuration des arrêtes
- Dégradation de la surface
- Accumulation de contraintes internes
C’est pourquoi les fabricants privilégient :
- Le laminage multi-passes
- Une conception optimisée des rouleaux
- Une vitesse de laminage adaptée
Choix des équipements selon le matériau
| Contrainte matériau | Solution de laminage recommandée |
|---|---|
| Acier à ressort carbone standard | Laminoir de précision à deux rouleaux |
| Acier allié haute résistance | Système Turks Head à quatre rouleaux |
| Fort taux de déformation nécessaire | Ligne de laminage multi-passes |
| Produits exigeant une haute précision | Laminage associé à un système de mesure en ligne |
Exigences de qualité de surface du fil plat en acier à ressort
Les composants à ressort fonctionnent sous sollicitations cycliques répétées ; tout défaut superficiel réduit drastiquement leur durée de vie en fatigue.
Les critères essentiels sont :
- Finition de surface lisse
- Arrêtes régulières et sans fissures
- Dimensions constantes
- Faible niveau de contraintes résiduelles
Les systèmes de laminage de précision modernes intègrent :
- Cassettes de laminage haute précision
- Systèmes de mesure laser
- Régulation en boucle fermée afin de conserver une qualité homogène sur toute la production.

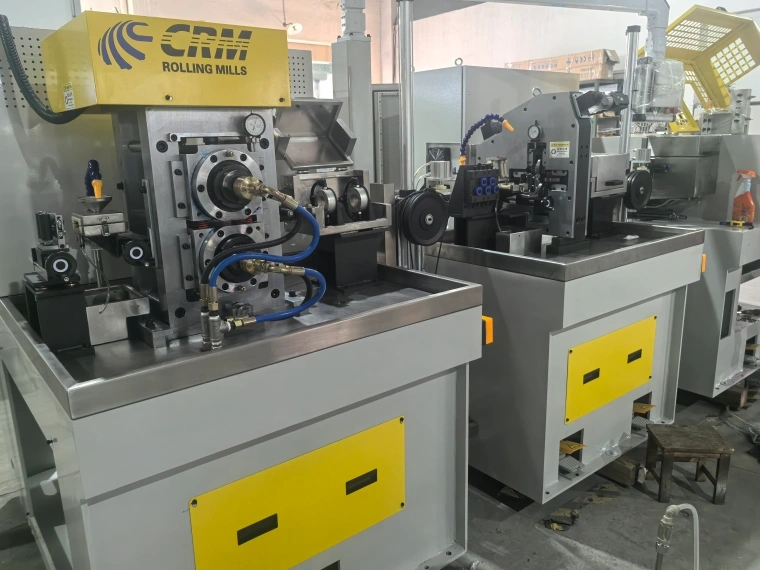

Solutions de laminage CRM adaptées à chaque nuance d’acier à ressort
Sky Bluer Environmental Technology Co., Ltd. (CRM) conçoit des systèmes de laminage de précision adaptés à chaque type d’acier et aux besoins de production du client.
| Équipement | Fonction principale |
|---|---|
| Laminoir de précision | Formage du fil plat |
| Système Turks Head 4 rouleaux | Contrôle ultra-précis du profil rectangulaire |
| Cassette de laminage | Réglage micrométrique des rouleaux |
| Système de mesure en ligne | Contrôle qualité en temps réel |
| Ligne de production complète | Chaîne de fabrication intégrée |
Grâce à une analyse approfondie des caractéristiques métallurgiques des matériaux et une optimisation du cycle de laminage, CRM accompagne les fabricants à produire du fil plat haut de gamme destiné aux secteurs automobile, industriel et des équipements de précision.
Foire aux questions (FAQ)
- Quelle nuance d’acier à ressort privilégier pour fabriquer du fil plat ? Le choix dépend de l’application finale. SAE9254, 50CrV4, 60Si2Mn et SUP10 sont les références privilégiées pour les ressorts haute performance.
- Peut-on utiliser le même laminoir pour différentes nuances d’aciers à ressort ? Oui, mais les paramètres de laminage, les outils et le planning de réduction doivent être ajustés selon les caractéristiques mécaniques du matériau.
- Quelle différence existe entre les normes SAE et DIN pour les aciers à ressort ? Les normes SAE sont majoritairement utilisées en Amérique du Nord, tandis que DIN et EN prévalent en Europe. Elles définissent des propriétés matériaux similaires avec des appellations différentes.
- Pourquoi la nuance d’acier influence-t-elle le laminage ? La composition des alliages détermine la dureté, la résistance à la déformation et le comportement de durcissement structural au cours du laminage.
- Quel laminoir choisir pour les aciers à ressort haute résistance ? Les systèmes Turks Head à quatre rouleaux et les lignes de laminage multi-passes de précision sont recommandés pour ces matériaux.
- CRM propose-t-il des solutions adaptées à des nuances d’acier sur mesure ? Oui. CRM dimensionne ses installations de laminage selon la nuance du matériau, le diamètre du fil brut, les tolérances demandées et la capacité de production souhaitée.
Conclusion
Le choix d’une nuance d’acier à ressort adaptée est la base d’une fabrication réussie de fil plat.
Les normes SAE, DIN, EN et JIS offrent une gamme complète de matériaux classés par résistance, résistance à la fatigue et domaine d’usage.
Cependant, même le meilleur matériau nécessite un procédé de transformation adapté. Un système de laminage de précision bien étudié garantit des dimensions fidèles, une qualité constante et une production fiable.
Grâce à des solutions de laminage entièrement personnalisées, CRM accompagne les industriels du monde entier pour transformer toutes les nuances d’aciers à ressort en fil plat de haute qualité.
