Introduction

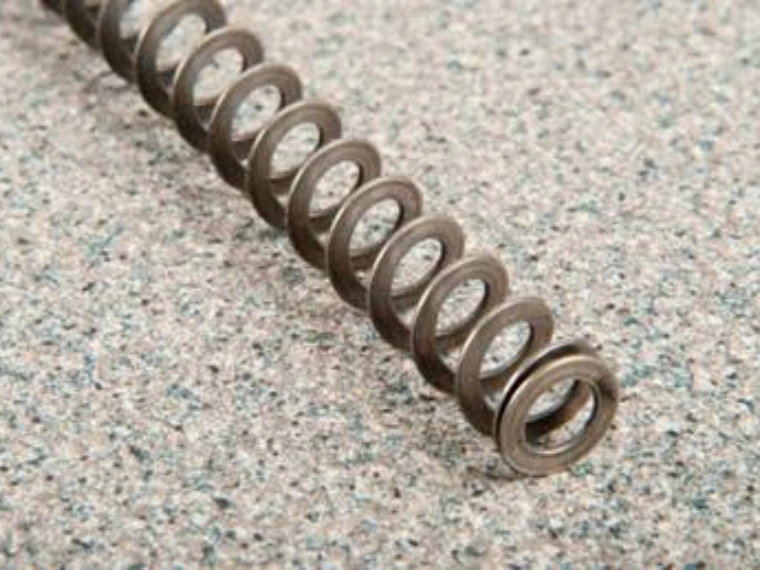

L’acier à ressort silicium-chrome est l’un des matériaux majeurs utilisés pour la fabrication de ressorts haute performance. Grâce à sa limite élastique excellente, sa résistance à la fatigue et sa haute résistance à la traction, des nuances telles que le 60Si2Mn, le SUP10, le SAE9254 et le 50CrV4 sont largement employées pour les ressorts automobiles, ressorts industriels et composants mécaniques de précision.
Cependant, produire du fil plat de haute qualité en acier à ressort silicium-chrome ne se limite pas à un simple aplatissement du fil. Comparé aux aciers au carbone classiques, l’acier silicium-chrome présente une résistance mécanique supérieure et un durcissement structural marqué, ce qui complexifie le procédé de formage.
Pendant la fabrication du fil plat, les fabricants doivent maîtriser rigoureusement la déformation, la qualité de surface, l’état des arrêtes et la précision dimensionnelle. Un système de laminage de précision complet intégrant l’alimentation, le redressage, le laminage, le contrôle en ligne et l’enroulage est indispensable pour garantir une production stable.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminage de précision personnalisées aux fabricants produisant du fil plat en acier à ressort haute résistance soumis à des exigences strictes de précision et de fiabilité.
Caractéristiques de l’acier à ressort silicium-chrome pour la fabrication de fil plat
L’acier à ressort silicium-chrome appartient à la famille des aciers alliés pour ressorts aux propriétés mécaniques renforcées. L’ajout de silicium améliore l’élasticité, tandis que le chrome et d’autres éléments d’alliage renforcent la trempabilité et les performances en fatigue.
Nuances de matériaux courants
| Nuance du matériau | Norme | Caractéristiques principales | Applications |
|---|---|---|---|
| 60Si2Mn | GB | Haute résistance et excellente résistance à la fatigue | Ressorts automobiles |
| SUP10 | JIS | Élasticité et ténacité remarquables | Composants de ressorts pour véhicules |
| SAE9254 | ASTM | Performances élevées en fatigue | Ressorts pour charges lourdes |
| 50CrV4 | EN | Acier allié chrome-vanadium | Ressorts haute performance |
Caractéristiques typiques et incidence sur la production
| Propriété | Impact sur le procédé de fabrication |
|---|---|
| Haute résistance à la traction | Nécessite des équipements de laminage à structure rigide |
| Durcissement structural prononcé | Implique une réduction maîtrisée par passe |
| Dureté élevée | Augmente l’usure des outils de laminage |
| Excellente résistance à la fatigue | Exige une qualité de surface irréprochable |
Les composants à ressort fonctionnent souvent sous sollicitations cycliques répétées ; même de légers défauts de surface ou écarts dimensionnels peuvent réduire leur durée de vie. C’est pourquoi la technologie de laminage de précision est essentielle pour préserver la fiabilité du produit fini.
Pourquoi le laminage de précision est indispensable pour le fil plat en acier silicium-chrome
Les procédés traditionnels de transformation des fils ne permettent pas un contrôle suffisant pour les applications de ressorts haute performance. Le laminage de précision offre de nombreux atouts pour fabriquer du fil plat et rectangulaire en acier à ressort.
Maîtrise de la déformation du matériau
L’acier silicium-chrome présente une forte résistance à la déformation. Une réduction trop importante en une seule passe risque de provoquer :
- Fissuration des arrêtes
- Épaisseur hétérogène
- Concentration de contraintes internes
Le laminage multi-passes réduit progressivement la section du fil, assure un meilleur écoulement du métal et améliore la stabilité dimensionnelle.
Amélioration de la qualité de surface
Les composants en acier à ressort sont sensibles aux défauts de surface, car ceux-ci deviennent des points d’amorçage de fissures en fatigue pendant leur utilisation.
Les systèmes de laminage de précision permettent d’obtenir :
- Une finition de surface lisse
- Une qualité constante des arrêtes
- Une limitation des dommages superficiels
Contrôle dimensionnel précis
Les fabricants de ressorts imposent un contrôle strict de l’épaisseur et de la largeur, car la géométrie finale du fil détermine directement la force de rappel du ressort et la précision d’assemblage.
Exigences de précision typiques
| Paramètre | Précision atteignable |
|---|---|
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Tolérance de largeur | ±0,01–0,05 mm |
| Rectitude | ≤3/1000 mm |
| Rugosité de surface | Ra 0,4–0,8 μm |
Configuration complète d’un système de laminage de précision
Une ligne de production moderne de fil plat en acier silicium-chrome regroupe plusieurs modules intégrés.
Système de déroulage
L’unité de déroulage assure une alimentation stable du fil avant l’étape de formage.
Fonctions principales :
- Alimentation continue du matériau
- Régulation stable de la tension
- Guidage du fil
- Gestion des bobines
Pour les aciers à ressort haute résistance, une alimentation stable est cruciale : les fluctuations de tension dégradent les dimensions finales du fil.
Unité de redressage
Avant d’entrer dans le laminoir, le fil doit être parfaitement redressé.
Le redressage élimine :
- Courbures initiales
- Mémoire de bobinage
- Écarts d’avance du fil
Un système de redressage performant renforce la régularité du laminage et limite les écarts dimensionnels.

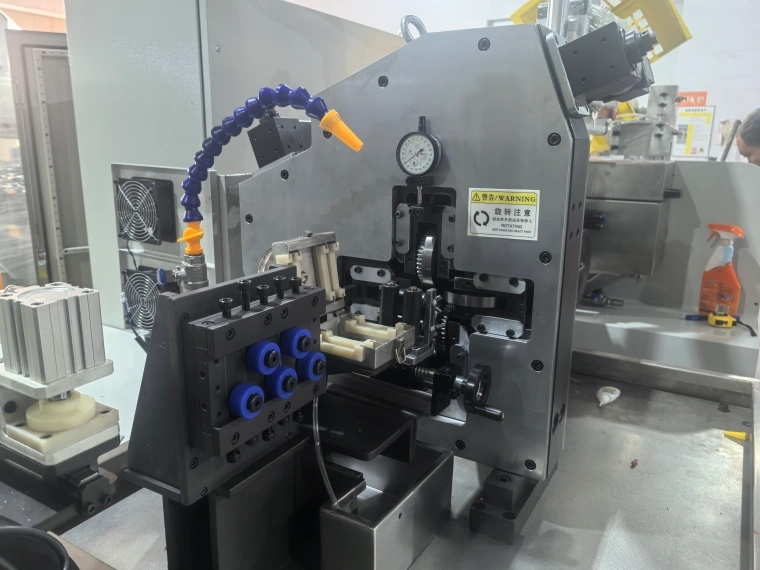

Laminoir de précision
Le laminoir constitue l’équipement central du formage du fil plat en acier silicium-chrome.
Selon les spécifications du produit, les fabricants peuvent choisir :
- Laminoir de précision à deux rouleaux
- Système de laminage Turks Head à quatre rouleaux
- Laminoir universel
Plages de paramètres de production typiques
| Paramètre | Gamme de fonctionnement |
|---|---|
| Matériaux | 60Si2Mn, SUP10, SAE9254 |
| Diamètre d’entrée | 2–12 mm |
| Largeur finale | 1–30 mm |
| Épaisseur finale | 0,3–8 mm |
| Vitesse de production | 30–350 m/min |
Un laminoir de précision doit disposer des caractéristiques suivantes :
- Structure extrêmement rigide
- Réglage précis des rouleaux
- Outils de laminage résistants à l’usure
- Système de commande asservi stable
Système de mesure en ligne
Les lignes de production modernes pour acier à ressort utilisent de plus en plus la mesure laser pour un contrôle en temps réel.
Le système surveille :
- Épaisseur du fil
- Largeur du fil
- Précision du profil
Grâce à une régulation en boucle fermée, le système de laminage ajuste automatiquement ses paramètres pour conserver une qualité de sortie constante.
Système d’enroulage
L’étape finale d’enroulage garantit une forme de bobine homogène pour le fil plat fini.
Un système d’enroulage fiable assure :
- Bobinage à tension constante
- Bobines uniformes
- Facilité de transport
- Protection du produit fini
Principaux défis du laminage de l’acier à ressort silicium-chrome
Maîtrise de la qualité des arrêtes
L’acier à ressort présente une résistance élevée ; une déformation mal maîtrisée entraîne des fissures sur les arrêtes. Une conception optimisée des rouleaux et des cycles de réduction adaptés sont nécessaires pour obtenir des arrêtes lisses.
Régulation des contraintes résiduelles
Une force de formage excessive génère des contraintes internes qui perturbent les traitements thermiques ultérieurs et les performances du ressort. Des passes de laminage progressives permettent de limiter les concentrations de contraintes.
Stabilité de la production
Pour les applications automobiles et industrielles, les fabricants exigent une qualité constante sur de longues plages de production continue. Les systèmes de mesure en ligne et de régulation automatique améliorent la stabilité du procédé.
Solutions de laminage de précision CRM pour la fabrication d’aciers à ressort
Sky Bluer Environmental Technology Co., Ltd. (CRM) conçoit des systèmes de laminage de précision personnalisés pour les applications de formage métallique haute performance.
Les solutions CRM sont dimensionnées selon :
- La nuance du matériau
- Les dimensions finales du fil
- Les exigences de précision
- La capacité de production
- Le niveau d’automatisation requis
En associant la technologie de laminage de précision, les systèmes de mesure en ligne et des outils sur mesure, CRM permet aux fabricants de ressorts de réaliser une production stable et efficace de fil plat en acier silicium-chrome.
Pour les entreprises produisant des ressorts automobiles, ressorts industriels et composants de précision, un système de laminage adapté est la base d’une qualité produit constante et d’une exploitation industrielle performante sur le long terme.
Conclusion
La fabrication de fil plat en acier silicium-chrome nécessite une technologie de formage avancée et un pilotage précis du procédé. Chaque étape, de la préparation du matériau et du redressage au laminage de précision et au contrôle en ligne, influe sur les performances du produit fini.
Un système de laminage de précision complet offre aux fabricants une meilleure précision dimensionnelle, une qualité de surface améliorée et une efficacité de production supérieure.
Forte d’une solide expérience en ingénierie et de solutions d’équipements personnalisées, CRM accompagne les fabricants de ressorts du monde entier à concevoir des systèmes de production de fil plat fiables pour des applications industrielles exigeantes.
