Introduction au fil rectangulaire en titane médical
Le fil rectangulaire en alliage de titane de qualité médicale est un matériau profilé essentiel pour les dispositifs médicaux haut de gamme utilisés en orthopédie, en dentisterie et dans les instruments mini-invasifs. Comparé au fil en acier inoxydable, le fil en alliage de titane présente une densité plus faible, une excellente biocompatibilité, des propriétés non magnétiques ainsi qu’un module d’élasticité plus proche de celui de l’os humain, ce qui le rend particulièrement adapté aux applications médicales exigeantes.
Le titane pur Grade 2 et l’alliage de titane Grade 5 Ti-6Al-4V ELI sont deux des principaux matériaux en titane utilisés dans le domaine médical. Cependant, les alliages de titane présentent une forte réactivité chimique, s’oxydent facilement, possèdent une ductilité limitée à température ambiante et sont difficiles à former par laminage. Les lignes conventionnelles de fabrication de fils ont donc des difficultés à produire du fil rectangulaire en titane médical de haute précision avec une qualité de surface parfaitement contrôlée.
Sky Bluer est spécialisé dans les solutions de fabrication personnalisées pour les fils profilés et les fils de formes spéciales en titane médical. Nos solutions visent à maîtriser les principales difficultés techniques liées à la transformation du titane, notamment l’oxydation, la fissuration et l’instabilité du profil pendant le formage.
Cet article présente de manière systématique le processus complet de fabrication, les principaux équipements, les technologies clés de contrôle et les applications du fil rectangulaire en titane médical. Il s’intègre au système complet présenté dans notre page pilier : Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production.
Caractéristiques des alliages de titane médical Grade 2 et Grade 5
Titane pur Grade 2 (ASTM F67)
Le titane Grade 2 se caractérise par une grande pureté, une excellente biocompatibilité, une bonne ductilité et de bonnes propriétés de formage.
Il convient notamment aux applications suivantes :
- Fils pour systèmes de fixation médicale
- Composants auxiliaires pour applications dentaires
- Composants implantables soumis à des charges relativement faibles
Ces applications imposent des exigences strictes en matière d’état de surface, de précision dimensionnelle et de régularité du matériau.
Alliage de titane Grade 5 Ti-6Al-4V ELI (ASTM F136)
Le Ti-6Al-4V ELI est un alliage de titane à très faible teneur en éléments interstitiels. Il offre une résistance mécanique élevée, une excellente résistance à la fatigue et des propriétés mécaniques stables.
Il constitue l’un des matériaux privilégiés pour les implants orthopédiques soumis à des charges importantes et pour les composants chirurgicaux de précision.
Sa transformation exige donc une excellente stabilité et une grande répétabilité du processus de laminage et de formage.
Processus complet de fabrication du fil rectangulaire en titane médical
Le titane et ses alliages présentent une forte affinité avec l’oxygène à température élevée. Il est donc nécessaire de contrôler soigneusement l’atmosphère, la température et le taux de déformation tout au long du processus de fabrication.
Le processus complet comprend la fusion et la purification sous vide, le forgeage du lingot, le tréfilage fin, le recuit sous vide en plusieurs étapes, le laminage de précision du profil rectangulaire et le traitement final de la surface.
Flux du processus :
Contrôle de la matière première en titane
→ Refusion à l’arc sous vide (VAR)
→ Forgeage du lingot et affinage du grain
→ Tréfilage fin
→ Recuit sous vide en plusieurs étapes
→ Laminage de précision du profil rectangulaire
→ Passivation et polissage de surface
→ Contrôle de précision et conditionnement
Refusion et purification sous vide
Le titane peut facilement absorber de l’oxygène, de l’azote et d’autres impuretés pendant certaines étapes de transformation.
L’utilisation d’équipements de fusion sous vide et de la technologie de refusion à l’arc sous vide (VAR – Vacuum Arc Remelting) permet d’améliorer la pureté, l’homogénéité et la régularité de la composition de l’alliage.
Un contrôle rigoureux des impuretés et de la composition chimique contribue également à réduire les risques de fragilisation et de défaillance prématurée du fil fini.
Tréfilage fin à faible déformation
Les alliages de titane présentent une capacité de déformation à froid limitée, notamment lorsque la réduction de section par passe n’est pas correctement contrôlée.
La machine de tréfilage fonctionne donc avec une alimentation régulière du fil et un processus de tréfilage en plusieurs passes avec des réductions contrôlées.
Cette méthode permet de :
- Réduire le risque de rupture du fil
- Limiter les rayures et les défauts de surface
- Contrôler l’écrouissage du matériau
- Produire un fil rond de haute qualité pour le laminage rectangulaire ultérieur
Recuit sous vide en plusieurs étapes
Pendant le tréfilage, le fil de titane subit un écrouissage et accumule des contraintes internes.
Le recuit sous vide effectué entre certaines étapes de déformation permet de réduire ces contraintes internes et de restaurer la ductilité nécessaire aux opérations de formage suivantes.
En parallèle, une atmosphère sous vide ou correctement contrôlée contribue à limiter l’oxydation de la surface et les variations de coloration pouvant apparaître pendant un traitement thermique réalisé en présence d’air.
Laminage de précision des profils spéciaux – processus clé
Contrairement à un simple fil plat, le fil rectangulaire en titane nécessite un contrôle précis de la largeur, de l’épaisseur, du rayon des angles, de la planéité des faces latérales et de la symétrie globale de la section.

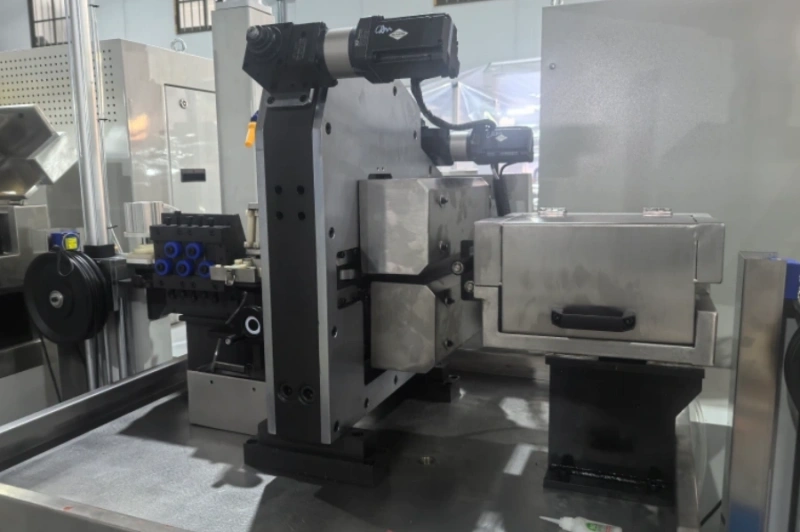

Le laminoir de précision pour fils profilés, développé selon les exigences du produit, utilise une technologie de formage en plusieurs passes afin de transformer progressivement le fil en une section rectangulaire précise.
Les principaux paramètres à contrôler comprennent :
- Largeur
- Épaisseur
- Rayon des angles
- Symétrie de la section
- Planéité des faces latérales
- Rectitude longitudinale
- Qualité de surface
Pour plus de détails techniques sur cette étape, consultez : Precision Rolling for Medical Flat Wire: Process and Equipment.
Traitement de surface et passivation de qualité médicale
Après le laminage, le fil rectangulaire en titane peut être soumis à des opérations spécifiques de nettoyage, de passivation et de polissage ultrafin selon les exigences de l’application finale.
Ces traitements permettent d’obtenir une surface propre et homogène et favorisent la formation d’une couche stable d’oxyde de titane.
Le procédé de traitement de surface doit être sélectionné en fonction de la nuance de titane, de l’application médicale prévue et des normes applicables au produit final.
Principales difficultés techniques et solutions
Oxydation du titane à haute température
Solution : utiliser une atmosphère contrôlée ou des procédés sous vide lors des traitements thermiques lorsque cela est nécessaire, tout en limitant l’exposition du titane chauffé à l’air.
Cette approche permet de réduire l’oxydation, la contamination de surface et les variations de couleur indésirables.
Ductilité limitée et risque de fissuration pendant le formage
Solution : optimiser la réduction à chaque passe et combiner un laminage multi-passes à faible déformation avec des traitements de recuit intermédiaires adaptés.
Cette méthode permet de mieux équilibrer l’effort de déformation et la ductilité disponible du matériau, réduisant ainsi considérablement le risque de fissuration.
Asymétrie de la section rectangulaire et défauts des arêtes
Solution : utiliser des rouleaux profilés personnalisés ainsi que des systèmes de mesure et de réglage dimensionnel en temps réel.
Cette configuration permet d’obtenir une section rectangulaire régulière et d’améliorer la constance des arêtes et des faces latérales.
Contrôle des tolérances d’ultra-précision
Grâce à un laminoir de haute rigidité, à des rouleaux fabriqués avec une grande précision et à des systèmes intelligents de mesure et de compensation, une ligne correctement configurée peut être conçue pour travailler avec des tolérances dimensionnelles extrêmement serrées.
Pour les applications nécessitant des tolérances pouvant atteindre ±0,002 mm, la configuration définitive de la ligne doit être déterminée en fonction de la nuance de titane, des dimensions du produit, du rapport largeur/épaisseur, de la vitesse de production et du système de mesure utilisé.
Pour plus d’informations, consultez : How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing.
Applications médicales du fil rectangulaire en titane
Fil rectangulaire en titane pur Grade 2
Les applications peuvent notamment inclure :
- Composants pour l’orthodontie
- Éléments pour systèmes de fixation médicale
- Fils de connexion pour instruments mini-invasifs
- Composants médicaux profilés soumis à de faibles charges
Fil rectangulaire en alliage de titane Grade 5
Les applications peuvent notamment inclure :
- Composants pour systèmes de fixation orthopédique
- Composants pour systèmes de correction vertébrale
- Composants chirurgicaux de précision à haute résistance
- Pièces profilées de précision pour dispositifs médicaux
FAQ sur la fabrication du fil rectangulaire en titane médical
Q1 : Pourquoi le fil médical en titane est-il plus difficile à fabriquer que le fil en acier inoxydable ?
R : Le titane présente une forte réactivité chimique et une grande affinité avec l’oxygène à température élevée. Ses caractéristiques de déformation à froid diffèrent également de celles de nombreux aciers inoxydables. Il est donc nécessaire de contrôler avec précision la température, l’atmosphère, le taux de déformation et le traitement thermique.
Q2 : Quels sont les éléments clés pour produire un fil rectangulaire en titane de haute qualité ?
R : Les principaux facteurs comprennent une matière première contrôlée, une protection appropriée contre l’oxydation, une déformation en plusieurs passes avec de faibles réductions, des traitements de recuit adaptés et des rouleaux profilés de haute précision.
Q3 : Vos équipements peuvent-ils produire des fils de titane avec des profils personnalisés ?
R : Oui. Nous pouvons développer des solutions de laminage pour des sections rectangulaires, trapézoïdales et d’autres profils spéciaux selon les plans, les dimensions, les tolérances et les exigences de production du client.
Q4 : Le fil de titane fini nécessite-t-il un traitement anticorrosion spécifique ?
R : Selon l’application, des procédés professionnels de nettoyage, de passivation et de polissage peuvent être utilisés afin d’obtenir une surface propre, contrôlée et stable. Les exigences précises doivent être définies en fonction de l’application médicale et des normes correspondantes.
Q5 : Quel niveau de précision une ligne de production de fil rectangulaire en titane peut-elle atteindre ?
R : Pour certaines spécifications et avec une configuration appropriée, le système peut être conçu pour atteindre des tolérances dimensionnelles allant jusqu’à ±0,002 mm et une rectitude pouvant atteindre ≤0,3 mm/m. La précision réelle dépend notamment de la nuance de titane, des dimensions d’entrée et de sortie, du taux de réduction, de la vitesse de production et du système de mesure.
Équipements recommandés et ligne clé en main pour la production de fil de titane
Les principaux équipements recommandés comprennent :
- Ligne de production de fil rectangulaire en titane Grade 2 / Grade 5
- Laminoir de précision pour fils à profils spéciaux
- Machine de tréfilage
- Système de recuit sous vide
- Équipement de fusion et de refusion sous vide
- Système de mesure dimensionnelle en ligne
- Système de bobinage de précision
La solution clé en main de Sky Bluer Environmental Technology Co., Ltd. pour la fabrication de fils médicaux en titane est conçue pour répondre aux principaux défis de transformation de ces matériaux, notamment l’oxydation, la fissuration, la stabilité dimensionnelle et la précision du profil.
Grâce à l’intégration du tréfilage, du traitement thermique, du laminage de précision, de la mesure en ligne et du bobinage, nous pouvons développer des lignes de production personnalisées en fonction de la nuance de titane, des dimensions finales, des tolérances et des exigences spécifiques de production.
Contactez notre équipe d’ingénieurs pour obtenir une solution personnalisée et une offre pour votre ligne de production de fil rectangulaire en titane médical !
