Introduction : Les contraintes de fabrication du fil plat en acier à ressort de précision
Le fil plat en acier à ressort est largement utilisé pour les ressorts automobiles, composants industriels et équipements mécaniques de précision, où la rigueur dimensionnelle et la fiabilité à long terme sont primordiales.
Cependant, la transformation de fil rond en fil plat à partir d’aciers à ressort haute résistance présente de nombreux défis. Des nuances comme SAE9254, SAE1095, 50CrV4 et SUP10 se caractérisent par :
- Une résistance à la traction élevée
- Une forte opposition à la déformation
- Des tolérances dimensionnelles très serrées
- Des exigences strictes en matière de tenue à la fatigue
Les procédés d’aplatissement traditionnels à deux rouleaux ne permettent pas toujours un contrôle suffisant pour les applications avancées, notamment lorsque les clients demandent :
- Des tolérances d’épaisseur réduites
- Des profils rectangulaires parfaitement calibrés
- Une excellente qualité des arrêtes
- Une production continue stable
Le laminoir Turks Head à quatre rouleaux constitue une solution plus performante : il maîtrise la déformation du matériau depuis quatre directions simultanément. Grâce à une force de laminage multidirectionnelle, les fabricants obtiennent une géométrie de profil plus fidèle, une surface de meilleure qualité et une homogénéité de production renforcée.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des systèmes de laminage Turks Head à quatre rouleaux personnalisés adaptés au fil plat en acier à ressort et aux autres fils profilés de précision.

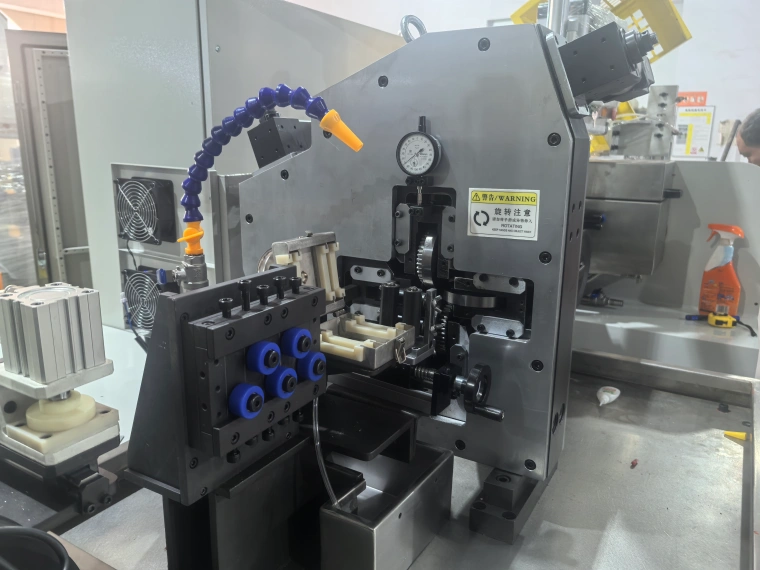

Qu’est-ce qu’un laminoir Turks Head à quatre rouleaux ?
Le laminoir Turks Head à quatre rouleaux est une machine de formage de précision équipée de quatre rouleaux indépendants disposés autour du fil. Ces quatre rouleaux régulent simultanément :
- La direction de l’épaisseur
- La direction de la largeur
- La forme des arrêtes
- La géométrie globale du profil
Par rapport aux systèmes classiques à deux rouleaux, la technologie quatre rouleaux assure une répartition plus équilibrée de la déformation du métal.
Structure de base
| Composant | Fonction |
|---|---|
| Rouleau supérieur | Maîtrise la réduction d’épaisseur |
| Rouleau inférieur | Support du matériau pendant le formage |
| Rouleaux latéraux | Contrôle de la largeur et du profil |
| Cassette de laminage | Maintien d’un positionnement précis des rouleaux |
Cette conception convient parfaitement à la fabrication de :
- Fil plat
- Fil rectangulaire
- Profil carré
- Fils profilés spéciaux
Pourquoi le fil plat en acier à ressort requiert la technologie quatre rouleaux
Les aciers à ressort présentent des contraintes spécifiques lors du façonnage. Lors du laminage, une déformation excessive sur un seul axe peut entraîner :
- Des fissurations des arrêtes
- Un profil irrégulier
- Des contraintes internes résiduelles
- Une instabilité dimensionnelle
La technologie Turks Head à quatre rouleaux optimise le procédé en répartissant la déformation de manière homogène sur tout le matériau. Ses principaux atouts sont détaillés ci-dessous.
Maîtrise améliorée de la largeur et de l’épaisseur
La structure à quatre rouleaux gère indépendamment l’épaisseur et la largeur du fil, permettant d’atteindre des dimensions extrêmement précises.
Niveaux de précision habituels
| Paramètre | Précision usuelle |
|---|---|
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Tolérance de largeur | ±0,01–0,05 mm |
| Rectitude | ≤3/1000 mm |
Meilleure qualité des arrêtes
Pour les composants à ressort, l’état des arrêtes est déterminant : des angles vifs ou des défauts deviennent des points de concentration de contraintes et réduisent la durée de vie du produit fini. Les systèmes à quatre rouleaux garantissent :
- Des arrêtes uniformes et lisses
- Une forme rectangulaire parfaitement symétrique
- Une diminution des défauts marginaux
Réduction des contraintes dans le matériau
Le formage multidirectionnel limite les pressions de déformation locales excessives. Les avantages sont :
- Risque de fissuration fortement réduit
- Amélioration de l’écoulement du métal
- Allongement de la durée de vie des outils de laminage
Comparatif : Laminoir deux rouleaux vs Laminoir Turks Head quatre rouleaux
Chaque application nécessite un équipement adapté.
| Caractéristique | Laminoir à deux rouleaux | Laminoir Turks Head à quatre rouleaux |
|---|---|---|
| Structure | Deux rouleaux actifs | Quatre rouleaux de formage |
| Contrôle de l’épaisseur | Correct | Excellent |
| Contrôle de la largeur | Limité | Excellent |
| Qualité des arrêtes | Standard | Optimisée |
| Précision du profil | Moyenne | Élevée |
| Formes complexes | Peu adapté | Parfaitement adapté |
| Matériaux haute résistance | Convenable | Très performant |
Les systèmes à deux rouleaux suffisent pour produire du fil plat standard. En revanche, pour du fil plat en acier à ressort de précision soumis à des tolérances serrées, la technologie quatre rouleaux offre des résultats bien supérieurs.
Technologies clés intégrées aux systèmes de laminage quatre rouleaux modernes
Un ensemble Turks Head performant regroupe plusieurs innovations techniques avancées.
Cassette de laminage de précision
La cassette assure un positionnement stable et rigoureux des rouleaux. Ses caractéristiques principales :
- Structure haute rigidité
- Réglages rapides et simples
- Fonctionnement stable sur de longues productions
- Composants résistants à l’usure
Réglage servo des rouleaux
Le réglage automatisé par servomoteur améliore :
- La rapidité de mise en production
- L’homogénéité des productions longues
- La stabilité dimensionnelle du fil
Système de mesure laser en ligne
Pendant le laminage continu, des capteurs laser surveillent en permanence :
- L’épaisseur du fil
- La largeur du fil
- Les écarts de profil
Les données de mesure sont reliées au système de régulation en boucle fermée, qui corrige automatiquement les paramètres de laminage.
Cycle de production avec laminoir Turks Head à quatre rouleaux
Une ligne de fabrication complète suit cette séquence opératoire :
| Étape du procédé | Fonction |
|---|---|
| Déroulage | Alimentation continue et stable du fil rond |
| Redressage | Correction des courbures résiduelles pour un alignement parfait |
| Laminage quatre rouleaux | Formage de précision du profil plat ou rectangulaire |
| Mesure en ligne | Contrôle dynamique des dimensions en temps réel |
| Enroulage | Fabrication des bobines de fil plat fini |
Pour les aciers à ressort haute résistance, plusieurs passes de laminage sont généralement nécessaires afin d’obtenir :
- Une stabilité dimensionnelle maximale
- Une réduction des contraintes de formage
- Une finition de surface optimale
Domaines d’application des laminoirs Turks Head à quatre rouleaux
Les systèmes de laminage quatre rouleaux sont utilisés dans tous les secteurs demandant des profils métalliques calibrés avec grande précision.
| Secteur industriel | Applications principales |
|---|---|
| Automobile | Ressorts de suspension, pièces élastiques de précision |
| Machines industrielles | Ressorts supportant de lourdes charges |
| Électronique | Composants de contact miniatures et précis |
| Aéronautique | Profils en alliages spéciaux |
| Dispositifs médicaux | Petits composants de précision |
Matériaux traités :
- Acier à ressort au carbone
- Acier à ressort allié silicium
- Acier inoxydable
- Alliages de nickel
- Alliages de titane
Solution de laminage Turks Head à quatre rouleaux proposée par CRM
Sky Bluer Environmental Technology Co., Ltd. (CRM) conçoit des équipements de laminage de précision entièrement personnalisés selon les besoins de chaque client.
Gamme de solutions CRM
| Solution technique | Fonction |
|---|---|
| Laminoir Turks Head à quatre rouleaux | Formage haute précision des profils plats et rectangulaires |
| Système de cassette de laminage | Positionnement micrométrique stable des rouleaux |
| Système de commande servo | Réglages automatiques et constants |
| Système de mesure laser | Contrôle qualité continu en ligne |
| Ligne de production complète | Solution clé en main intégrée |
CRM accompagne les clients pour optimiser l’ensemble des paramètres de fabrication :
- Caractéristiques du matériau brut
- Programme de passes de laminage
- Configuration globale de la ligne
- Spécifications du produit fini
En associant conception mécanique rigoureuse et technologie de commande intelligente, CRM permet aux industriels de produire du fil plat en acier à ressort d’excellente qualité.
Foire aux questions (FAQ)
- Qu’est-ce qu’un laminoir Turks Head à quatre rouleaux ? C’est une machine de laminage de précision équipée de quatre rouleaux qui maîtrisent la déformation du fil depuis plusieurs axes simultanés.
- Pourquoi la technologie quatre rouleaux est adaptée au fil plat en acier à ressort ? Elle offre un contrôle incomparable de l’épaisseur, de la largeur et du profil pour les matériaux à haute résistance mécanique.
- Quels produits peut-on fabriquer avec un laminoir Turks Head ? Il permet de produire du fil plat, fil rectangulaire, fil carré et des profils spéciaux sur mesure.
- Quel niveau de précision peut atteindre le laminage quatre rouleaux ? Selon le matériau et la configuration de la machine, la tolérance sur l’épaisseur peut descendre jusqu’à ±0,005–0,02 mm.
- CRM propose-t-il des systèmes de laminage personnalisés ? Oui, CRM développe des solutions sur mesure adaptées à la nuance d’acier, aux dimensions du fil, aux exigences de tolérance et au débit de production du client.
Conclusion
Les laminoirs Turks Head à quatre rouleaux constituent une solution de pointe pour les fabricants de fil plat en acier à ressort haute précision. Par rapport aux méthodes de laminage traditionnelles, cette technologie garantit un contrôle optimal de l’épaisseur, de la largeur, de la géométrie du profil et de la qualité des arrêtes.
Pour des applications exigeantes telles que les ressorts automobiles, composants industriels et pièces mécaniques de précision, un système de laminage stable et rigoureux est indispensable.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des ensembles Turks Head à quatre rouleaux sur mesure, des laminoirs de précision, des systèmes de mesure en ligne et des lignes complètes de fabrication de fil plat.
Grâce à une technologie de formage avancée et un support ingénierique professionnel, CRM aide des industriels du monde entier à améliorer leur rendement de production, à maintenir une qualité constante et à concevoir des produits en fil plat en acier à ressort fiables destinés aux secteurs industriels avancés.
