Introduction : Maîtriser la fabrication du fil plat en acier à ressort

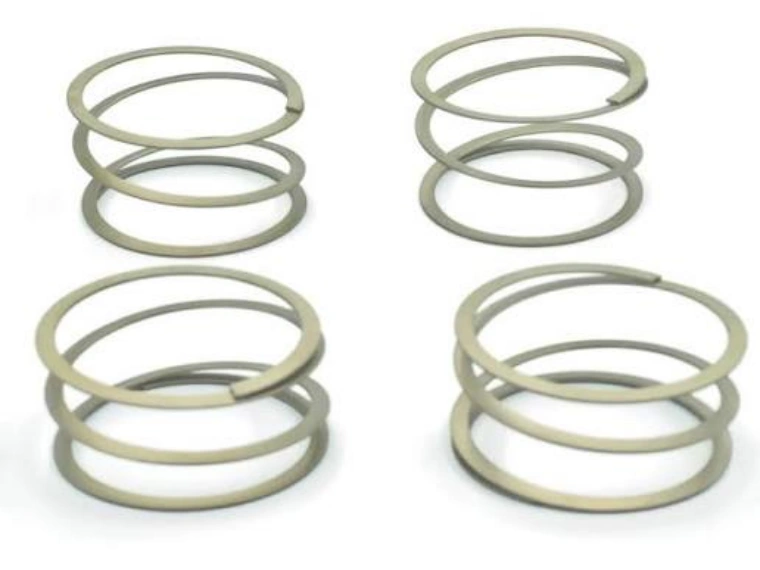

Le fil plat en acier à ressort est largement utilisé pour les ressorts automobiles, composants mécaniques, contacts électriques et équipements industriels de précision, grâce à son excellente résistance mécanique, son élasticité et sa résistance à la fatigue.
Cependant, transformer du fil rond en fil plat haute qualité nécessite un procédé de fabrication rigoureusement maîtrisé. Contrairement à un simple aplatissement, la production de fil plat de précision en acier à ressort comporte plusieurs étapes indispensables pour obtenir :
- Des cotes d’épaisseur et de largeur parfaitement précises
- Des propriétés mécaniques stables sur tout le lot
- Une surface lisse sans défaut
- Des bobines uniformes et régulières
Des nuances comme SAE9254, SAE1095, 60Si2Mn, 50CrV4 et SUP10 requièrent une technologie de formage de précision du fait de leur haute résistance et de leur forte opposition à la déformation.
Une ligne de production complète regroupe généralement ces étapes clés :
- Préparation des matières premières
- Déroulage du fil
- Redressage
- Laminage de précision
- Mesure en ligne
- Traitement de surface
- Enroulage final en bobine
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions complètes de laminage de précision pour la fabrication de fil plat en acier à ressort, garantissant aux clients une production stable et performante.
Préparation des matières premières
La première étape de fabrication du fil plat consiste à sélectionner le fil rond adapté. La qualité du matériau brut détermine directement les performances du fil plat fini.
Critères de contrôle du fil brut
| Paramètre | Importance |
|---|---|
| Nuance d’acier | Définit l’ensemble des propriétés mécaniques finales |
| Diamètre du fil rond | Détermine le taux de réduction du laminage |
| État de surface | Conditionne la finition superficielle du produit fini |
| Dureté initiale | Définit les paramètres de formage à mettre en œuvre |
Nuances courantes et leurs applications
| Matériau | Domaine d’application |
|---|---|
| SAE9254 | Ressorts de suspension automobile |
| SAE1095 | Ressorts plats de précision |
| 60Si2Mn | Ressorts industriels polyvalents |
| 50CrV4 | Composants à forte charge |
| SUP10 | Ressorts haute performance |
Avant de lancer la production, les fabricants réalisent systématiquement ces contrôles :
- Vérification du certificat matière
- Détection des défauts de surface
- Contrôle des tolérances dimensionnelles du fil rond
- Homogénéité des caractéristiques du matériau sur toute la bobine
Système de déroulage et d’alimentation du fil
Le dérouleur assure une alimentation continue et stable de la ligne de laminage. Pour la production de fil plat de précision, la stabilité de la tension est essentielle : toute fluctuation génère des écarts dimensionnels sur le produit fini.
Un ensemble de déroulage complet comprend :
- Support de bobine
- Système de régulation de tension
- Guides de fil anti-déviation
- Dispositifs de sécurité de protection
Un alimentation stable permet de :
- Limiter les déviations latérales du fil
- Renforcer la stabilité du laminage
- Garantir une qualité constante des produits
Étape de redressage
Avant le laminage, le fil rond en acier à ressort doit être redressé. Cette opération vise à supprimer :
- Les courbures résiduelles
- La mémoire d’enroulage de la bobine
- Les déformations liées à l’alimentation
Bénéfices d’un redressage performant
| Avantage | Effet sur la production |
|---|---|
| Meilleur alignement du fil | Laminage plus stable et régulier |
| Réduction des vibrations | Amélioration de la précision dimensionnelle |
| Alimentation homogène | Finition de surface uniforme |
Pour les applications haut de gamme, la rectitude du fil avant laminage impacte directement la géométrie finale du fil plat.

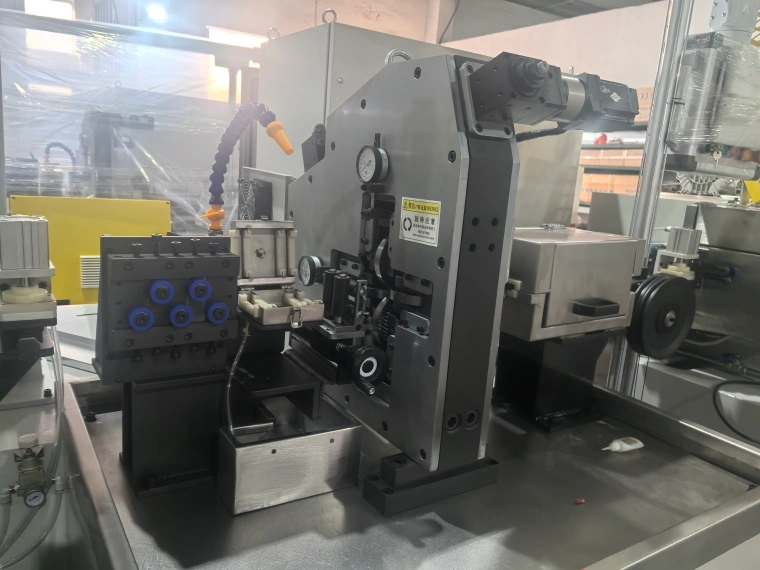

Procédé de laminage de précision : étape centrale de fabrication
Le laminage de précision est le cœur de la production du fil plat : le fil rond est progressivement comprimé et formé en profil plat ou rectangulaire. Il faut maîtriser rigoureusement :
- Taux de réduction par passe
- Force de laminage
- Entraxe des rouleaux
- Vitesse de production
Plages de paramètres de production habituelles
| Paramètre | Gamme de fonctionnement |
|---|---|
| Diamètre du fil rond entrant | 2–12 mm |
| Largeur du fil plat fini | 1–30 mm |
| Épaisseur du fil plat fini | 0,3–8 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Vitesse de production | 30–350 m/min |
Trois types de systèmes de laminage sont adaptés selon les besoins du client :
1. Laminoir à deux rouleaux de précision
Destiné à :
- Fil plat standard
- Produits à exigences de précision modérées
- Besoins de cadence de production élevée
2. Système Turks Head à quatre rouleaux
Destiné à :
- Fil rectangulaire de haute précision
- Composants de ressorts automobiles
- Applications demandant une géométrie stricte
Atouts :
- Maîtrise optimale du profil rectangulaire
- Arrêtes parfaitement régulières et symétriques
- Très grande stabilité dimensionnelle
3. Laminage multi-passes
Indispensable pour les aciers à ressort haute résistance.
Avantages :
- Réduction des contraintes de formage dans le matériau
- Diminution des risques de fissuration des arrêtes
- Amélioration de l’écoulement du métal
- Finition de surface plus lisse
Mesure en ligne et contrôle qualité continu
Les lignes modernes de fabrication de fil plat intègrent des systèmes d’inspection en permanence. Les appareils de mesure laser surveillent en temps réel :
- Épaisseur du fil
- Largeur du fil
- Régularité du profil
Les données de mesure sont connectées au système de régulation en boucle fermée, qui ajuste automatiquement :
- L’entraxe des rouleaux
- L’ensemble des paramètres de laminage
- Les conditions de production
Points forts de la mesure laser en ligne
- Contrôle qualité dynamique en temps réel
- Réduction drastique des rebuts de matière
- Homogénéité renforcée des productions longues
- Diminution de la dépendance aux opérateurs
Traitement de surface et finitions complémentaires
Selon les spécifications du client, des traitements complémentaires sont appliqués après laminage :
- Nettoyage du fil
- Polissage de surface
- Traitement thermique
- Revêtement de protection
Ces opérations visent à améliorer :
- L’état de surface du fil
- La résistance à la corrosion
- La durée de vie en fatigue des ressorts finis
Enroulage final et conditionnement des bobines
L’étape d’enroulage définit la qualité de la bobine livrée au client. Un système de bobinage performant garantit :
- Une tension d’enroulage constante
- Des bobines parfaitement uniformes et compactes
- Une facilité de manipulation et de transport
- Absence de déformation du fil plat
Les bobines de fil plat fini doivent être protégées contre :
- Les chocs mécaniques
- Les rayures superficielles
- Les courbures excessives
Présentation d’une ligne de production complète de fil plat en acier à ressort
Chaque station remplit une fonction dédiée et fonctionne en continuité avec les autres modules :
| Étape du procédé | Fonction principale |
|---|---|
| Déroulage | Alimentation stable du fil rond |
| Redressage | Suppression des courbures résiduelles |
| Laminage de précision | Formage du profil plat ou rectangulaire |
| Mesure laser en ligne | Contrôle continu des dimensions |
| Traitement de surface | Amélioration de la finition et des propriétés |
| Bobinage | Réalisation des bobines de fil plat fini |
Une ligne intégrée permet de gagner sur plusieurs axes :
- Augmentation du rendement de production
- Homogénéité maximale des produits
- Stabilité globale du procédé
- Flexibilité pour changer de gamme de fil
Solutions de laminage CRM pour fil plat en acier à ressort
Sky Bluer Environmental Technology Co., Ltd. (CRM) conçoit des systèmes de laminage de précision entièrement personnalisés pour les fabricants de fil plat en acier à ressort.
| Solution / Équipement | Fonction |
|---|---|
| Laminoir de précision | Formage haute fidélité des profils plats |
| Système Turks Head à quatre rouleaux | Contrôle ultra-précis des rectangles et des arrêtes |
| Cassette de laminage | Réglage stable et répétable des rouleaux |
| Système de mesure laser | Inspection dynamique en ligne |
| Ligne de production complète | Ensemble intégré de fabrication clé en main |
En associant conception mécanique rigide, automatisation intelligente et retour d’expérience sur les procédés métallurgiques, CRM aide les industriels à produire du fil plat adapté aux applications de ressorts les plus exigeantes.
Foire aux questions (FAQ)
- Quel est le procédé principal de fabrication du fil plat en acier à ressort ? Le cycle complet inclut le déroulage, le redressage, le laminage de précision, la mesure en ligne, les traitements de surface et l’enroulage en bobines.
- Pourquoi le laminage de précision est indispensable pour le fil de ressort ? Les aciers à ressort possèdent une forte résistance à la déformation ; le laminage contrôlé permet de maîtriser l’écoulement du métal et de conserver des dimensions rigoureuses.
- Quel laminoir choisir pour du fil de ressort automobile ? Les systèmes Turks Head à quatre rouleaux sont la solution privilégiée pour les applications automobiles demandant une très haute précision géométrique.
- Quelle précision dimensionnelle peut atteindre le fil plat en acier à ressort ? Selon la nuance et la configuration des équipements, la tolérance sur l’épaisseur peut descendre jusqu’à ±0,005–0,02 mm.
- Pourquoi intégrer une mesure en ligne sur la ligne de production ? Elle assure un suivi qualité permanent et permet de conserver une précision stable sur toute la production sans arrêt manuel.
- CRM propose-t-il des lignes de production complètes de fil plat ? Oui. CRM fournit des laminoirs personnalisés, des systèmes de mesure et des chaînes de fabrication intégrées adaptées aux besoins de chaque client.
Conclusion
La fabrication du fil plat en acier à ressort demande une maîtrise stricte à chaque étape, depuis la préparation du fil rond brut, l’alimentation et le redressage, jusqu’au laminage de précision, l’inspection en ligne et l’enroulage final.
Un procédé de production complet et parfaitement régulé garantit :
- Des dimensions fiables et des tolérances constantes
- Une surface et des arrêtes exempts de défauts
- Un rendement stable et une réduction des pertes de matière
- Des ressorts finis performants et durables pour des applications exigeantes
Grâce à une technologie de laminage avancée, des systèmes de contrôle intelligents et des équipements sur mesure, les fabricants atteignent des standards de qualité élevés et optimisent leur rendement de production.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions complètes de laminage de précision pour la fabrication du fil plat en acier à ressort : laminoirs de précision, systèmes Turks Head à quatre rouleaux, cassettes de laminage, appareils de mesure laser en ligne et lignes de production intégrées.
Forte de son ingénierie professionnelle et de ses technologies de formage innovantes, Sky Bluer Environmental Technology Co., Ltd. accompagne des industriels du monde entier dans la fabrication de fil plat haute qualité destiné aux secteurs automobile, industriel et des équipements de précision, améliorant pour chaque client la stabilité de production, la fiabilité des produits et la compétitivité industrielle à long terme.
