Les conducteurs continuellement transposés (CTC, Continuously Transposed Conductors) sont des conducteurs de bobinage spécialisés largement utilisés dans les transformateurs de puissance de grande capacité ainsi que dans d’autres équipements électriques à fort courant. Contrairement à un conducteur rectangulaire monobloc conventionnel, un conducteur CTC est composé de plusieurs brins rectangulaires en cuivre, isolés individuellement, continuellement transposés puis assemblés pour former un seul conducteur.
L’objectif de cette structure n’est pas simplement d’augmenter la section du conducteur. La transposition permet de mieux contrôler la répartition du courant entre les différents brins et peut réduire les pertes associées aux courants de circulation et aux courants de Foucault dans les enroulements de transformateurs de grande puissance.
Pour les fabricants, la production de CTC impose également des exigences strictes concernant les différents brins rectangulaires en cuivre. La largeur, l’épaisseur, le rayon des angles, la qualité de surface, l’uniformité de l’isolation et les tolérances dimensionnelles doivent être rigoureusement contrôlés avant que les brins n’entrent dans le processus de transposition.
Cet article présente la structure, les exigences techniques, les applications, les avantages et les principales considérations de fabrication en amont des conducteurs CTC destinés aux transformateurs de puissance.

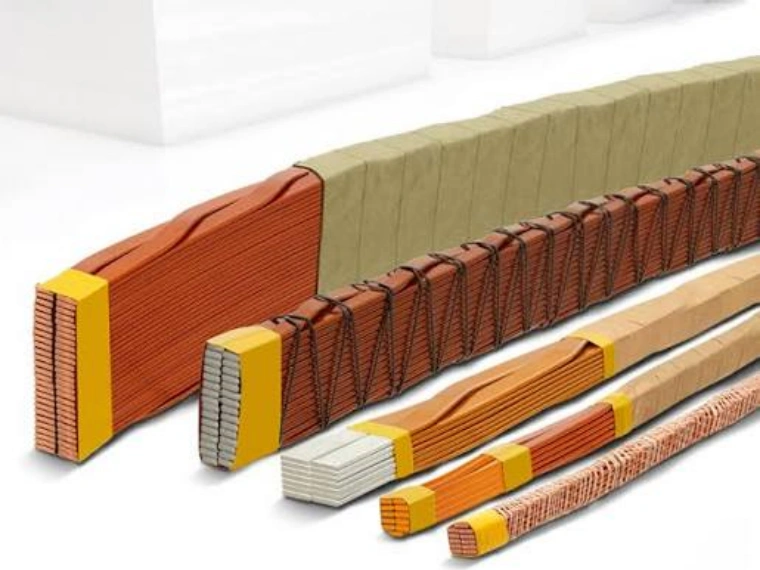

Qu’est-ce qu’un conducteur CTC ?
CTC signifie Continuously Transposed Conductor, ou conducteur continuellement transposé.
Au lieu d’utiliser un seul conducteur rectangulaire massif en cuivre, la technologie CTC divise la section requise du conducteur en plusieurs brins rectangulaires de plus petite taille.
Chaque brin est normalement isolé électriquement avant d’être continuellement transposé avec les autres brins afin de former le conducteur final.
Une structure simplifiée peut être représentée comme suit :
Barre de cuivre → Brins rectangulaires en cuivre → Isolation des brins → Transposition continue → Assemblage CTC → Isolation extérieure
Caractéristiques typiques d’un conducteur CTC :
| Paramètre | Description typique |
|---|---|
| Matériau conducteur | Cuivre à haute conductivité |
| Forme des brins individuels | Rectangulaire |
| Isolation des brins | Émail ou isolation spécifiée |
| Nombre de brins | Multiple, selon l’application |
| Transposition | Continue |
| Forme du conducteur final | Conducteur rectangulaire assemblé |
| Application principale | Enroulements de transformateurs de puissance |
| Isolation extérieure | Papier ou système d’isolation spécifié |
| Tolérance dimensionnelle | Selon l’application |
| Exigence de surface | Lisse et sans défaut |
Le nombre exact et les dimensions des brins dépendent de la conception du transformateur, des exigences en courant, de la géométrie de l’enroulement, des besoins de refroidissement et des calculs de pertes électriques.
Structure d’un conducteur continuellement transposé
Un conducteur CTC comprend plusieurs éléments fonctionnels.
Brins individuels en cuivre
L’élément de base est un fil rectangulaire en cuivre de haute précision.
Chaque brin doit conserver des caractéristiques stables en matière de :
- Largeur
- Épaisseur
- Rayon des angles
- État de surface
- Propriétés mécaniques
La qualité de ces brins individuels influence directement la stabilité du conducteur transposé final.
Pour une présentation détaillée du conducteur de base, consultez : Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Isolation des brins
Les différents brins sont isolés électriquement les uns des autres.
Cette isolation contribue à limiter les circulations de courant indésirables entre les brins.
Structure transposée
Les brins isolés échangent périodiquement leurs positions relatives à l’intérieur de l’assemblage du conducteur.
Cette transposition continue constitue la caractéristique fondamentale d’un conducteur CTC.
Isolation extérieure
Après la transposition, le conducteur complet peut recevoir une isolation supplémentaire conformément à la conception de l’enroulement du transformateur.
Pourquoi les conducteurs sont-ils transposés ?
Lorsqu’un conducteur de grande section fonctionne dans un champ magnétique variable, la répartition du courant à l’intérieur du conducteur peut devenir non uniforme.
Cela peut entraîner des pertes électriques supplémentaires.
Au lieu d’utiliser un seul conducteur massif de grande section, les ingénieurs peuvent diviser celui-ci en plusieurs brins isolés de plus petite taille.
Cependant, le simple fait de regrouper plusieurs brins ne garantit pas que chacun d’eux soit soumis aux mêmes conditions électromagnétiques.
C’est précisément là que la transposition devient importante.
En modifiant continuellement la position relative de chaque brin, la technologie CTC contribue à équilibrer les conditions électromagnétiques auxquelles les différents brins sont soumis sur toute la longueur du conducteur.
Le principe peut être résumé comme suit :
Conducteur de grande section → Division en petits brins → Isolation des brins → Transposition des positions → Amélioration de la répartition du courant
CTC vs conducteur rectangulaire conventionnel en cuivre
Les conducteurs CTC et les conducteurs rectangulaires conventionnels en cuivre sont tous deux utilisés dans les systèmes d’enroulement des transformateurs, mais leur structure est fondamentalement différente.
| Caractéristique | Conducteur rectangulaire simple | Conducteur CTC |
| Structure | Un conducteur en cuivre | Plusieurs brins en cuivre |
| Isolation individuelle des brins | Non applicable | Oui |
| Transposition | Non | Oui |
| Répartition du courant | Conducteur unique | Répartie entre plusieurs brins |
| Complexité de fabrication | Plus faible | Plus élevée |
| Contrôle dimensionnel | Important | Très important |
| Application typique | Enroulements de transformateurs généraux | Enroulements de grands transformateurs de puissance |
| Optimisation des pertes | Limitée par la géométrie du conducteur | Améliorée grâce à la conception des brins |
Le choix dépend de la puissance du transformateur, de la conception de l’enroulement, du courant du conducteur, des conditions électromagnétiques et des exigences techniques.
Spécifications typiques des brins CTC
Les brins individuels utilisés dans les conducteurs CTC sont généralement des conducteurs rectangulaires en cuivre de haute précision.
Les plages techniques typiques peuvent inclure :
| Paramètre | Plage de référence typique |
| Matériau | Cu-ETP / cuivre OF |
| Largeur du brin | Environ 2–12 mm |
| Épaisseur du brin | Environ 0,8–3,5 mm |
| Tolérance de largeur | ±0,01–0,03 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Rayon des angles | Selon l’application |
| État du cuivre | Recuit / doux |
| Surface | Lisse et sans défaut |
| Conductivité | Cuivre à haute conductivité |
| Isolation | Émail / revêtement spécifié |
Ces valeurs constituent des références techniques générales et non des normes universelles applicables à tous les conducteurs CTC.
Les dimensions réelles des brins doivent être définies conformément au plan du conducteur et aux exigences du fabricant du transformateur.
Pourquoi la précision dimensionnelle des brins est-elle importante ?
Un conducteur CTC peut contenir un grand nombre de brins rectangulaires individuels.
Une erreur dimensionnelle sur un seul brin peut donc influencer la géométrie globale du conducteur assemblé.
Prenons par exemple l’effet d’une variation d’épaisseur :
| Variation d’épaisseur par brin | 10 brins | 20 brins | 40 brins |
| 0,002 mm | 0,02 mm | 0,04 mm | 0,08 mm |
| 0,005 mm | 0,05 mm | 0,10 mm | 0,20 mm |
| 0,010 mm | 0,10 mm | 0,20 mm | 0,40 mm |
Il s’agit d’un exemple dimensionnel simplifié, mais il montre clairement pourquoi une géométrie constante des brins est essentielle avant la transposition.
Les fabricants de CTC doivent donc contrôler non seulement les dimensions moyennes des brins, mais également leur stabilité dimensionnelle pendant toute la production continue.
Rayon des angles et qualité des bords des brins CTC
Les brins individuels en cuivre subissent plusieurs opérations en aval, notamment l’isolation et la transposition mécanique.
La géométrie des angles doit donc être soigneusement contrôlée.
Les problèmes potentiels comprennent :
| Défaut du brin | Effet possible |
| Angle trop vif | Augmentation des contraintes sur l’isolation |
| Bavure | Risque d’endommagement de l’isolation |
| Rayon irrégulier | Géométrie irrégulière du brin |
| Fissure sur le bord | Réduction de la fiabilité mécanique |
| Rayure de surface | Peut affecter la qualité de l’isolation |
| Asymétrie dimensionnelle | Transposition instable |
Un rayon d’angle stable fournit une base plus régulière pour l’isolation du brin et la transposition ultérieure.
Le rayon cible dépend des dimensions du brin et des spécifications du conducteur ; il n’existe donc pas de valeur universelle.
Processus de fabrication des brins CTC
Avant le début de la transposition, les différents brins rectangulaires en cuivre doivent d’abord être fabriqués.
Un processus typique en amont est le suivant :
Barre de cuivre → Tréfilage → Recuit → Laminage de précision → Calibrage → Mesure en ligne → Inspection de surface → Isolation des brins

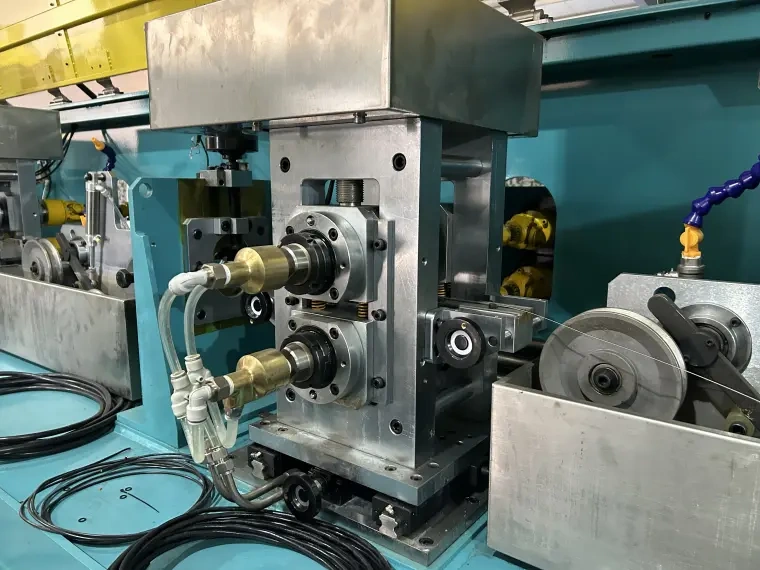

Le laminage de précision constitue l’une des étapes essentielles.
Le processus de laminage détermine :
- La largeur du brin
- L’épaisseur du brin
- La géométrie des angles
- L’état de surface
- La régularité dimensionnelle
Les principaux paramètres de laminage comprennent :
| Paramètre de laminage | Influence principale |
| Écartement des rouleaux | Épaisseur du brin |
| Géométrie des rouleaux | Profil de la section |
| Alignement des rouleaux | Symétrie |
| Réduction de laminage | Déformation du matériau |
| Tension d’entrée | Stabilité du processus |
| Tension de sortie | Régularité dimensionnelle |
| Qualité de surface des rouleaux | Surface du brin |
| Mesure en ligne | Contrôle dimensionnel |
Pour plus d’informations sur la technologie de laminage de ce type de conducteur, consultez : Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Du brin rectangulaire au conducteur CTC
Après leur fabrication et leur isolation, les différents brins entrent dans le processus de transposition.
Un processus simplifié de fabrication du CTC est le suivant :
Brins rectangulaires de précision → Isolation individuelle des brins → Disposition des brins → Transposition continue → Compactage / Formage du conducteur → Isolation extérieure → Conducteur CTC fini
L’équipement de transposition doit coordonner le mouvement simultané de plusieurs brins sans endommager leurs couches d’isolation individuelles.
Les principaux paramètres du processus comprennent :
- Tension des brins
- Pas de transposition
- Alignement des brins
- Protection de l’isolation
- Dimensions du conducteur
- Vitesse de ligne
- Tension finale d’enroulement
Comme plusieurs brins sont traités simultanément, la stabilité de la production est particulièrement importante.
Exigences relatives à l’isolation des brins CTC
L’isolation entre les différents brins constitue un élément fondamental de la structure CTC.
Le système d’isolation doit maintenir la séparation électrique tout en résistant aux mouvements mécaniques produits pendant la transposition.
| Exigence | Objectif |
| Isolation uniforme | Séparation électrique stable |
| Bonne adhérence | Éviter l’endommagement du revêtement |
| Épaisseur contrôlée | Maintenir les dimensions du conducteur |
| Surface lisse | Faciliter la transposition |
| Résistance mécanique | Résister aux mouvements des brins |
| Compatibilité thermique | Répondre aux exigences du transformateur |
La qualité de la surface du cuivre nu avant isolation peut influencer la régularité du brin fini.
Pour plus d’informations sur les conducteurs rectangulaires en cuivre émaillé, consultez : What is Enamelled Copper Flat Wire? Applications and Benefits.
Principaux avantages des conducteurs CTC
La technologie CTC est principalement utilisée pour ses avantages électriques et de fabrication dans les enroulements de transformateurs de grande puissance.
Réduction des pertes par courants de Foucault
La division d’un conducteur de grande section en plusieurs brins isolés plus petits contribue à réduire les chemins disponibles pour les courants de Foucault à l’intérieur du conducteur.
Meilleure répartition du courant
La transposition continue permet aux différents brins d’être soumis à des conditions électromagnétiques plus équilibrées sur toute la longueur du conducteur.
Section de cuivre élevée
Plusieurs brins peuvent être combinés afin de créer un conducteur capable de transporter un courant élevé tout en conservant des dimensions individuelles de brins faciles à maîtriser.
Flexibilité de conception des enroulements
Les conducteurs CTC offrent aux concepteurs de transformateurs une plus grande flexibilité dans le choix des dimensions des conducteurs et de la configuration des enroulements.
| Avantage | Contribution de la conception CTC |
| Réduction des pertes supplémentaires | Plusieurs brins isolés |
| Meilleure répartition du courant | Transposition continue |
| Capacité élevée en courant | Plusieurs brins en cuivre |
| Géométrie contrôlée du conducteur | Production précise des brins |
| Efficacité du transformateur | Optimisation du conducteur d’enroulement |
Applications des conducteurs CTC
Les conducteurs CTC sont principalement associés aux enroulements de transformateurs de moyenne et grande puissance.
Les applications typiques comprennent :
- Transformateurs de puissance
- Transformateurs élévateurs de générateur
- Transformateurs de réseau
- Grands transformateurs de distribution
- Enroulements de transformateurs à fort courant
- Équipements électriques spécialisés
Les conducteurs CTC sont particulièrement utiles lorsqu’un conducteur unique de grande section entraînerait des pertes électromagnétiques indésirables ou serait difficile à optimiser dans la conception de l’enroulement.
Pour plus d’informations sur les technologies générales de production des conducteurs pour transformateurs, consultez : Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
CTC vs fil plat en cuivre recouvert de papier
Un conducteur CTC ne doit pas être confondu avec un fil rectangulaire conventionnel en cuivre recouvert de papier.
| Caractéristique | Fil plat recouvert de papier | CTC |
| Structure du cuivre | Conducteur unique | Plusieurs brins |
| Isolation individuelle des brins | Non | Oui |
| Transposition continue | Non | Oui |
| Isolation extérieure en papier | Courante | Peut être appliquée |
| Complexité de fabrication | Modérée | Élevée |
| Application typique | Enroulement de transformateur | Enroulement de grand transformateur |
Un conducteur recouvert de papier peut être fabriqué en enroulant un matériau isolant autour d’un seul conducteur rectangulaire en cuivre.
La fabrication d’un CTC nécessite des étapes supplémentaires : production des brins, isolation individuelle, transposition et assemblage final du conducteur.
Pour la technologie conventionnelle des conducteurs recouverts de papier, consultez : Paper Covered Copper Flat Wire for Transformer Windings.
Contrôle qualité dans la production de CTC
Comme un conducteur CTC contient plusieurs brins de précision, le contrôle qualité doit porter à la fois sur chaque brin individuel et sur le conducteur assemblé final.
Inspection des brins individuels
Les principaux éléments contrôlés comprennent :
- Largeur
- Épaisseur
- Rayon des angles
- Qualité de surface
- Épaisseur de l’isolation
- Propriétés électriques
- État mécanique
Inspection du conducteur CTC fini
| Élément contrôlé | Objectif |
| Largeur totale | Vérifier la géométrie finale du conducteur |
| Épaisseur totale | Contrôler les dimensions de l’enroulement |
| Pas de transposition | Vérifier la disposition des brins |
| Isolation des brins | Garantir la séparation électrique |
| État de surface | Détecter les dommages mécaniques |
| Rectitude du conducteur | Faciliter le bobinage |
| Qualité de l’enroulement | Protéger le conducteur fini |
La surveillance en ligne peut aider à détecter les écarts avant qu’une grande quantité de matériau non conforme ne soit produite.
Exigences relatives aux équipements de production
Un système complet de fabrication de CTC ne se limite pas à une machine de transposition.
Selon le périmètre de production du client, la ligne peut comprendre :
Tréfilage du cuivre → Recuit → Laminage de précision → Mesure en ligne → Isolation des brins → Transposition CTC → Isolation extérieure → Enroulement
Pour la production des brins rectangulaires, les caractéristiques importantes des équipements comprennent :
- Laminoirs de précision
- Réglage précis de l’écartement des rouleaux
- Contrôle du rayon des angles
- Mesure en ligne de la largeur et de l’épaisseur
- Contrôle stable de la tension
- Protection de la surface
- Enroulement de précision
Pour une présentation des équipements CTC intégrés et de la préparation des conducteurs en amont, consultez : CTC Production Line.
Informations nécessaires pour une solution de production de brins CTC
Avant de sélectionner les équipements destinés à la fabrication de conducteurs CTC, les clients doivent définir les exigences relatives aux brins individuels ainsi qu’au conducteur final.
| Informations requises | Exemple |
| Nuance de cuivre | C11000 / cuivre OF |
| Diamètre de la matière première | mm |
| Largeur du brin | mm |
| Épaisseur du brin | mm |
| Tolérance de largeur | ± mm |
| Tolérance d’épaisseur | ± mm |
| Rayon des angles | R mm |
| Nombre de brins | Spécifié par le client |
| Isolation des brins | Émail / autre |
| Pas de transposition | Spécifié par le client |
| Dimensions finales du CTC | mm |
| Vitesse de production | m/min |
| Poids de la bobine | kg |
| Mesure en ligne | Requise / optionnelle |
Ces paramètres permettent de concevoir le processus de production en fonction du conducteur final destiné au transformateur, et non uniquement en fonction des dimensions nominales des brins.
Conclusion
Les conducteurs continuellement transposés constituent une technologie importante pour les enroulements des transformateurs de puissance de grande capacité.
En divisant un conducteur en cuivre de grande section en plusieurs brins rectangulaires isolés individuellement et en transposant continuellement leur position, la technologie CTC peut contribuer à améliorer la répartition du courant et à réduire les pertes supplémentaires associées aux conducteurs de grande section utilisés dans les transformateurs.
Cependant, les performances du conducteur CTC final commencent par la précision de chaque brin individuel.
Les fabricants doivent contrôler soigneusement :
- La largeur et l’épaisseur des brins
- Les tolérances dimensionnelles
- Le rayon des angles
- La qualité de surface
- L’état mécanique du cuivre
- L’isolation des brins
- La stabilité de la transposition
- La géométrie finale du conducteur
Sky Bluer Environmental Technology Co., Ltd. fournit des laminoirs de précision ainsi que des solutions personnalisées de production de fils destinées aux brins rectangulaires en cuivre utilisés dans les transformateurs, les conducteurs CTC, les fils de bobinage et d’autres applications de conducteurs électriques.
Les solutions CRM peuvent intégrer le tréfilage, le recuit, le laminage de précision, la mesure dimensionnelle en ligne, le contrôle de tension et l’enroulement de précision en fonction des exigences spécifiques du conducteur du client.
Pour les fabricants qui envisagent un projet de production de CTC ou de brins rectangulaires en cuivre, la fourniture d’informations telles que le diamètre de la matière première, les dimensions des brins, les tolérances, le rayon des angles, le nombre de brins, les exigences d’isolation, la vitesse de production et les spécifications des bobines permettra à notre équipe technique de déterminer la solution de production la plus appropriée.
