Introduction
Le fil de cuivre plat recouvert de papier est l’un des conducteurs isolés les plus couramment utilisés dans les enroulements des transformateurs de puissance et de distribution. Il combine un conducteur rectangulaire en cuivre à haute conductivité avec une ou plusieurs couches de papier isolant électrique, assurant à la fois l’isolation électrique et la protection mécanique pendant le bobinage du transformateur et son fonctionnement à long terme.
Pour les fabricants de transformateurs, les performances du conducteur ne dépendent pas uniquement du papier isolant lui-même. La précision dimensionnelle, le rayon des angles, la qualité de surface, l’état mécanique et la rectitude du conducteur rectangulaire en cuivre nu situé sous l’isolation papier peuvent directement influencer la qualité de l’enrubannage et la régularité du bobinage.
La production de fil de cuivre plat de précision constitue donc une étape en amont importante dans la fabrication des conducteurs pour transformateurs recouverts de papier.

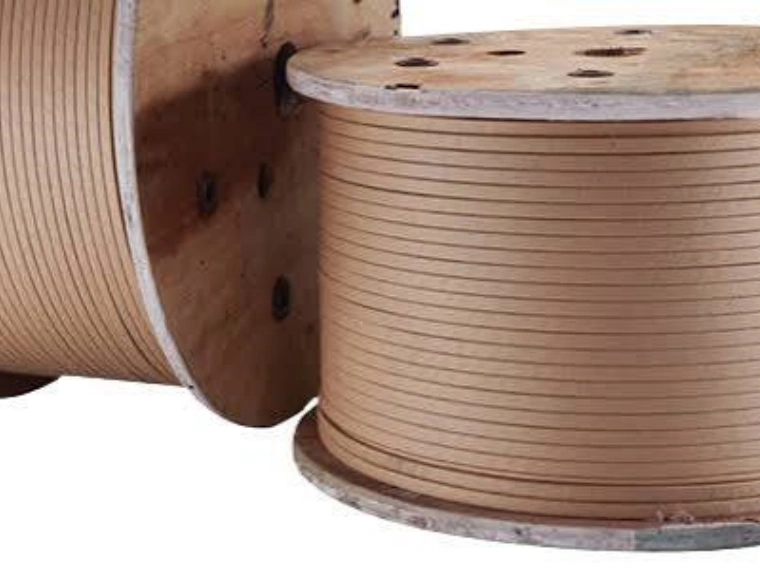

Qu’est-ce qu’un fil de cuivre plat recouvert de papier ?
Le fil de cuivre plat recouvert de papier est constitué d’un conducteur rectangulaire en cuivre enveloppé de papier isolant électrique.
Une structure simplifiée est la suivante :
Conducteur rectangulaire en cuivre → Couches de papier isolant → Conducteur fini recouvert de papier
Selon la conception du transformateur, différents papiers isolants et différentes structures d’enrubannage peuvent être sélectionnés.
Les caractéristiques typiques du conducteur comprennent :
| Paramètre | Exigence typique |
|---|---|
| Matériau du conducteur | Cu-ETP / Cuivre sans oxygène |
| Forme du conducteur | Rectangulaire / Plat |
| Largeur | Env. 2–20 mm |
| Épaisseur | Env. 0,8–6 mm |
| Tolérance de largeur | ±0,01–0,03 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Rayon des angles | Contrôlé selon les spécifications |
| État du cuivre | Généralement souple / recuit |
| Surface | Lisse et sans défaut |
| Isolation | Papier isolant électrique |
| Nombre de couches de papier | Selon la conception du transformateur |
Les dimensions réelles, l’épaisseur d’isolation, le type de papier et les tolérances du conducteur dépendent des spécifications du transformateur et des normes applicables.
Pour plus d’informations sur le conducteur non isolé lui-même, consultez : Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Pourquoi utilise-t-on des conducteurs plats en cuivre dans les enroulements de transformateurs ?
Les enroulements de transformateurs doivent contenir une grande quantité de matériau conducteur dans un espace de bobinage limité.
Comparés au fil rond, les conducteurs rectangulaires en cuivre permettent une disposition plus compacte.
| Caractéristique | Fil de cuivre rond | Fil de cuivre rectangulaire |
|---|---|---|
| Forme du conducteur | Circulaire | Rectangulaire |
| Utilisation de l’espace | Plus faible | Plus élevée |
| Disposition des couches | Moins compacte | Plus compacte |
| Géométrie du bobinage | Conventionnelle | Hautement contrôlée |
| Capacité pour forts courants | Dépend de la dimension | Très adaptée |
| Exigences dimensionnelles | Modérées | Plus élevées |
La section rectangulaire permet de placer les conducteurs adjacents plus près les uns des autres, aidant ainsi les concepteurs de transformateurs à optimiser la géométrie du bobinage.
Cela est particulièrement important pour les transformateurs de moyenne et grande puissance, où les dimensions du bobinage, la section du conducteur, le refroidissement et l’isolation doivent être soigneusement coordonnés.
Pourquoi le papier est-il utilisé comme isolation des conducteurs de transformateurs ?
L’isolation papier est largement utilisée dans les transformateurs immergés dans l’huile grâce à ses propriétés d’isolation électrique et à sa compatibilité avec les systèmes d’isolation des transformateurs.
Les matériaux isolants couramment utilisés peuvent inclure :
- Papier Kraft pour isolation électrique
- Papier thermiquement amélioré
- Papier isolant haute densité
- Autres matériaux cellulosiques de qualité transformateur
Le papier est généralement enroulé autour du conducteur rectangulaire en couches contrôlées.
Le système d’isolation doit assurer une couverture régulière, notamment autour des bords et des angles du conducteur en cuivre.
C’est pourquoi le rayon des angles et la qualité de surface du cuivre nu sont essentiels avant le début de l’enrubannage papier.
Exigences techniques typiques pour le conducteur en cuivre
Avant l’application de l’isolation papier, le conducteur rectangulaire en cuivre nu doit répondre à des exigences strictes en matière de géométrie et de surface.
Les plages de référence techniques typiques comprennent :
| Paramètre technique | Plage de référence |
|---|---|
| Qualité du cuivre | C11000 / Cu-ETP / Cuivre OF |
| Conductivité | Env. ≥97 % IACS |
| Largeur | 2–20 mm |
| Épaisseur | 0,8–6 mm |
| Tolérance de largeur | ±0,01–0,03 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Rayon des angles | R0,2–1,0 mm, selon l’application |
| Rugosité de surface | Généralement faible et contrôlée |
| Rectitude | Selon les exigences de bobinage |
| État des bords | Lisses, sans bavures |
| État mécanique | Souple / recuit |
Ces valeurs constituent des références générales d’ingénierie. Les spécifications réelles doivent toujours suivre le plan du conducteur fourni par le fabricant du transformateur ainsi que les normes applicables.
Pour les équipements spécialement conçus pour la production de conducteurs de transformateurs, consultez : Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
Pourquoi la tolérance d’épaisseur est-elle importante dans les enroulements de transformateurs ?
L’épaisseur est l’un des paramètres dimensionnels les plus importants du fil plat pour transformateurs.
Une faible variation de l’épaisseur du conducteur peut s’accumuler sur plusieurs couches de bobinage.
Par exemple :
| Variation d’épaisseur | 100 couches | 300 couches | 500 couches |
|---|---|---|---|
| 0,002 mm | 0,20 mm | 0,60 mm | 1,00 mm |
| 0,005 mm | 0,50 mm | 1,50 mm | 2,50 mm |
| 0,010 mm | 1,00 mm | 3,00 mm | 5,00 mm |
Ce calcul simplifié montre pourquoi les fabricants de conducteurs pour transformateurs exigent souvent une grande régularité dimensionnelle plutôt que de simplement respecter une dimension finale moyenne.
Une épaisseur stable permet de maintenir des dimensions de bobinage prévisibles et fournit une base plus régulière pour l’isolation papier.
Exigences relatives au rayon des angles avant l’enrubannage papier
Un conducteur rectangulaire ne peut pas être considéré comme un rectangle parfait avec des angles infiniment vifs.
Les quatre angles doivent présenter un rayon contrôlé.
Si l’angle est trop vif, le papier isolant peut subir des contraintes mécaniques locales plus importantes pendant l’enrubannage et le bobinage.
À l’inverse, si le rayon est trop grand, la section effective du cuivre et la géométrie du conducteur peuvent s’écarter de la conception prévue.
| État des angles | Effet possible |
|---|---|
| Excessivement vif | Augmentation des contraintes sur le papier isolant |
| Rayon irrégulier | Enrubannage d’isolation non uniforme |
| Rayon excessivement grand | Modification de la géométrie du conducteur |
| Bavure sur le bord | Risque d’endommagement du papier |
| Fissure sur le bord | Risque pour la fiabilité |
| Rayon stable et contrôlé | Processus d’isolation régulier |
Le rayon des angles doit donc être spécifié avec la largeur et l’épaisseur.
Par exemple, au lieu d’indiquer uniquement :
5,00 × 2,00 mm
une spécification plus complète pourrait être :
- Largeur : 5,00 ±0,01 mm
- Épaisseur : 2,00 ±0,005 mm
- Rayon des angles : R0,30 mm
Exigences relatives à la qualité de surface
L’enrubannage papier ne supprime pas la nécessité d’avoir une surface de cuivre de haute qualité.
Les défauts de surface du conducteur nu peuvent provoquer des problèmes pendant l’isolation et le bobinage.
Les défauts typiques à contrôler comprennent :
- Rayures longitudinales
- Bavures
- Fissures sur les bords
- Marques de rouleaux
- Particules de cuivre
- Contamination de surface
- Oxydation
| Problème de surface | Influence potentielle |
|---|---|
| Bavure | Peut endommager le papier |
| Rayure profonde | Crée une surface irrégulière du conducteur |
| Marque de rouleau | Affecte la régularité dimensionnelle |
| Contamination | Influence le processus d’isolation |
| Oxydation | Réduit la qualité de surface |
| Fissure de bord | Peut affecter la fiabilité du conducteur |
L’état de surface des rouleaux, les guides, la lubrification, le contrôle de tension et les systèmes de manutention doivent donc être conçus afin de minimiser les dommages au conducteur.
Processus de fabrication avant l’enrubannage papier
La qualité du fil de cuivre recouvert de papier commence avant la machine d’enrubannage.
Un processus de production en amont typique est :
Fil machine en cuivre → Tréfilage → Recuit → Laminage de précision → Mesure en ligne → Inspection de surface → Enrubannage papier → Enroulement
Selon la matière première et les dimensions finales, les processus de tréfilage et de recuit peuvent être configurés différemment.

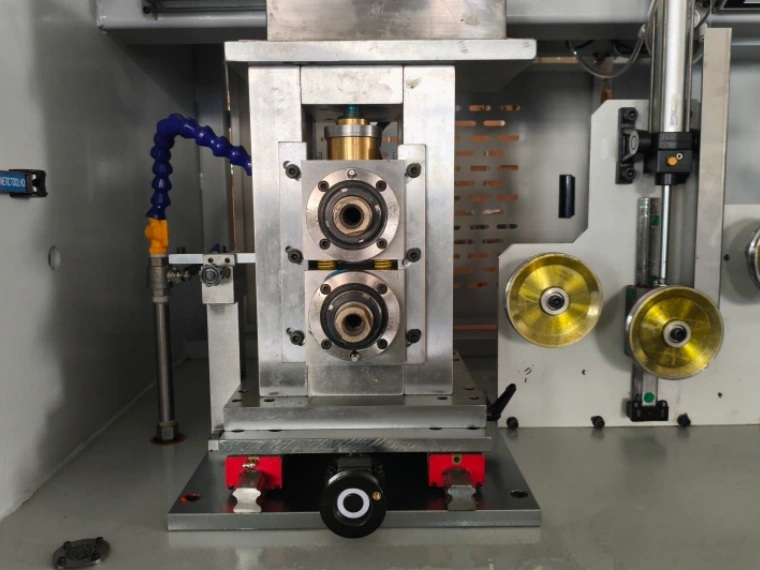

Laminage de précision
La section de laminage transforme le fil de cuivre afin d’obtenir la géométrie rectangulaire requise.
Les principaux paramètres de laminage comprennent :
| Paramètre de laminage | Influence principale |
|---|---|
| Écartement des rouleaux | Épaisseur finale |
| Alignement des rouleaux | Symétrie de la section |
| Réduction de laminage | Déformation du matériau |
| Tension d’entrée | Stabilité de production |
| Tension de sortie | Régularité dimensionnelle |
| État de surface des rouleaux | Qualité de surface du cuivre |
| Géométrie des rouleaux | Formation des bords et des angles |
| Vitesse de laminage | Productivité et stabilité du processus |
Pour les conducteurs de transformateurs de haute précision, plusieurs étapes de formage et de calibrage peuvent être utilisées plutôt qu’une seule réduction importante.
Mesure en ligne du fil de cuivre plat pour transformateurs
La production continue nécessite un contrôle dimensionnel continu.
Les lignes modernes de production de fil plat peuvent intégrer des équipements de mesure laser pour surveiller le conducteur pendant le laminage.
| Mesure | Objectif |
|---|---|
| Largeur | Contrôler la largeur finale du conducteur |
| Épaisseur | Maintenir les dimensions du bobinage |
| Vitesse de ligne | Synchroniser les équipements |
| Tension | Maintenir un processus stable |
| Position | Éviter le désalignement du conducteur |
| Position des rouleaux | Faciliter le réglage dimensionnel |
Un système de contrôle en boucle fermée peut fonctionner selon le principe suivant :
Mesure laser → Comparaison dimensionnelle → PLC → Réglage du laminage → Correction continue
Cela permet de réduire les dérives dimensionnelles pendant les longues productions.
Pour une présentation plus complète des systèmes de laminage intégrés, consultez : Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.
Processus d’enrubannage papier
Une fois que le conducteur rectangulaire en cuivre a atteint les dimensions et l’état de surface requis, l’isolation papier est appliquée.
Un processus simplifié est :
Fil de cuivre plat nu → Contrôle de tension → Alimentation du papier → Enrubannage papier → Inspection de l’isolation → Enroulement
Les principaux paramètres de l’enrubannage papier comprennent :
| Paramètre | Fonction |
|---|---|
| Tension du papier | Maintient un enrubannage régulier |
| Angle d’enrubannage | Contrôle la structure de l’isolation |
| Chevauchement | Évite les zones non isolées |
| Nombre de couches | Détermine la structure de l’isolation |
| Tension du conducteur | Maintient un déplacement stable |
| Tension d’enroulement | Protège le conducteur fini |
| Qualité de bobinage | Assure un stockage et une manutention corrects |
La conception exacte de l’isolation dépend des exigences du fabricant du transformateur.
Le processus de laminage en amont et le processus d’enrubannage papier en aval doivent donc être considérés comme deux étapes de fabrication étroitement liées.
Dimensions du conducteur nu vs dimensions finales isolées
Une erreur courante consiste à spécifier uniquement les dimensions finales du fil recouvert de papier.
Le fabricant doit distinguer :
les dimensions du conducteur nu et les dimensions globales du conducteur isolé.
Par exemple :
| Paramètre | Conducteur nu | Conducteur recouvert de papier |
|---|---|---|
| Largeur | 8,00 mm | 8,40 mm* |
| Épaisseur | 2,00 mm | 2,40 mm* |
| Rayon des angles | Rayon du cuivre contrôlé | Recouvert par l’isolation |
| Surface | Cuivre nu | Isolation papier |
| Tolérance | Contrôlée par laminage | Contrôlée par laminage + isolation |
*Dimensions données uniquement à titre d’exemple.
La dimension finale dépend de l’épaisseur du papier, du nombre de couches, du chevauchement et de la compression.
Lors de la conception d’une ligne de production, il convient donc de prendre en compte à la fois la géométrie du conducteur et l’épaisseur totale de l’isolation.
Fil recouvert de papier vs fil plat émaillé
L’enrubannage papier et l’émaillage sont deux méthodes d’isolation différentes.
| Caractéristique | Fil de cuivre recouvert de papier | Fil de cuivre plat émaillé |
|---|---|---|
| Isolation | Papier électrique | Revêtement émaillé |
| Structure de l’isolation | Couches enroulées | Couches revêtues |
| Application typique | Transformateurs | Moteurs, transformateurs, bobines |
| Géométrie du conducteur | Souvent rectangulaire | Ronde ou rectangulaire |
| Précision du laminage en amont | Élevée | Élevée |
| Exigence de qualité de surface | Élevée | Très élevée |
| Principal contrôle de l’isolation | Tension & chevauchement du papier | Épaisseur du revêtement & polymérisation |
Les deux produits dépendent d’un conducteur nu de haute qualité, mais leurs procédés de fabrication en aval sont très différents.
Pour plus d’informations sur les conducteurs rectangulaires émaillés, consultez : What is Enamelled Copper Flat Wire? Applications and Benefits.
Conducteurs recouverts de papier et CTC
Le fil de cuivre rectangulaire recouvert de papier doit également être distingué des Conducteurs Continuellement Transposés (CTC).
Les CTC utilisent plusieurs brins rectangulaires en cuivre, isolés individuellement puis continuellement transposés pour former une structure conductrice plus importante.
| Produit | Structure |
|---|---|
| Fil plat recouvert de papier | Un conducteur rectangulaire + papier |
| Fil rectangulaire émaillé | Un conducteur + émail |
| CTC | Plusieurs brins rectangulaires isolés + transposition |
Les CTC sont particulièrement importants pour les transformateurs de grande puissance, où la disposition des conducteurs et les performances électromagnétiques deviennent plus complexes.
Pour plus d’informations, consultez : CTC Production Line.
La structure détaillée, les applications et les avantages des conducteurs CTC seront présentés séparément dans un prochain article technique.
Comment spécifier une ligne de production
Avant de concevoir une solution de production de fil de cuivre plat recouvert de papier, plusieurs paramètres techniques doivent être confirmés.
| Informations requises | Exemple |
|---|---|
| Matériau du cuivre | C11000 / Cuivre OF |
| Diamètre d’entrée | 3,0 mm |
| Largeur finale du conducteur nu | 6,0 mm |
| Épaisseur finale du conducteur nu | 2,0 mm |
| Tolérance de largeur | ±0,01 mm |
| Tolérance d’épaisseur | ±0,005 mm |
| Rayon des angles | R0,30 mm |
| État du cuivre | Souple |
| Type de papier | Spécifié par le client |
| Nombre de couches de papier | Spécifié par le client |
| Vitesse de production | m/min |
| Poids de la bobine | kg |
| Mesure en ligne | Requise / Optionnelle |
La fourniture de ces paramètres permet de configurer les processus de laminage et d’isolation en fonction du conducteur final du transformateur, plutôt que de sélectionner l’équipement uniquement selon la dimension nominale du fil.
Solutions complètes de production pour conducteurs de transformateurs
Un système complet de production de conducteurs pour transformateurs peut intégrer :
- Déroulage
- Tréfilage
- Recuit
- Laminage de précision
- Contrôle du rayon des angles
- Mesure en ligne de la largeur et de l’épaisseur
- Inspection de surface
- Enrubannage papier
- Contrôle de tension
- Enroulement de précision
La configuration exacte dépend de la matière première du client, des dimensions du conducteur, de la capacité de production, des exigences d’isolation et du niveau d’automatisation.
Pour une technologie intégrée de production de fil plat, consultez : Copper Flat Wire Production Line for Enameled and Paper Covered Conductors.
Conclusion
Le fil de cuivre plat recouvert de papier est un conducteur de bobinage important pour les transformateurs de puissance et de distribution.
Des performances fiables commencent par la qualité du conducteur rectangulaire en cuivre nu.
Avant l’application de l’isolation papier, les fabricants doivent contrôler précisément :
- La largeur et l’épaisseur
- Les tolérances dimensionnelles
- Le rayon des angles
- La qualité de surface
- L’état mécanique
- La rectitude
- La tension de production
Le processus d’enrubannage papier ajoute ensuite un autre niveau de contrôle, comprenant la tension du papier, l’angle d’enrubannage, le chevauchement, l’épaisseur d’isolation et la qualité du bobinage final.
En intégrant le laminage de précision, la mesure dimensionnelle en ligne, un contrôle stable de la tension, l’enrubannage papier et l’enroulement de précision, les fabricants peuvent obtenir une production de conducteurs de transformateurs plus régulière et plus stable.
Sky Bluer Environmental Technology Co., Ltd. fournit des laminoirs de précision personnalisés ainsi que des solutions complètes de fabrication de fils plats pour conducteurs en cuivre et en aluminium destinés aux transformateurs. Les solutions CRM peuvent être configurées selon le matériau du conducteur, les dimensions finales, les tolérances, le rayon des angles, les exigences d’isolation, la vitesse de production et les spécifications des bobines.
Si vous envisagez une ligne de production de fil de cuivre plat recouvert de papier, envoyez-nous le diamètre de la matière première, la largeur et l’épaisseur finales du conducteur, les tolérances, le rayon des angles, les spécifications du papier isolant, la vitesse de production et le poids de la bobine. Notre équipe d’ingénieurs pourra vous recommander un procédé de production et une configuration d’équipement adaptés.
