Introduction
Le fil de cuivre rectangulaire isolé au mica est un conducteur électrique spécialisé conçu pour les moteurs, les générateurs, les systèmes de traction et autres machines électriques dont l’isolation des enroulements doit résister à des conditions de fonctionnement thermiques, électriques et mécaniques exigeantes.
Le conducteur associe généralement une âme en cuivre rectangulaire de haute précision à une isolation à base de mica. Selon le système d’enroulement final, des matériaux isolants supplémentaires peuvent également être utilisés.
Pour les fabricants de conducteurs, la fiabilité de l’isolation au mica dépend avant tout de la qualité du conducteur rectangulaire en cuivre situé sous l’isolation. La largeur, l’épaisseur, le rayon des angles, l’état de surface, la rectitude et les propriétés mécaniques doivent être soigneusement contrôlés avant le processus d’isolation.
Cet article présente la structure, les exigences techniques, les caractéristiques de l’isolation, les applications ainsi que le processus de fabrication en amont du fil de cuivre rectangulaire isolé au mica destiné aux moteurs et aux générateurs.
Qu’est-ce qu’un fil de cuivre rectangulaire isolé au mica ?

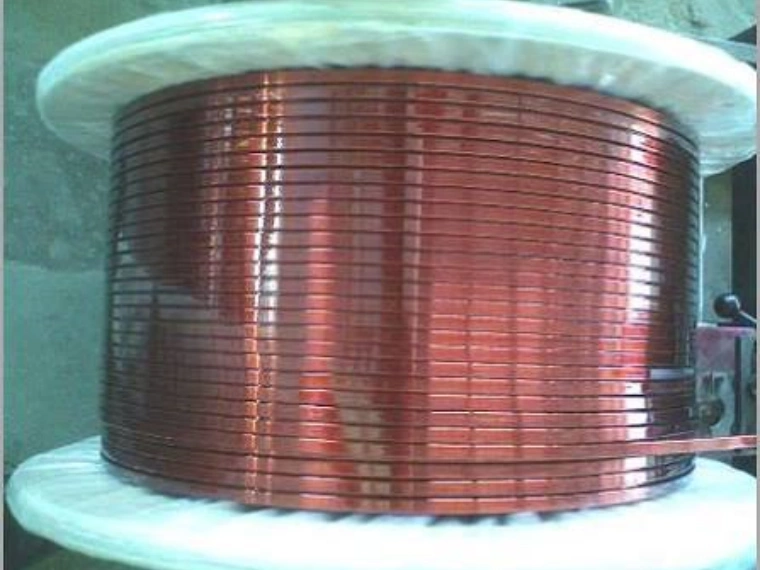

Le fil de cuivre rectangulaire isolé au mica est constitué d’un conducteur en cuivre de section rectangulaire entouré d’un système d’isolation électrique à base de mica.
Une structure simplifiée peut être représentée comme suit :
Conducteur rectangulaire en cuivre → Isolation au mica → Isolation / protection supplémentaire si nécessaire → Conducteur fini
Selon la machine électrique et le système d’isolation, le mica peut être associé à d’autres matériaux tels que la fibre de verre, des films isolants, des résines ou des couches de protection supplémentaires.
Les caractéristiques typiques comprennent :
| Paramètre | Exigence typique |
|---|---|
| Matériau du conducteur | Cu-ETP / Cuivre sans oxygène |
| Forme du conducteur | Rectangulaire |
| État du cuivre | Souple / recuit ou selon l’application |
| Largeur | Env. 2–20 mm |
| Épaisseur | Env. 0,8–6 mm |
| Tolérance de largeur | ±0,01–0,03 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Rayon des angles | Contrôlé selon les spécifications |
| Surface du cuivre | Lisse et sans défaut |
| Isolation | Système à base de mica |
| Épaisseur de l’isolation | Selon l’application |
| Applications principales | Moteurs et générateurs |
Ces plages sont fournies à titre de références techniques générales. Les dimensions réelles et les structures d’isolation dépendent de la conception de la machine électrique et des normes applicables.
Pour plus d’informations sur le conducteur en cuivre avant isolation, consultez : Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Pourquoi le mica est-il utilisé pour l’isolation électrique ?
Le mica est largement utilisé dans les systèmes d’isolation électrique en raison de sa combinaison de propriétés électriques et thermiques.
Selon la structure du système d’isolation, les matériaux à base de mica peuvent offrir :
- Une rigidité diélectrique élevée
- Une bonne résistance thermique
- Une résistance aux décharges électriques
- Une bonne stabilité dimensionnelle
- Une compatibilité avec les systèmes d’isolation haute tension
- Des performances d’isolation électrique fiables à long terme
Ces propriétés rendent le mica particulièrement adapté aux systèmes d’enroulement exigeants des moteurs et des générateurs.
Cependant, l’isolation au mica ne doit pas être considérée indépendamment du conducteur en cuivre.
Une surface de cuivre mal contrôlée, des angles trop vifs ou des variations dimensionnelles peuvent entraîner des difficultés lors de l’application de l’isolation et du formage ultérieur des bobines.
Où utilise-t-on le fil de cuivre rectangulaire isolé au mica ?
Les conducteurs rectangulaires isolés au mica sont particulièrement adaptés aux machines électriques nécessitant des performances d’isolation élevées.
| Application | Exigence principale |
|---|---|
| Grands moteurs industriels | Isolation fiable des enroulements |
| Moteurs haute tension | Hautes performances diélectriques |
| Générateurs électriques | Stabilité thermique et électrique |
| Générateurs éoliens | Fiabilité de fonctionnement à long terme |
| Moteurs de traction | Enroulements compacts et durables |
| Machines électriques spécialisées | Isolation adaptée à l’application |
Le système exact de conducteur et d’isolation dépend fortement du niveau de tension, de la classe thermique, de la conception des enroulements, de la méthode de refroidissement et de l’environnement de fonctionnement.
Pour une présentation plus générale des conducteurs rectangulaires utilisés dans les machines électriques, consultez : Copper Flat Wire for Motors and Generators: Applications and Requirements.
Pourquoi utiliser un conducteur rectangulaire en cuivre ?
Les conducteurs rectangulaires en cuivre présentent des avantages lorsque l’espace disponible pour les enroulements est limité.
Par rapport au fil rond, le fil rectangulaire permet d’obtenir une disposition plus compacte.
| Caractéristique | Fil de cuivre rond | Fil de cuivre rectangulaire |
|---|---|---|
| Section | Circulaire | Rectangulaire |
| Utilisation de l’espace | Plus faible | Plus élevée |
| Densité de remplissage | Moyenne | Plus élevée |
| Exigences dimensionnelles | Modérées | Élevées |
| Contrôle du rayon des angles | Non applicable | Important |
| Complexité de l’isolation | Plus faible | Plus élevée |
| Adaptation aux enroulements à fort courant | Dépend de la dimension | Très adaptée |
Dans les moteurs et les générateurs, une meilleure densité de remplissage du conducteur peut permettre une utilisation plus efficace de l’espace disponible dans les encoches.
Cependant, à mesure que les exigences concernant la précision géométrique du conducteur augmentent, les tolérances de fabrication deviennent également plus importantes.
Exigences techniques du conducteur en cuivre
Avant l’application de l’isolation au mica, l’âme rectangulaire en cuivre doit répondre à des exigences dimensionnelles et de surface définies.
Les plages techniques de référence typiques comprennent :
| Paramètre | Plage de référence |
|---|---|
| Matériau en cuivre | C11000 / Cu-ETP / Cuivre OF |
| Largeur | 2–20 mm |
| Épaisseur | 0,8–6 mm |
| Tolérance de largeur | ±0,01–0,03 mm |
| Tolérance d’épaisseur | ±0,005–0,02 mm |
| Tolérance d’épaisseur de haute précision | Jusqu’à env. ±0,005 mm |
| Rayon des angles | R0,2–1,0 mm, selon l’application |
| Surface | Lisse, propre et sans défaut |
| État des bords | Sans bavure |
| Rectitude | Selon les exigences d’enroulement |
| État du cuivre | Souple / recuit ou spécifié |
Les tolérances réelles doivent toujours être déterminées conformément au plan technique du conducteur fourni par le client.
Le rayon des angles est essentiel pour l’isolation au mica
Le rayon des angles du fil de cuivre rectangulaire est particulièrement important lorsque l’isolation est enroulée autour du conducteur.
Si les angles du cuivre sont trop vifs, l’isolation subit des contraintes locales plus importantes lorsqu’elle passe autour des bords.
| État de l’angle | Effet potentiel |
|---|---|
| Angle excessivement vif | Contraintes plus élevées sur l’isolation |
| Rayon irrégulier | Structure d’isolation irrégulière |
| Bavure | Risque d’endommagement de l’isolation |
| Fissure sur le bord | Réduction de la fiabilité du conducteur |
| Rayon excessivement grand | Modification de la géométrie effective du conducteur |
| Rayon contrôlé | Application plus stable de l’isolation |
Par conséquent, une spécification telle que 8 × 3 mm n’est pas suffisante à elle seule pour la fabrication d’un conducteur de précision.
Une spécification plus complète pourrait être :
Largeur : 8,00 ±0,01 mm
Épaisseur : 3,00 ±0,005 mm
Rayon des angles : R0,30 mm
Le rayon approprié doit être déterminé en fonction des dimensions du conducteur et de la conception du système d’isolation.
Qualité de surface avant l’isolation au mica
L’application d’une isolation ne masque pas les défauts présents sur le conducteur en cuivre.
La surface du cuivre nu doit donc être soigneusement contrôlée avant l’enrubannage.
Les défauts courants comprennent :
- Rayures
- Marques de laminage
- Bavures
- Particules de cuivre
- Fissures sur les bords
- Oxydation
- Contamination de surface
| Défaut de surface | Influence possible |
|---|---|
| Bavure | Peut endommager l’isolation |
| Rayure profonde | Crée une irrégularité locale de surface |
| Marque de laminage | Affecte la régularité du conducteur |
| Contamination par des particules | Perturbe le processus d’isolation |
| Oxydation | Réduit la propreté de la surface |
| Bord endommagé | Peut affecter la fiabilité de l’enroulement |
Le laminoir, le système de guidage, la lubrification, le redressage et le système d’enroulement doivent donc être conçus pour minimiser les dommages à la surface du conducteur.
Processus de fabrication de l’âme rectangulaire en cuivre
Le processus de fabrication en amont du conducteur suit généralement la séquence suivante :
Fil machine en cuivre → Tréfilage → Recuit → Laminage de précision → Calibrage → Mesure en ligne → Inspection de surface → Isolation au mica
Chaque étape influence la qualité du conducteur isolé final.
Tréfilage
Le tréfilage prépare le fil de cuivre entrant et permet de contrôler son diamètre avant le laminage.
Recuit
Selon les propriétés mécaniques requises, le recuit permet d’obtenir la souplesse et la formabilité souhaitées du conducteur.

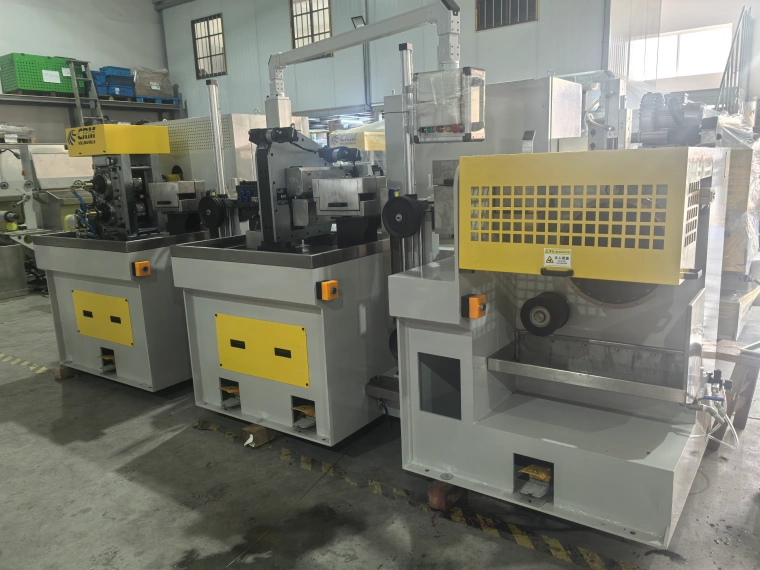

Laminage de précision
Le laminage transforme le fil de cuivre rond en une géométrie rectangulaire correspondant aux dimensions requises.
Les principaux paramètres de laminage comprennent :
| Paramètre | Influence principale |
|---|---|
| Écartement des rouleaux | Épaisseur |
| Géométrie des rouleaux | Section finale |
| Alignement des rouleaux | Symétrie |
| Réduction par passe | Déformation du matériau |
| Surface des rouleaux | Qualité de surface du cuivre |
| Tension d’entrée | Stabilité du laminage |
| Tension de sortie | Régularité dimensionnelle |
| Vitesse de ligne | Stabilité de la production |
Pour les conducteurs électriques de précision, plusieurs étapes de laminage ou de calibrage peuvent être utilisées afin d’obtenir la géométrie finale.
Pour plus d’informations sur les systèmes complets de fabrication de conducteurs, consultez : Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.
Processus d’isolation au mica
Une fois que le conducteur en cuivre a atteint les dimensions et la qualité de surface requises, l’isolation à base de mica peut être appliquée.
Un processus simplifié est le suivant :
Cuivre rectangulaire nu → Nettoyage / préparation → Alimentation du ruban de mica → Enrubannage contrôlé → Isolation supplémentaire si nécessaire → Inspection → Enroulement
Plusieurs paramètres influencent la régularité de l’isolation.
| Paramètre du processus | Fonction principale |
|---|---|
| Tension du ruban | Contrôle la stabilité de l’enrubannage |
| Angle d’enrubannage | Détermine la structure de l’isolation |
| Chevauchement du ruban | Évite les zones non couvertes |
| Nombre de couches | Contrôle l’épaisseur de l’isolation |
| Tension du conducteur | Maintient un déplacement stable |
| Vitesse de ligne | Influence la régularité de l’enrubannage |
| Tension d’enroulement | Protège le conducteur fini |
Différents systèmes d’isolation peuvent utiliser différentes structures de ruban de mica, différents taux de chevauchement, liants, résines et couches de protection.
Ces paramètres doivent donc être définis en fonction de la conception finale de l’isolation du moteur ou du générateur.
Épaisseur de l’isolation au mica et dimensions finales
Les fabricants doivent faire la distinction entre les dimensions du conducteur en cuivre nu et celles du conducteur isolé fini.
| Paramètre | Cuivre nu | Conducteur isolé au mica |
|---|---|---|
| Largeur | 8,00 mm | Dépend de l’épaisseur d’isolation |
| Épaisseur | 3,00 mm | Dépend de l’épaisseur d’isolation |
| Rayon des angles | Rayon du cuivre contrôlé | Modifié par l’isolation |
| Surface | Cuivre nu | Isolation au mica |
| Contrôle dimensionnel | Processus de laminage | Laminage + processus d’isolation |
Les dimensions finales du conducteur dépendent de plusieurs facteurs :
- Épaisseur du ruban de mica
- Nombre de couches d’isolation
- Angle d’enrubannage
- Chevauchement
- Compression
- Couches d’isolation supplémentaires
C’est pourquoi les dimensions du conducteur en amont et les spécifications d’isolation en aval doivent être considérées conjointement.
Contrôle dimensionnel en ligne
Pour le fil de cuivre rectangulaire de précision, un système de mesure en ligne peut être utilisé avant l’application de l’isolation.
Les paramètres de surveillance typiques comprennent :
| Mesure | Objectif |
|---|---|
| Largeur | Maintenir la géométrie du conducteur |
| Épaisseur | Contrôler les dimensions du conducteur |
| Vitesse de ligne | Synchroniser les équipements |
| Tension | Maintenir la stabilité du processus |
| Position | Maintenir l’alignement du conducteur |
| Position des rouleaux | Permettre la correction automatique |
Le principe de base d’un système de contrôle en boucle fermée est :
Mesure en ligne → Détection de l’écart → PLC → Réglage du laminage → Correction dimensionnelle
Ce système permet de maintenir des dimensions plus régulières pendant la production continue.
Isolation au mica vs. émail vs. papier
Les différentes applications de conducteurs électriques nécessitent différents systèmes d’isolation.
| Type d’isolation | Principales caractéristiques | Application typique |
|---|---|---|
| Émail | Revêtement électrique mince | Moteurs, transformateurs, bobines |
| Papier | Isolation cellulosique enroulée | Transformateurs |
| Mica | Haute résistance électrique et thermique | Moteurs et générateurs |
| Système composite | Combinaison de plusieurs matériaux isolants | Machines électriques spécialisées |
Ces technologies d’isolation ne doivent pas être considérées comme interchangeables.
La géométrie du conducteur, le niveau de tension, les exigences thermiques, le processus d’enroulement et la conception finale de l’équipement déterminent le système d’isolation approprié.
Pour les conducteurs émaillés, consultez : What is Enamelled Copper Flat Wire? Applications and Benefits
Pour les conducteurs de transformateurs isolés au papier, consultez : Paper Covered Copper Flat Wire for Transformer Windings
Pourquoi la stabilité dimensionnelle est-elle importante lors du formage des bobines ?
Les conducteurs isolés au mica peuvent subir des opérations supplémentaires de cintrage et de formage lors de la fabrication des bobines de moteurs ou de générateurs.
Le conducteur doit donc conserver une géométrie stable avant et après l’isolation.
Les propriétés importantes comprennent :
- Rectitude
- Largeur constante
- Épaisseur constante
- Rayon des angles contrôlé
- Souplesse appropriée du cuivre
- Adhérence stable de l’isolation
- Comportement fiable lors du cintrage
Si la géométrie du conducteur nu varie considérablement sur toute la longueur de la bobine, le formage automatique ou de haute précision devient plus difficile.
La stabilité du processus de laminage en amont constitue donc une partie importante du processus global de fabrication des enroulements.
Exigences de contrôle qualité
Le contrôle qualité doit couvrir à la fois le conducteur en cuivre nu et le système d’isolation.
Inspection du cuivre nu
Les paramètres typiques comprennent :
- Largeur
- Épaisseur
- Rayon des angles
- Qualité de surface
- Rectitude
- Conductivité
- État mécanique
Inspection du conducteur isolé
| Élément d’inspection | Objectif |
|---|---|
| Dimensions globales | Vérifier les dimensions finales du conducteur |
| Épaisseur de l’isolation | Respecter la conception électrique |
| Chevauchement du ruban | Garantir une couverture complète |
| État de surface | Détecter les dommages de l’isolation |
| Isolation électrique | Vérifier les performances diélectriques |
| Qualité de l’enroulement | Faciliter les opérations en aval |
Pour les machines électriques hautes performances, le contrôle doit être intégré au processus de production plutôt que de dépendre uniquement d’un échantillonnage final.
Exigences relatives aux équipements de production
Une ligne de production de conducteurs rectangulaires en cuivre isolés au mica peut comprendre plusieurs processus distincts :
Déroulage → Tréfilage → Recuit → Laminage de précision → Mesure en ligne → Inspection de surface → Enrubannage au mica → Enroulement
Selon le produit requis, la section de laminage peut comprendre :
- Laminage de précision à deux rouleaux
- Laminage multi-passes
- Formage à quatre rouleaux
- Calibrage de précision
- Mesure laser en ligne
- Réglage automatique des rouleaux
- Contrôle de tension
Pour les solutions intégrées de laminage et de tréfilage, consultez : Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.
Informations nécessaires avant de sélectionner l’équipement
Avant de concevoir une solution de production, les fabricants doivent définir clairement les exigences relatives au conducteur et à son isolation.
| Paramètre requis | Exemple |
|---|---|
| Nuance de cuivre | C11000 / Cuivre OF |
| Diamètre d’entrée | mm |
| Largeur du conducteur nu | mm |
| Épaisseur du conducteur nu | mm |
| Tolérance de largeur | ±mm |
| Tolérance d’épaisseur | ±mm |
| Rayon des angles | R mm |
| État du cuivre | Souple / Semi-dur |
| Spécification du ruban de mica | Définie par le client |
| Épaisseur de l’isolation | mm |
| Nombre de couches | Défini par le client |
| Vitesse de production | m/min |
| Poids de la bobine | kg |
| Mesure en ligne | Requise / Optionnelle |
La ligne de production peut ensuite être configurée en fonction des caractéristiques réelles du conducteur, plutôt que de sélectionner un laminoir uniquement sur la base des dimensions nominales.
Conclusion
Le fil de cuivre rectangulaire isolé au mica constitue une solution de conducteur importante pour les moteurs, les générateurs et autres machines électriques soumises à des conditions de fonctionnement exigeantes.
Le système d’isolation au mica offre d’importantes propriétés électriques et thermiques, mais une isolation fiable commence par un conducteur rectangulaire en cuivre de haute qualité.
Les fabricants doivent contrôler avec précision :
- La largeur et l’épaisseur
- Le rayon des angles
- La qualité de surface
- La rectitude
- L’état mécanique du cuivre
- Les tolérances dimensionnelles
- L’épaisseur et le chevauchement de l’isolation
- La tension pendant l’enrubannage et l’enroulement
En combinant le tréfilage de précision, le recuit, le laminage, la mesure dimensionnelle en ligne, l’enrubannage contrôlé de l’isolation et un enroulement stable, les fabricants peuvent obtenir une qualité de conducteur plus constante pour les applications exigeantes de moteurs et de générateurs.
Sky Bluer Environmental Technology Co., Ltd. fournit des laminoirs de précision personnalisés ainsi que des solutions complètes de fabrication de fils plats en cuivre destinés aux moteurs, générateurs, transformateurs et autres équipements électriques.
Les solutions CRM peuvent être conçues en fonction de la matière première du client, de la largeur et de l’épaisseur finales, des tolérances, du rayon des angles, des exigences de surface, de la vitesse de production et du processus d’isolation en aval.
Si vous envisagez un projet de production de conducteurs rectangulaires en cuivre pour des enroulements de moteurs ou de générateurs isolés au mica, envoyez-nous vos spécifications techniques. Notre équipe d’ingénieurs pourra vous recommander le processus de laminage et la configuration de ligne de production les plus adaptés.
