Introduction
Le laminage de fil plat de précision n’est pas uniquement piloté par le laminoir.
Le matériau doit pénétrer dans le laminoir à une vitesse et une tension stables, traverser chaque étape de déformation sans tirage ou flottement incontrôlé, pour finalement être enroulé en une bobine stable.
C’est pourquoi la régulation de la tension constitue l’un des éléments essentiels d’un système complet de laminage de fil plat.
Pour l’acier à ressorts, l’acier inoxydable, l’acier au carbone et autres matériaux à haute résistance, une tension instable peut impacter :
- La précision d’épaisseur
- La stabilité de la largeur
- La rectitude
- La qualité des bords
- L’état de surface
- L’effort de laminage
- La qualité d’enroulage de la bobine
Une ligne de production de précision nécessite donc une régulation coordonnée entre le dérouleur, le laminoir, le système de danseur et l’enrouleur.
L’objectif ne consiste pas simplement à appliquer une tension.
Il s’agit de maintenir une tension adaptée et stable tout au long du processus de production.
Sky Bluer Environmental Technology Co., Ltd. (CRM) conçoit des systèmes de laminage de précision sur mesure, dotés de technologies coordonnées d’alimentation, de laminage, de mesure, de régulation de tension et d’enroulage, pour la production de fil plat à haute précision.
Pourquoi la tension est cruciale dans le laminage de fil plat
La tension est la force longitudinale exercée sur le fil pendant la production.
Dans une ligne de laminage continu, le matériau est soumis simultanément à :
- L’effort de laminage
- La friction
- L’écoulement avant du matériau
- La tension arrière
- La tension avant
- La force d’enroulage
L’interaction de ces forces détermine l’uniformité avec laquelle le fil traverse le système de laminage.
Un état de tension stable garantit un comportement prévisible du matériau.
Un état instable peut provoquer :
| Problème de tension | Conséquence possible |
|---|---|
| Tension excessive | Allongement du fil ou variation dimensionnelle |
| Tension insuffisante | Flottement, alimentation instable |
| Fluctuation de tension | Variations d’épaisseur et de largeur |
| Hausse brutale de la tension | Rupture du fil |
| Enroulage inégal | Mauvaise formation de la bobine |
Pour le fil plat de précision, ces défauts peuvent dégrader directement la qualité du produit fini.
Les quatre principales zones de régulation de tension
Une ligne complète de production de fil plat de précision se décompose en plusieurs sections à régulation de tension :
Dérouleur → Redressage / Alimentation → Laminage de précision → Danseur / Tampon → Enrouleur
Chaque section remplit une fonction distincte.
| Système | Fonction principale |
|---|---|
| Dérouleur | Libère le fil entrant sous tension maîtrisée |
| Système d’alimentation | Assure une entrée stable du matériau |
| Laminoir | Réalise une déformation contrôlée |
| Danseur | Absorbe les fluctuations de vitesse et de tension |
| Enrouleur | Maintient une tension d’enroulage maîtrisée |
Le système de régulation doit coordonner ces composants au lieu de les piloter indépendamment les uns des autres.
Régulation de la tension au dérouleur
Le dérouleur constitue le point de départ de la ligne de production.
Sa mission est de libérer le fil entrant de manière régulière, sans générer de force de tirage excessive ni de flottement incontrôlé.
Cela revêt une importance particulière lorsque le fil d’entrée provient d’une grande bobine.
À mesure que le diamètre de la bobine diminue, les conditions de déroulage évoluent.
C’est pourquoi une vitesse moteur constante ne garantit pas forcément une tension matériau constante.
Un dérouleur à régulation peut compenser l’évolution des caractéristiques de la bobine.
Paramètres importants :
- Vitesse de déroulage
- Couple moteur
- Diamètre de la bobine
- Diamètre du fil
- Résistance du matériau
- Vitesse de ligne requise
Une stratégie de régulation classique utilise le retour du procédé aval pour ajuster le comportement du dérouleur.
Pourquoi la stabilité du dérouleur influe sur la précision de laminage
Si le dérouleur libère le matériau de manière irrégulière, le laminoir reçoit des conditions d’entrée instables.
Exemple :
Tension de déroulage excessive → Le matériau est tiré avant la zone de laminage → Les conditions effectives de déformation changent → Des variations dimensionnelles peuvent apparaître
À l’inverse :
Tension de déroulage insuffisante → Le fil se relâche → L’alimentation devient instable → L’alignement du matériau peut se dégrader
Le dérouleur doit donc fournir une alimentation matériau maîtrisée et reproductible.
Rôle du système de danseur
Un système de danseur agit comme un tampon mécanique entre les différentes sections d’une ligne de production continue.
Son objectif principal est d’absorber les écarts temporaires entre :
- La vitesse d’entrée
- La vitesse de laminage
- La vitesse d’enroulage
Au lieu de laisser chaque fluctuation de vitesse agir immédiatement sur le fil, le danseur constitue une réserve temporaire de matériau.
Principe simplifié :
Écart de vitesse → Variation de position du danseur → Signal de régulation → Vitesse / Couple moteur → Ajustement → Stabilisation de la tension
Le danseur est donc particulièrement adapté aux systèmes continus de transformation du fil.
Pourquoi un danseur est indispensable dans le laminage continu
Un laminoir de précision ne fonctionne pas isolément.
Les équipements amont et aval peuvent présenter des réponses dynamiques différentes.
Exemples :
- Le dérouleur possède une forte inertie de rotation.
- Le laminoir subit des changements rapides de déformation.
- Le diamètre de la bobine d’enroulage augmente constamment.
Sans tampon adapté, ces disparités génèrent des fluctuations de tension.
Le danseur permet de découpler le comportement dynamique des différents tronçons de la machine.
| Sans danseur | Avec danseur |
|---|---|
| Les variations de vitesse agissent directement sur le fil | Les variations de vitesse sont tamponnées |
| Forte fluctuation de tension | Tension plus stable |
| Risque accru de rupture du fil | Meilleure stabilité du procédé |
| Synchronisation difficile | Coordination de ligne facilitée |
Régulation de la tension au niveau du tronçon de laminage
C’est au niveau du tronçon de laminage que la régulation de la tension revêt une importance particulière.
Pendant le laminage, le matériau subit une déformation importante.
Le procédé de laminage doit coordonner :
- Vitesse de laminage
- Entrefers des cylindres
- Taux de réduction
- Tension avant
- Tension arrière
La tension ne doit pas servir à compenser un schéma de passes mal conçu.
À l’inverse, le procédé de laminage doit d’abord établir des conditions de déformation adaptées, tandis que la régulation de la tension assure un transport stable du matériau.
Cela est essentiel pour l’acier à ressorts à haute résistance.
Une tension excessive associée à une forte réduction de laminage augmente les risques de :
- Rupture du fil
- Fissuration des bords
- Instabilité dimensionnelle
Cela est directement lié à l’optimisation du taux de réduction et du schéma de passes.
Tension avant et tension arrière
En technologie de laminage, une tension peut exister avant et après la zone de déformation.
On distingue classiquement :
Tension arrière
Tension appliquée avant le cage de laminage.
Tension avant
Tension appliquée après le cage de laminage.
Leur interaction influence :
- L’effort de laminage
- L’écoulement du matériau
- Le comportement de réduction
- La stabilité dimensionnelle
Les valeurs de tension doivent être définies selon :
- La nuance du matériau
- La dimension d’entrée
- La dimension finale
- Le taux de réduction
- La vitesse de laminage
- La configuration de l’équipement
Il n’existe pas de valeur de tension universelle adaptée à toutes les applications de fil plat.
Régulation de la tension d’enroulage

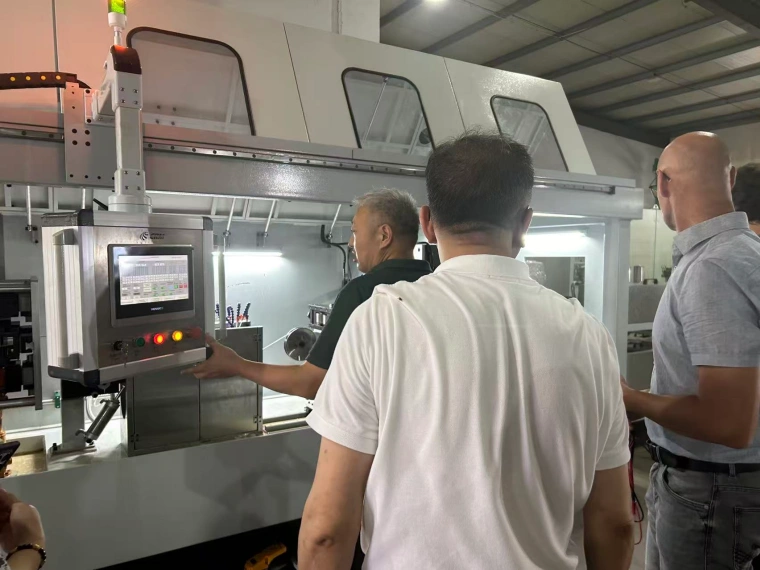

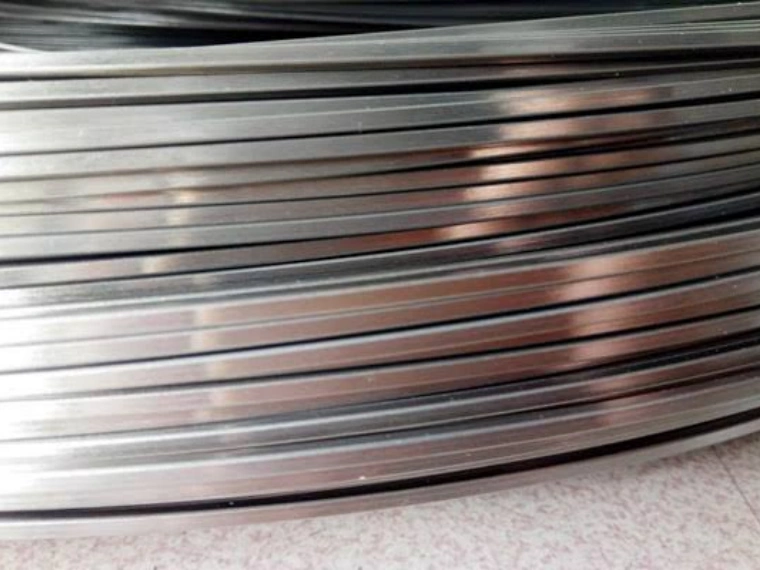

Après le laminage, le fil plat fini doit être rassemblé en une bobine stable.
Le système d’enrouleur doit maintenir une tension d’enroulage adaptée tout au long de la formation de la bobine.
Cela pose un défi spécifique :
Le diamètre de la bobine augmente continuellement.
À mesure que le diamètre de la bobine augmente, la vitesse de rotation requise évolue.
Si la régulation de l’enrouleur ne compense pas cette variation, la tension d’enroulage peut fluctuer.
Conséquences possibles :
- Enroulage lâche
- Enroulage excessivement serré
- Déformation de la bobine
- Endommagement des bords
- Mauvais comportement au déroulage
La régulation de l’enrouleur doit donc coordonner :
- Vitesse de ligne
- Diamètre de la bobine
- Couple moteur
- Tension d’enroulage
Vitesse linéaire constante vs régime constant (tr/min)
Une idée reçue fréquente dans l’enroulage de fil consiste à penser que le moteur d’enrouleur doit tourner à tr/min constant.
En réalité, la vitesse de rotation requise évolue avec le diamètre de la bobine.
La relation s’écrit :
Vitesse linéaire = π × Diamètre de la bobine × Vitesse de rotation
Par conséquent :
Vitesse de rotation = Vitesse linéaire / (π × Diamètre de la bobine)
Si la ligne de production conserve une vitesse linéaire constante, la vitesse de rotation doit diminuer quand le diamètre de la bobine augmente.
C’est l’une des raisons pour lesquelles les enrouleurs modernes nécessitent une régulation coordonnée de vitesse et de couple.
Régulation de la tension et défauts du fil plat
De nombreux défauts du fil plat peuvent être liés à une tension instable.
| Défaut | Cause possible liée à la tension |
|---|---|
| Variation d’épaisseur | Fluctuation de tension |
| Instabilité de la largeur | Écoulement inégal du matériau |
| Déformation des bords | Force longitudinale excessive |
| Rupture du fil | Tension excessive |
| Mauvaise formation de bobine | Tension d’enroulage incorrecte |
| Problèmes de rectitude | Distribution inégale de la tension |
Cependant, la tension ne doit pas être considérée d’office comme la cause racine.
Les ingénieurs doivent distinguer :
- Défauts liés au matériau
- Défauts liés aux cylindres
- Défauts liés à la réduction
- Défauts liés à la tension
- Défauts liés à la mesure
Cette méthode systématique de diagnostic est indispensable pour une production stable.
Pour en savoir plus sur les défauts courants et le dépannage, voir : Défauts courants du laminage de fil plat : causes, diagnostic et solutions
Régulation de la tension et production en boucle fermée
Les lignes de laminage de précision modernes associent de plus en plus la régulation de la tension à la mesure en ligne et à la régulation dimensionnelle en boucle fermée.
Exemple :
Jauge laser → Mesure de l’épaisseur réelle → Automate / Système de régulation → Calcul de l’écart → Asservissement / Système d’entraînement → Ajustement des paramètres de laminage ou de ligne → Produit stable
Cela crée un environnement de production coordonné où la tension, la précision dimensionnelle et la vitesse machine sont pilotées conjointement.
Cela est étroitement lié à la technologie de régulation d’épaisseur en boucle fermée présentée dans : Technologie de régulation d’épaisseur en boucle fermée pour laminoirs de précision
Paramètres de régulation de la tension
Les valeurs exactes des paramètres dépendent fortement du matériau et de la configuration de l’équipement.
Variables d’ingénierie importantes :
| Paramètre | Influence principale |
|---|---|
| Vitesse de ligne | Réponse dynamique |
| Diamètre du fil | Force requise |
| Résistance du matériau | Capacité de charge en tension |
| Diamètre de la bobine | Vitesse de déroulage / enroulage |
| Taux de réduction | Déformation de laminage |
| Diamètre des cylindres | Comportement de laminage |
| Couple moteur | Génération de la tension |
| Position du danseur | Capacité de tampon |
C’est pourquoi la régulation de la tension doit être conçue comme une partie intégrante de la ligne de production complète, et non ajoutée comme composant indépendant.
Régulation de la tension pour le fil plat en acier à ressorts
L’acier à ressorts impose une régulation particulièrement rigoureuse, car ce matériau présente une haute résistance et une ductilité limitée lors de la déformation à froid.
Applications typiques :
- Ressorts automobiles
- Ressorts de soupape
- Ressorts industriels
- Composants mécaniques de précision
Pour ces produits, une tension instable peut impacter :
- La précision dimensionnelle
- L’état de surface
- Les contraintes résiduelles
- La tenue à la fatigue
Les différentes nuances d’acier à ressorts présentent aussi des comportements distincts au laminage à froid.
C’est pourquoi les paramètres de tension doivent être définis conjointement avec les paramètres matériau et du procédé de laminage.
Pour en savoir plus sur la sélection des matériaux : Nuances d’acier à ressorts pour le laminage de fil plat de précision
Conception d’une ligne de laminage complète à régulation de tension
Une ligne de production de fil plat bien conçue prend en compte l’ensemble du cheminement du matériau.
Une configuration classique peut être :
Dérouleur → Redresseur actif → Laminoir de précision → Système de mesure en ligne → Danseur / Tampon → Enrouleur
Chaque composant contribue à la stabilité de production.
| Composant | Objectif principal |
|---|---|
| Dérouleur | Déroulage stable |
| Redresseur | Correction de l’alignement du fil |
| Laminoir | Déformation contrôlée |
| Jauge en ligne | Surveillance dimensionnelle en temps réel |
| Danseur | Tamponnage de la tension |
| Enrouleur | Enroulage stable du fil fini |
L’architecture de régulation doit permettre à ces systèmes d’échanger des informations et de réagir aux évolutions des conditions de production.
Solutions CRM pour le laminage de fil plat de précision
Sky Bluer Environmental Technology Co., Ltd. (CRM) propose des solutions de laminage de précision sur mesure aux fabricants produisant :
- Fil plat en acier à ressorts
- Fil plat en acier inoxydable
- Fil plat en acier au carbone
- Fil plat cuivre
- Fil plat en alliage
- Fil profilé de précision
Selon l’application, une ligne CRM peut intégrer :
- Système de déroulage
- Redressage et alimentation
- Laminoir de précision
- Cylindres de précision
- Mesure laser en ligne
- Système de danseur
- Entraînements asservis
- Système d’enroulage
- Automate et régulation automatisée
L’objectif est de créer un système de production coordonné, et non une simple juxtaposition de machines individuelles.
FAQ
- Pourquoi la régulation de la tension est-elle importante dans le laminage de fil plat ? La tension conditionne l’entrée, le passage et la sortie du fil du procédé de laminage. Une tension instable peut provoquer des variations d’épaisseur, une instabilité de largeur, la rupture du fil et une mauvaise formation de la bobine.
- Quelle est la fonction d’un système de danseur ? Le danseur agit comme tampon entre les tronçons de machine aux réponses dynamiques différentes. Il absorbe les écarts temporaires de vitesse et fournit un signal de retour pour la régulation de tension ou des entraînements.
- Comment la tension de déroulage influence-t-elle la qualité de laminage ? Une tension de déroulage excessive peut tirer le fil avant déformation et modifier les conditions de laminage, tandis qu’une tension insuffisante génère du flottement et une alimentation instable. Une régulation stable du dérouleur assure une entrée matériau constante.
- Pourquoi la tension d’enroulage évolue-t-elle pendant la formation de la bobine ? Le diamètre de la bobine d’enroulage augmente continuellement. Pour conserver une vitesse linéaire de production constante, la vitesse de rotation doit diminuer à mesure que le diamètre de la bobine augmente. Le couple et la vitesse moteur doivent donc être coordonnés.
- Existe-t-il une valeur de tension standard pour le fil plat en acier à ressorts ? Non. La tension adaptée dépend de la nuance du matériau, des dimensions du fil, de sa résistance, du taux de réduction, de la vitesse de laminage et de la configuration de l’équipement. Elle doit être définie lors de l’ingénierie du procédé.
- La régulation de la tension peut-elle améliorer la précision dimensionnelle du fil plat ? Oui, une tension stable garantit un écoulement matériau constant et réduit les fluctuations de production. Néanmoins, la précision dimensionnelle dépend aussi de la conception des cylindres, du schéma de réduction, de la rigidité machine et de la mesure en ligne.
Conclusion
La régulation de la tension est un fondement du laminage de fil plat de précision.
Une production stable exige une régulation coordonnée depuis la sortie du fil brut du dérouleur jusqu’à l’enroulement du fil plat fini sur la bobine d’enroulage.
Les systèmes clés sont :
- Régulation du dérouleur
- Régulation du danseur / tampon
- Régulation de la tension de laminage
- Régulation de la tension d’enroulage
- Mesure et retour en boucle fermée
La bonne tension n’est pas une valeur universelle. Elle dépend du matériau, des dimensions, du taux de réduction, de la vitesse de laminage et de la configuration machine.
Pour l’acier à ressorts à haute résistance et les autres applications de fil plat de précision, une régulation de la tension bien conçue améliore la stabilité dimensionnelle, la fiabilité de production et la qualité des bobines finies.
Sky Bluer Environmental Technology Co., Ltd. (CRM) conçoit des systèmes de laminage de précision sur mesure, qui intègrent le génie mécanique, la régulation de tension, la mesure en ligne et l’automatisation, pour garantir une fabrication stable du fil plat dans le monde entier.
